Нагретый накопитель еще не означает, что нужный режим дошел до последнего стояка. Для нового санаторного корпуса в Сириусе рассматриваем горячее водоснабжение как связанный контур: приготовление воды, смешение, распределение, циркуляция и безопасное переключение режимов. Термическую дезинфекцию предусматриваем вместе с проектировщиком и эксплуатацией, а проверяем по реальным температурам в сети, а не только по экрану контроллера.
Дальние ветви показывают состояние системы

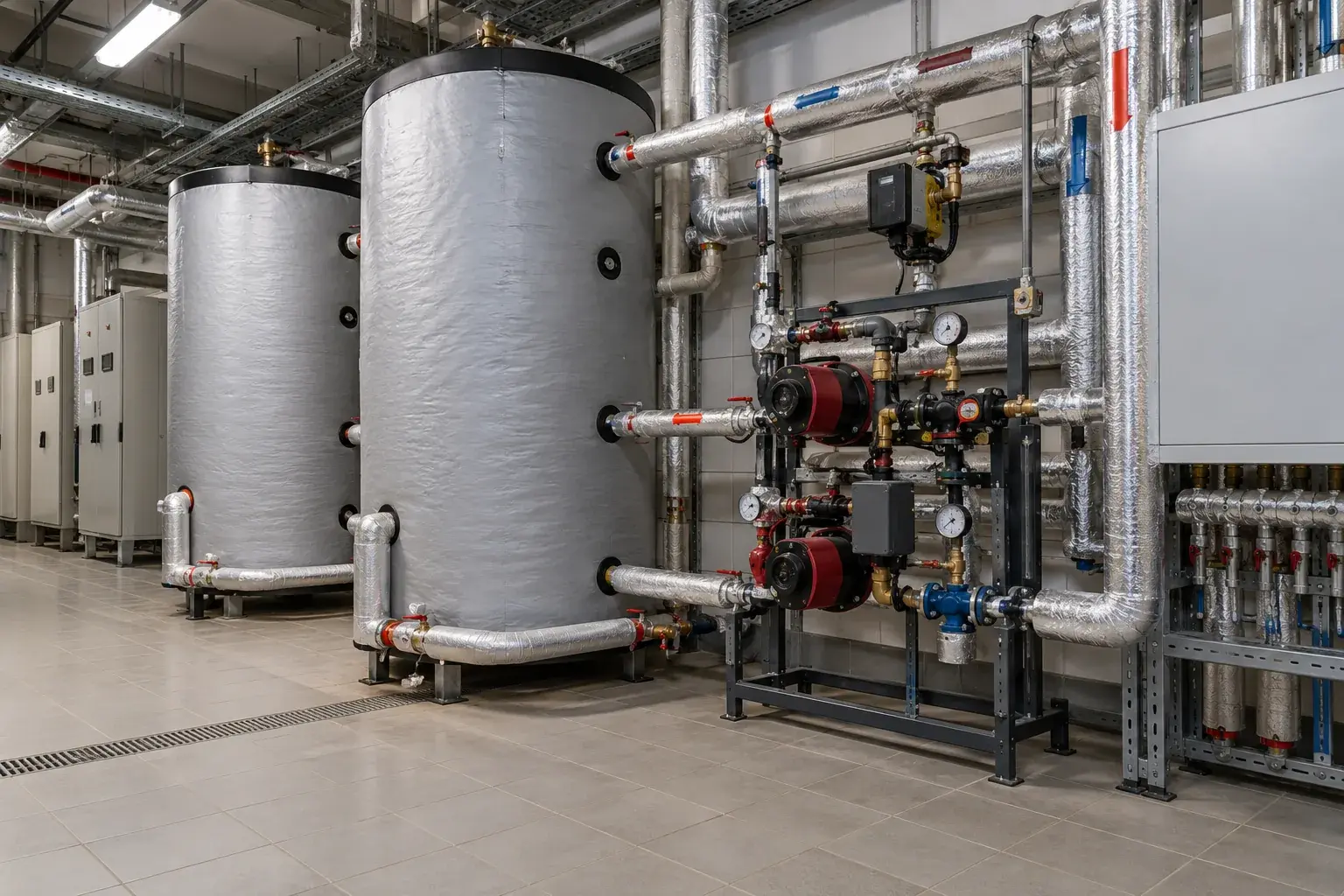

На площадке прослеживаем подающую и обратную линии, доступ к накопителям, размещение насосов и разветвления. Лазерным дальномером уточняем трассы, контактными датчиками и регистратором снимаем изменение температуры на характерных участках. Сопоставляем показания при разборе воды и при циркуляции: одинаковая температура у источника может сопровождаться совершенно разным состоянием удаленных ветвей.
До выбора оборудования определяем расчетное потребление, возможности источника тепла и режим работы санатория. Участки без движения воды рассматриваем отдельно. Повышение уставки не исправляет тупиковую ветвь и не заменяет гидравлическую увязку. Если причина в неверном подключении обратки или сопротивлении участка, корректируем схему и балансировку, затем повторяем измерение.
Обычный разбор и специальный цикл разделяем
Электронный смеситель Caleffi LEGIOMIX поддерживает регулируемую температуру и позволяет программировать специальный нагрев сети. В его руководстве предусмотрены разные программы: не каждая использует датчик обратки как условие завершения. Поэтому состав датчиков и алгоритм выбираем под принятую схему, а не оставляем случайную заводскую настройку.
Для цикла с повышенной температурой заранее согласуем ограничение доступа к точкам разбора и защиту пользователей от ожога. Время, температуру и периодичность определяет проектный режим с учетом назначения корпуса. Не переносим значения из зарубежного примера на любой санаторий. Завершение программы в журнале контроллера также не подменяет санитарную оценку качества воды.
Собираем узел так, чтобы его можно было проверить
После промывки труб устанавливаем предусмотренные фильтры, обратные клапаны и запорную арматуру, соблюдаем направления потоков и положение привода. Датчики закрепляем в проектных местах с доступом для замены. Источник, насос циркуляции и смеситель должны работать согласованно: иначе исправный привод будет пытаться компенсировать ошибку гидравлики.
Внутреннюю систему проектируем по применимой части СП 30.13330.2020 с изменениями, монтаж и испытания увязываем с СП 73.13330.2016. Область каждого документа сверяем с параметрами здания. Для самого LEGIOMIX используем руководство соответствующего напряжения и исполнения; похожее название устройства не доказывает одинаковую схему клемм и программ.
Приемка включает возврат в рабочее состояние
Проверяем герметичность, расход циркуляции, реакцию на изменение разбора и прохождение согласованного цикла. Независимым термометром сопоставляем показания датчиков, сохраняем графики подачи и обратки. Отдельно проверяем сигнал неисправности датчика и восстановление обычной температуры после специального режима.
Перед сдачей устраняем обнаруженные расхождения, повторяем затронутую проверку и передаем схему, настройки, журнал испытаний и порядок обслуживания. Заказчику нужно организовать доступ к стоякам и согласовать время переключений. Саму диагностику выполняем на объекте. Результат работы - управляемое водоснабжение всего корпуса с понятными границами проверки.
Частые вопросы
Хватит датчика возле накопителя?
Он не показывает температуру каждой удаленной ветви; контрольные точки выбирают по схеме циркуляции.
Можно проводить специальный нагрев при свободном доступе гостей к душевым?
Порядок доступа и защита от ожога должны быть решены до запуска такого режима.
Успешная запись контроллера доказывает качество воды?
Нет, она подтверждает только выполнение контролируемых температурных условий, а не результат лабораторного исследования.
