Устранение гидроудара в прачечной Хосты
Как проверяют гаситель Caleffi серии 525 и принимают результат?
В прачечной гостиничного корпуса Хостинского района хлопок в водопроводе может возникать только при завершении наполнения стиральной машины. Статический манометр при этом показывает обычное давление. Причина часто лежит в коротком переходном процессе после быстрого закрытия электромагнитного клапана, поэтому Паллада ищет источник удара в конкретной ветви, а не меняет все трубы подряд.
Поймать короткий скачок

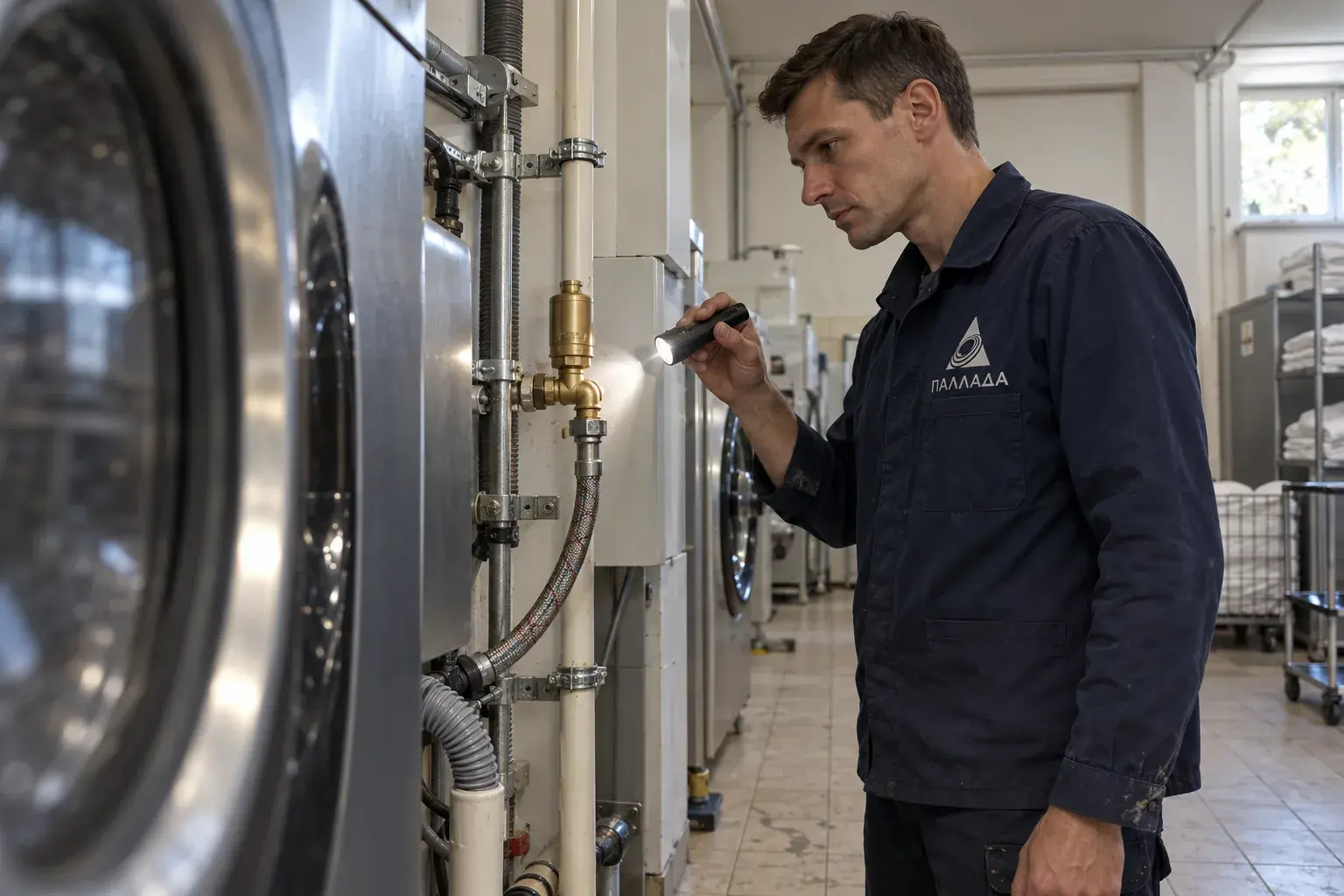

На схеме внутреннего водопровода выделяют ветвь машины, редуктор, обратный клапан и ближайшие крепления трубы. Осматривают гибкий подвод, следы подтекания и опоры. Для диагностики подключают манометр с регистрацией быстрого изменения давления в безопасной сервисной точке; обычный медленный циферблат может не успеть показать пик. Несколько циклов наполнения и закрытия сравнивают с работой соседней машины. Если стук воспроизводится только при одном клапане, это важнее одиночного значения давления в покое.
Отдельно проверяют рабочее статическое давление и состояние редуктора. Если оно завышено по проекту, сначала восстанавливают регулирование. Если труба свободно ударяется о стену из-за ослабленного хомута, крепление исправляют до выбора гасителя. Акустический симптом может уйти после закрепления ветви, хотя сам переходный скачок останется; поэтому контрольное измерение повторяют.
Гаситель у источника
Для ветви с быстро закрывающимся клапаном изготовитель Caleffi предлагает гаситель гидроудара серии 525 с поршнем и воздушной камерой. Его подбирают по присоединению, рабочей среде и допустимому давлению конкретной модели. Место установки выбирают близко к источнику скачка и с доступом для осмотра, согласно схеме и техническому листу Caleffi. Перед монтажом ветвь отключают, сбрасывают давление и защищают оборудование от случайного пуска. Резьбовые соединения выполняют совместимыми материалами, не нагружая корпус гасителя перекосом трубы.
Труба тоже должна быть закреплена
Дополнительная работа - восстановить ослабленный трубный хомут с прокладкой и проверить крепление гибкого подвода. Гаситель не предназначен исправлять плохо закрепленную трубу или дефект редуктора; каждая причина получает свое решение.
Что считать исправлением
СП 30.13330.2020 с изменениями №1-5 применяется к проектированию внутренних систем водоснабжения в пределах своей области действия. Он помогает сохранять расчетную схему сети, но конструкцию и монтаж серии 525 определяет документация Caleffi. Универсальное «допустимое давление удара» для каждой прачечной из этих двух документов не выводят без проекта.
После монтажа выполняют циклы наполнения и закрытия машины, сравнивают зарегистрированную динамику с исходной в той же точке, осматривают сухость соединений и отсутствие удара трубы о конструкцию. Если скачок сохранился, проверяют положение редуктора, иной быстро закрывающийся клапан и фактическую схему; добавлять гасители один за другим без измерения не стоит.
Частые вопросы
Поможет ли простая подтяжка хомута?
Она уберет удар трубы о стену, но не обязательно снизит скачок давления внутри ветви.
Можно поставить гаситель где угодно?
Место и ориентацию выбирают по схеме и инструкции серии 525, обычно у источника быстрого закрытия.
Зачем прибор с записью?
Короткий пик между взглядами на обычный манометр легко пропустить.
