Устранение гидроудара в водопроводе гостиницы в Анапе
Почему после остановки насосной станции в трубах слышен удар?
Удар в трубах после остановки насоса возникает при быстром изменении скорости потока. Причину ищем на работающей станции: записываем давление во времени, сверяем закрытие обратного клапана, настройки частотного привода и состояние расширительной емкости. Случайная установка демпфера без такой проверки может не убрать источник удара.
Слышимый удар превращаем в измерение

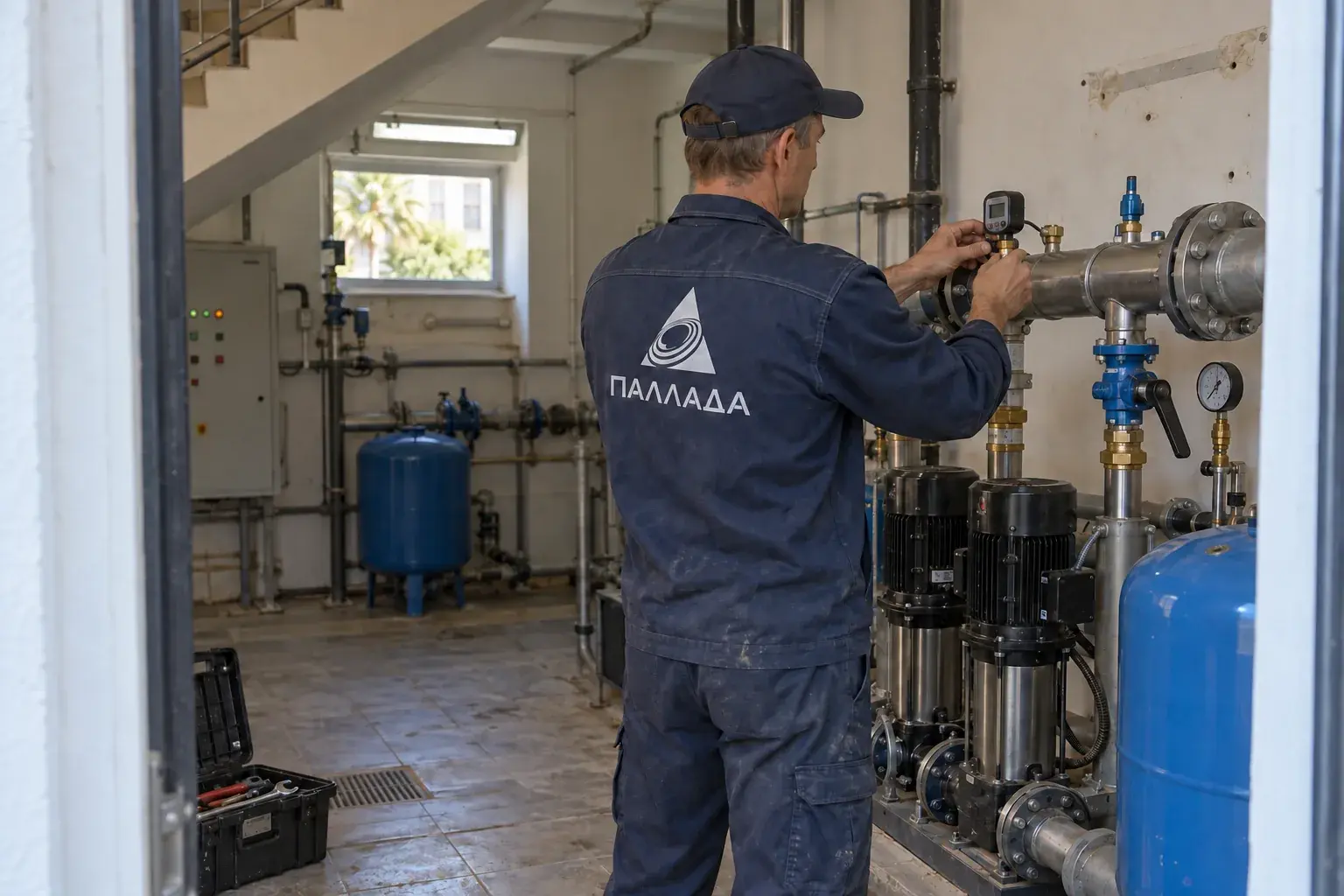

С технической службой гостиницы выбираем допустимое время пробных пусков. На штатный штуцер подключаем регистратор давления с достаточной частотой записи и фиксируем один цикл пуска и остановки. Сверяем кривую с журналом автоматики: важно понять, удар появляется до закрытия клапана, в момент закрытия или после остановки привода.
Осматриваем крепление труб, компенсирующие элементы и опоры. Иногда звук приходит в номер по жесткому контакту с перекрытием, хотя пик давления умеренный. Манометр со стрелкой не всегда успевает показать короткий скачок; потому для диагностики нужен регистратор, а не положение стрелки после события.
Клапан, привод и емкость
После изоляции участка проверяем ход и состояние обратного клапана, мусор на седле и направление монтажа. Клапан с запаздывающим закрытием может дать обратный поток, который резко остановится при посадке тарелки. Совместимую модель подбираем по расходу и схеме, не по одному диаметру трубы.
Проверяем время торможения частотного привода и давление воздуха в защитной емкости по паспорту после корректного отключения и сброса водяного давления. Настройки меняем только с учетом минимального давления у потребителей. Дополнительные работы могут затронуть датчик давления, крепления трассы или неисправную мембрану емкости.
Пример расчета без подмены проекта
Расчетный пример: до остановки регистратор показывает 3,2 бар, на коротком пике - 4,6 бар. Разница 4,6 - 3,2 = 1,4 бар; это описание конкретной условной записи, а не допустимый предел для любой гостиницы. Пределы берутся из проекта, характеристик труб и арматуры.
Если требуется новая защитная емкость, ее объем нельзя определить по величине пика одной формулой без характеристики насоса и времени закрытия клапана. СП 30.13330.2020 применяем к проектной схеме водоснабжения, СП 73.13330.2016 - к монтажу и приемке. Фактическое решение сверяем с документацией станции и обследованием на месте.
Проверяем в реальной нагрузке
После ремонта записываем несколько циклов при разном водоразборе и сравниваем кривые в тех же точках. Одновременно проверяем давление на верхнем этаже: исчезновение удара не должно привести к нехватке воды. При замене клапана смотрим герметичность соединений после повторных пусков.
В акт включаем настройку привода, тип клапана, давление воздуха емкости и графики до и после. Эксплуатации оставляем алгоритм наблюдения за повторным ударом. Если пик исчез, но остался шум от крепления трубы, эту акустическую задачу фиксируем отдельно, не возвращаясь к настройкам насоса без причины.
Частые вопросы
Поможет ли более мощный насос?
Нет. Он может усилить изменение потока; сначала находят причину удара.
Почему стрелочный манометр не показывает пик?
Короткий скачок лучше фиксировать регистратором давления.
Что проверять после настройки?
Повторные циклы, давление у дальнего потребителя и герметичность соединений.
