Установка гидростатического клапана бассейна в Солохауле
Установка гидростатического клапана бассейна в Солохауле
Подземная вода действует на чашу снаружи. Когда бассейн опорожняют, внутренний водяной противовес уменьшается, и состояние грунта становится особенно важным. Для учебного плавательного бассейна в Солохауле разбираем узел Hayward SP1056: гидростатический клапан предусматривают в донной сборке вместе с коллекторной трубкой. Паллада начинает такую работу с проекта чаши и основания, а не с решения поскорее слить воду.
Клапан не отменяет проверку конструкции
По документации объекта определяем устройство дна, гидроизоляцию и путь поступления подземной воды к клапану. Сверяем инженерные данные и предусмотренные мероприятия против всплытия. Если данных недостаточно, сначала организуем обследование с профильным проектировщиком. Сверление нового отверстия в готовой чаше без согласованного узла может повредить и арматуру, и гидроизоляцию.
SP1056 позволяет сбрасывать внешнее гидростатическое давление в бассейн через предусмотренный путь. Он не служит регулятором насоса, не поддерживает уровень воды для купания и не является разрешением на опорожнение при любом уровне грунтовых вод. Возможность слива подтверждают отдельно для фактического состояния сооружения.
Что сверяем перед сборкой

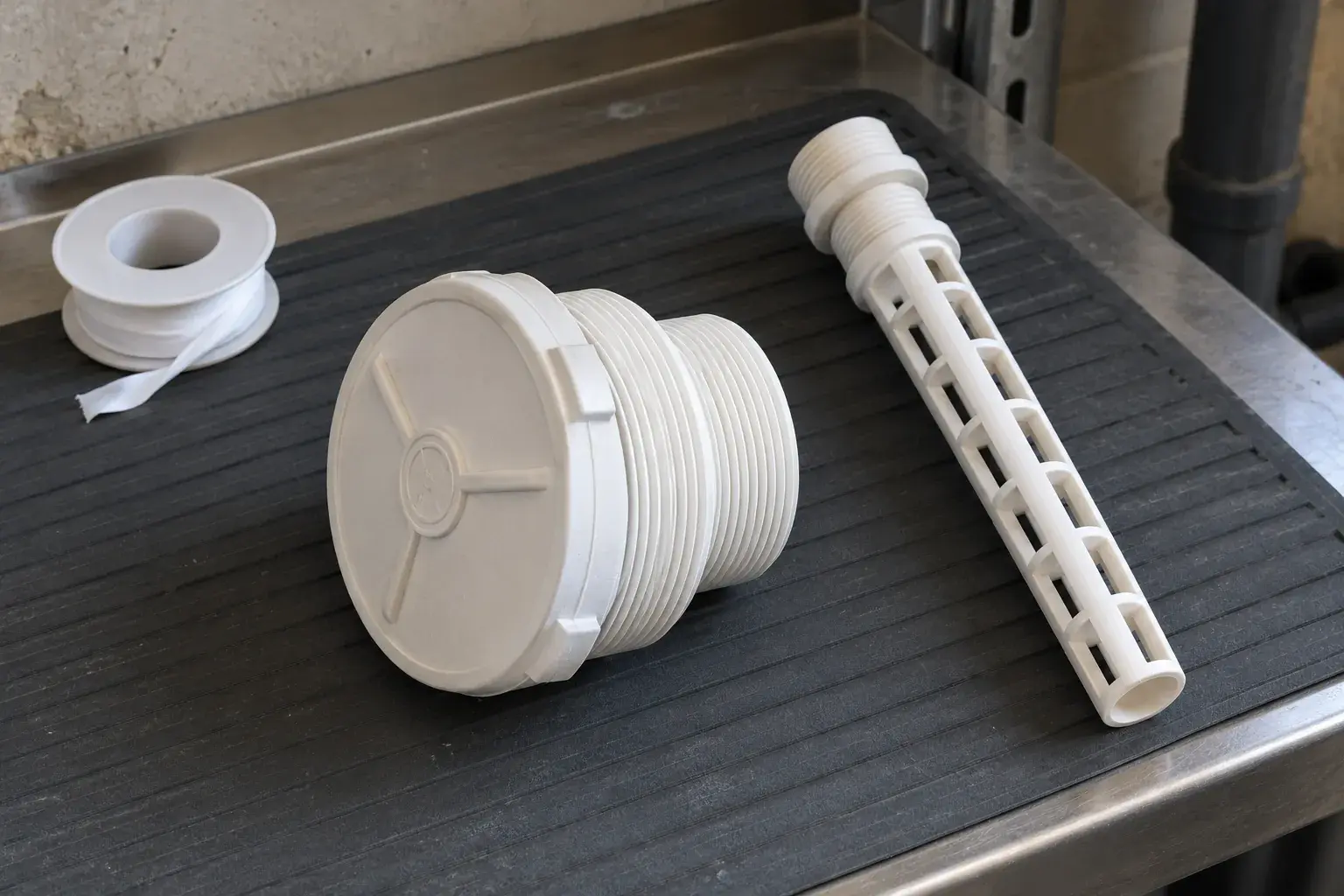

У изготовителя клапан связан с внутренней резьбой 1 1/2 или 2 дюйма NPT в донном корпусе и коллекторной трубкой SP1055 под ним. На месте определяем модель корпуса, состояние резьбы и наличие рабочего пути под дном. Штангенциркуль помогает проверить геометрию, а тип резьбы устанавливаем по документации и подходящему калибру: похожее дюймовое обозначение не гарантирует совместимость.
Клапан осматриваем до установки. Скол края, трещина или поврежденное уплотнение требуют замены штатной части. Нельзя устранять тугой ход подпиливанием деталей, которые обеспечивают закрывание. Загрязнение в коллекторном канале сначала убираем доступным согласованным способом; устанавливать исправный клапан над забитой трубкой бессмысленно.
Пластиковую резьбу легко повредить лишним усилием
Работу выполняем при остановленной системе и закрытом доступе посетителей. В руководстве Hayward предусмотрена лента TFE для пластиковой резьбы; пасту, способную вызвать растрескивание корпуса, не применяем. Начальную посадку выполняем вручную, инструментом SP1056T доводим в пределах инструкции. Универсальное правило затяжки металлических фитингов сюда не переносим.
Не совмещаем эту операцию с самовольным изменением донного водозабора. Расход через всасывающую сборку, число водозаборов и допустимость крышек определяются для всей системы. Дополнительная работа - проверка посадочных мест крепежа и штатной защитной крышки. Если резьбовая вставка повреждена, смена одного винта не восстановит надежность.
Приемка с закрытой донной сборкой
Перед возвращением бассейна в работу проверяем комплектность, надежное крепление защитных элементов и отсутствие мусора. Изготовитель отдельно предупреждает об опасности захвата на незащищенном всасывающем отверстии. Испытание не проводим рукой, телом или посторонним предметом, прижатым к работающему водозабору. Наблюдения выполняем по согласованной программе без купающихся.
СП 310.1325800.2017 с изменениями 1-3 учитываем в применимой части проектирования учебного бассейна. Американские ссылки в руководстве Hayward не называем российскими обязательными нормативами. В монтажной ведомости разделяем проверку гидростатического узла и проверку циркуляции: это разные функции одной донной зоны.
Заказчику передаем перечень установленных деталей, схему доступа и условия дальнейшего обслуживания. Если после заполнения уровень снижается, ищем конкретный путь утечки по программе диагностики. Замена клапана на глухую пробку без проектного решения недопустима: так можно убрать предусмотренную защитную функцию.
Частые вопросы
Достаточно одного клапана для любой чаши?
Количество, расположение и пропускную способность определяет проект с учетом конструкции и внешних воздействий.
Подходит ли новая деталь к старому донному корпусу?
Проверяем модель, резьбу и совместимость сборки; сходство цвета пластика не является критерием.
Можно выполнить работу во время занятий?
Доступ в рабочую зону закрываем, режим остановки и безопасного обследования согласуем заранее с эксплуатацией бассейна.
