У котла свой насос, у радиаторов и теплого пола свои. Когда эти контуры соединяют без проверки расходов, включение одного насоса меняет работу соседнего. Для небольшого здания в Дагомысе мы сначала разбираем гидравлическую схему: разделитель нужен там, где требуется независимая циркуляция, а не просто свободное место между трубами.
Два расхода вместо одного диаметра
Собираем характеристики котлового и потребительских контуров, проверяем положения регулирующих клапанов. Расходы берем из расчета и подтверждаем доступными измерениями. На существующей трубе подходит накладной ультразвуковой расходомер, если материал, прямые участки и качество контакта позволяют получить устойчивое показание. Случайное число на экране основанием для подбора не становится.
У Caleffi SEP4 серии 5495 изготовитель предлагает выбирать размер по большему из расходов: первичного или вторичного контура. Поэтому совпадение резьбы с ближайшей трубой еще не подтверждает правильный выбор. Одновременно сверяем исполнение, соединения, теплоноситель и паспорт именно поставляемого изделия. Характеристики американской версии не переносим автоматически на европейскую комплектацию.
Четыре патрубка и направление потока

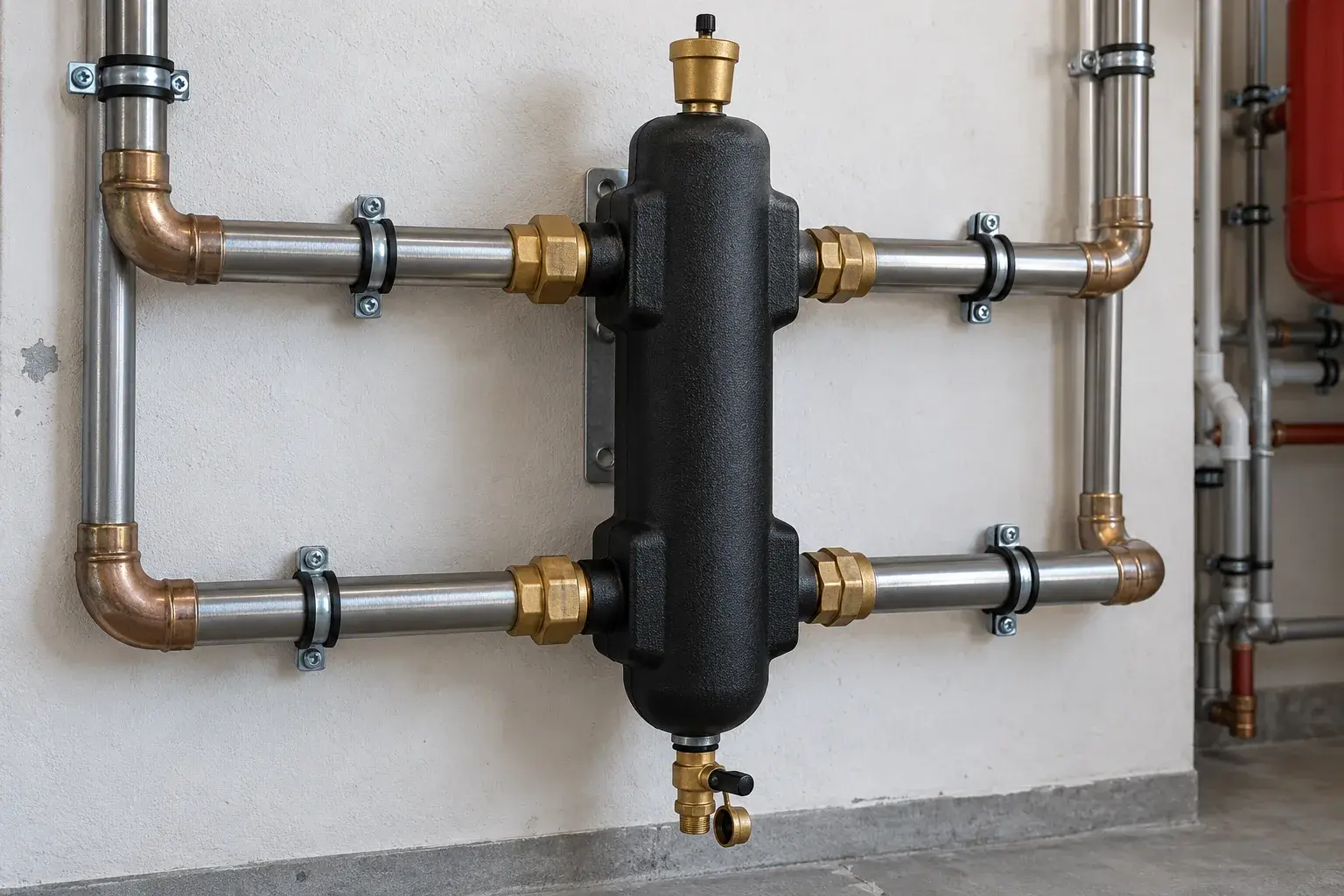

Разделитель ставим вертикально между источником тепла и потребителями. Отмечаем подачу и обратку, проверяем расположение четырех рабочих присоединений. Трубы подводим без натяга; массу обвязки держат предусмотренные опоры. Подтягивать перекошенную трубу накидной гайкой нельзя: внешне соединение закроется, но нагрузка останется на корпусе.
Уровень, рулетка и проверка осей нужны до окончательной сборки. Оставляем доступ к верхнему воздухоотводчику и нижнему сливу, а также пространство для снятия теплоизоляции. Сразу продумываем, куда безопасно направить воду при обслуживании. Закрытая дверца и установленный кожух не должны мешать этим операциям.
Температуры показывают смешение
После заполнения и удаления воздуха сравниваем температуры на четырех линиях контактными датчиками. Их ставим одинаковым способом, обеспечиваем тепловой контакт и защищаем от влияния воздуха. Показание пирометра на блестящей трубе без подготовки поверхности легко вводит в заблуждение.
Если потребительский расход больше котлового, часть обратной воды подмешивается в подачу. Понижение температуры за разделителем в таком режиме не доказывает его неисправность. Сопоставляем замеры с работой насосов, настройками автоматики и расчетом. Менять скорость всех насосов одновременно неудобно: становится непонятно, какое действие изменило результат.
Что сдаем вместе с обвязкой
Проект отопления проверяем с учетом СП 60.13330.2020 в действующей редакции. Монтаж и приемку внутренней системы соотносим с областью СП 73.13330.2016; паспорт разделителя уточняет сборку конкретного узла. Универсальные испытательные давления по рекламной карточке не назначаем.
В приемку включаем герметичность, устойчивость креплений, соответствие потоков схеме, доступность арматуры и работу контуров по отдельности и совместно. Дополнительно восстанавливаем теплоизоляцию возле разъемов и подписываем линии. Заказчик получает понятную схему, условия проверки и реальные показания, а не обещание, что один корпус исправит любую проблему отопления.
Частые вопросы
Разделитель заменяет циркуляционные насосы?
Нет, он разделяет гидравлическое влияние контуров; движение воды обеспечивают правильно подобранные насосы.
Можно выбрать устройство только по мощности котла?
Мощность помогает расчету, но для выбранной серии проверяем расходы и параметры конкретного исполнения.
Обязательно ставить SEP4 в каждой системе?
Нет. Сначала определяем необходимость разделения, а затем сравниваем решение с более простой обвязкой.
