За потолком кабинета в Хосте для вентиляционного рукава обычно остается меньше места, чем на чертеже. Здесь легко получить короткий, но пережатый поворот: вентилятор работает, а до решетки доходит недостаточно воздуха. При монтаже проверяем не только герметичность концов, но и форму всего участка. Сжатая спираль и провисание меняют его сопротивление.
Сначала проверяем доступное пространство
На выезде измеряем расстояние между патрубками, высоту потолочной полости и положение соседних коммуникаций. Рулеткой определяем длину маршрута по его оси, а не по прямой между концами. Отмечаем место, где рукав сможет повернуть без упора в профиль или светильник. Если места недостаточно, пересматриваем адаптер либо используем подходящий жесткий участок.
Гибкий канал удобен для короткого подключения. Превращать его в длинную магистраль с несколькими тесными петлями не стоит. Проверяем назначение самого изделия: воздуховод и воздушный соединитель могут иметь разные ограничения. Теплоизолированную оболочку выбираем по условиям трассы, температуре воздуха и требованиям проекта.
Растягиваем спираль и поддерживаем поворот
У ATCO в инструкции для неметаллических изделий с гладкими концами предусмотрено полное растяжение рукава. Для такого изделия радиус поворота по оси должен быть не меньше его диаметра. Там же указаны опоры шириной минимум 38 мм и расстояние между ними не более примерно 1,2 м. Эти параметры относятся к рассмотренному изделию; для другой марки открываем ее документацию.

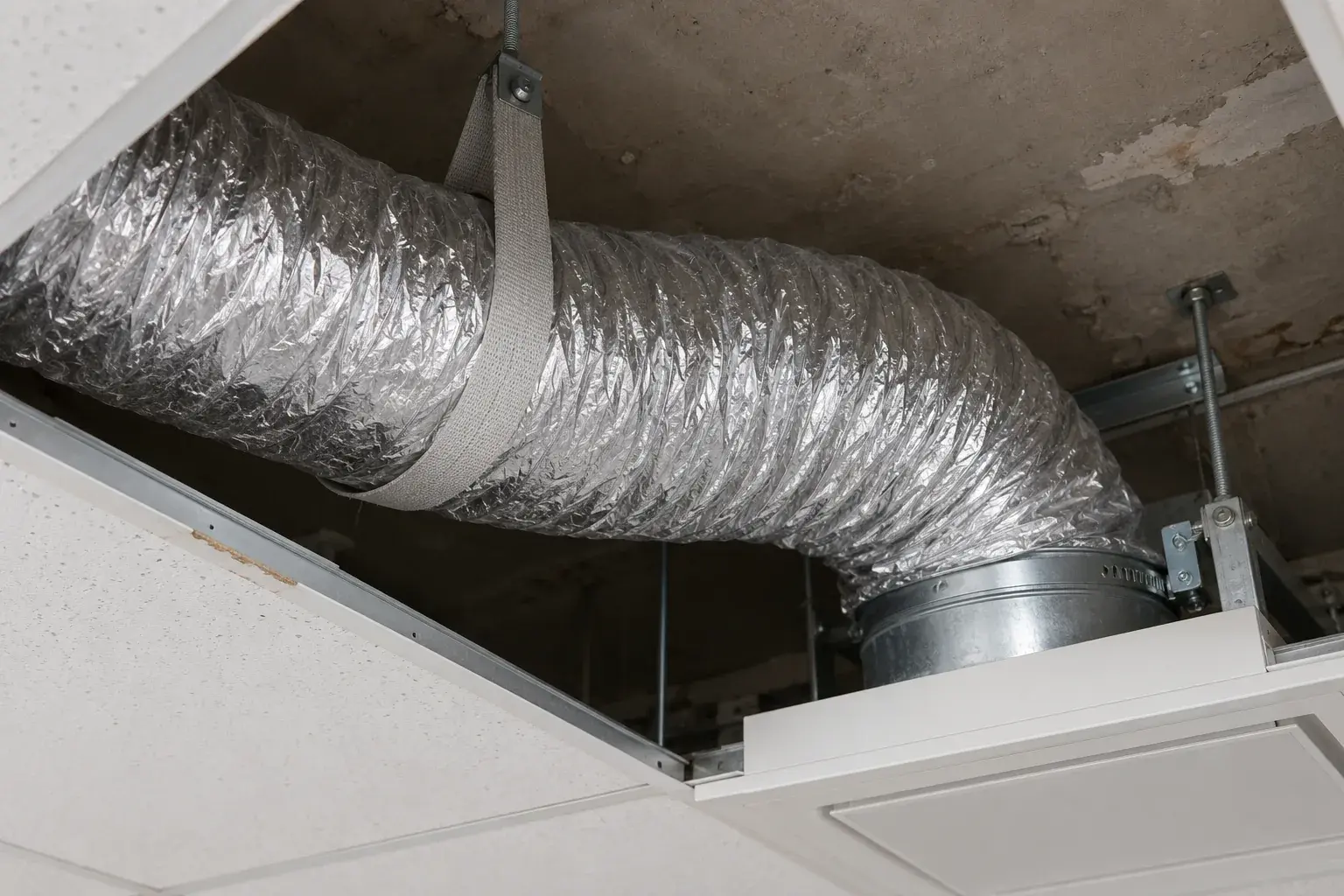

Узкая проволока сминает оболочку и уменьшает проходное сечение. Вместо нее ставим широкую поддержку, сохраняющую круглую форму. Проверяем участок после закрытия соседних коммуникаций: удачная трасса на пустом потолке может оказаться пережатой позднее. Саму решетку и ее адаптер крепим к предусмотренным опорам, не подвешиваем на рукаве.
Собираем внутренний канал и наружную оболочку отдельно
До соединения осматриваем патрубок, внутренний слой, утеплитель и наружную защиту. Порез фольги не закрывает повреждение внутреннего канала, поэтому состояние слоев оцениваем раздельно. Совместимые уплотнение и хомут устанавливаем по руководству изготовителя. Не оставляем утеплитель между сопрягаемыми поверхностями внутреннего воздушного соединения.
После фиксации проверяем, не съехала ли оболочка на повороте. Доступные стыки осматриваем при рабочем режиме, отмечаем утечки и посторонний шум. Самовольное увеличение скорости вентилятора не исправляет местное сужение. Сначала восстанавливаем маршрут, затем возвращаемся к наладке системы.
Принимаем подключение по расходу
Расход через решетку измеряем подходящим балометром либо по принятой методике анемометром с учетом площади и неравномерности потока. Одно показание в центре решетки недостаточно для достоверного вывода. Записываем режим установки и положение регулирующих органов, чтобы сравнение после исправления имело смысл.
СП 60.13330.2020 применяем к системе вентиляции в актуальной редакции. Инструкция ATCO уточняет обращение с конкретным изделием, но не заменяет проект и российские требования. Принимаем сохраненное сечение, независимое крепление адаптера, целую оболочку и проектную подачу воздуха. До закрытия потолка оставляем доступ к обслуживаемым соединениям.
Частые вопросы
Можно оставить лишний метр свернутым?
Избыток длины ухудшает геометрию. Подключение подгоняем под маршрут, сохраняя предусмотренный запас для соединений.
Достаточно заменить только хомут?
Если рукав смят или порван внутри, новый хомут не восстановит канал. Сначала определяем границы повреждения.
Нужна ли повторная настройка решетки?
Да, изменение сопротивления участка может изменить расход. После исправления проверяем работу в согласованном режиме.
