Проверка герметичности воздуховодов театра в Сочи
Как найти утечку в воздуховоде, не разбирая всю сеть?
В реквизиторском цехе запах краски из одного участка не должен попадать в соседние помещения через неплотные соединения. Если расход на решетке не совпадает с расчетным, сначала сверяем схему и режим вентилятора, а затем отделяем испытанием конкретную ветвь. Так поиск не превращается в вскрытие всех потолков сразу.
Границы участка определяем до запуска
По исполнительной схеме выбираем ветвь, закрываем ответвления и ставим временные заглушки с учетом допустимого давления. Осматриваем доступные фланцы, ревизии и гибкие вставки. Манометром проверяем нуль, отмечаем температуру воздуха и проектный класс герметичности: без этих исходных данных цифра утечки ничего не говорит.

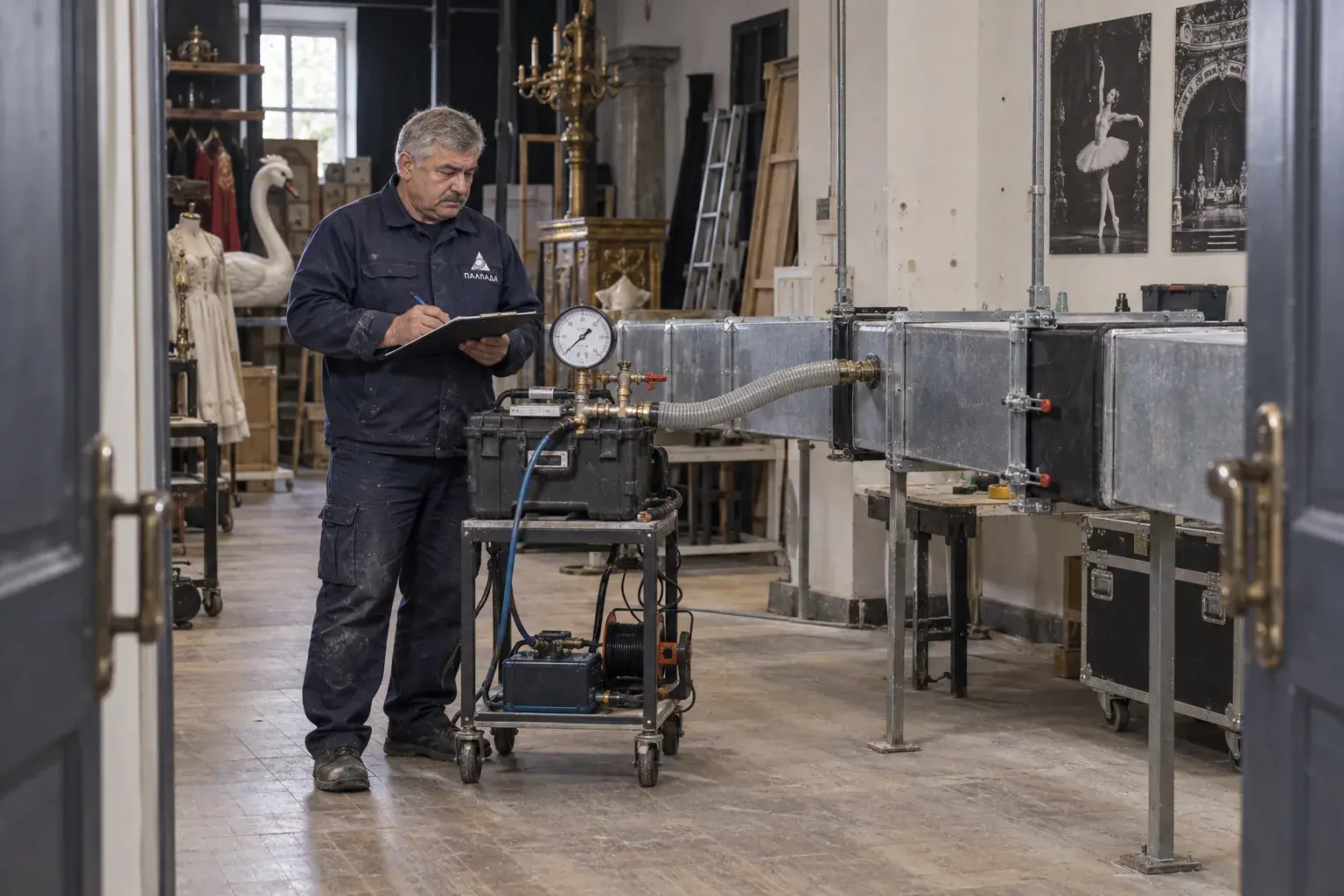

Калиброванная установка с вентилятором и измерителем расхода создает заданное испытательное давление. Точка подачи и точка измерения давления должны соответствовать методике оборудования. ГОСТ 34060-2017 и ГОСТ 12.3.018-79 применяем к испытанию и наладке, а критерий приемки берем из проекта и класса конкретной сети.
Ищем причину по форме утечки
После стабилизации давления фиксируем подачу воздуха, необходимую для его удержания. Это расход утечки испытанного участка. Пример только для объяснения расчета: 18 л/с при площади поверхности 60 м2 дают 0,30 л/(с·м2); сравнивать результат можно только с допустимым значением для выбранного класса и давления.
Место неплотности уточняем последовательно: сначала ревизионные крышки и фланцы, затем швы фасонных деталей и присоединения гибких вставок. Ультразвуковой детектор или локальная проверка разрешенным составом помогает у доступного шва. Не наносим состав на датчики и электрику, не объявляем утечку в скрытом потолке по одному шуму.
Ремонтируем только подтвержденный узел
Если уплотнение фланца смято, меняем его на совместимое с воздуховодом и средой; слабый крепеж подтягиваем равномерно, не деформируя рамку. На раструбном соединении проверяем заводское кольцо и глубину посадки. Замазывать шов поверх оторванного крепления бессмысленно: геометрия быстро снова разойдется.
Дополнительной работой может стать восстановление доступа к скрытой ревизии: люк нужен для дальнейшего обслуживания, а не только для сегодняшнего теста. Место и конструкцию люка согласуем, чтобы не нарушить огнестойкость и отделку помещения.
Повторяем измерение в тех же условиях
После ремонта снова испытываем ту же отсеченную ветвь при том же давлении и конфигурации заглушек. Отдельно проверяем, что временные заглушки сняты, заслонки вернулись в рабочее положение, а расход на решетках после запуска соответствует наладке.
В протоколе оставляем границы участка, давление, площадь поверхности, расход утечки, прибор с датой поверки и схему исправленных соединений. Если сеть все еще не проходит проектный критерий, расширяем поиск по следующему участку; результат одного фланца не переносим на всю систему.
Смета зависит от доступности стыков
До ремонта считаем не метры всего воздуховода, а площадь испытанной ветви, количество доступных и скрытых стыков, длину временно отсеченных ответвлений. Отдельно оцениваем ночное окно работы театра и восстановление отделки после согласованного вскрытия. Такой перечень объясняет стоимость лучше, чем единая цена за «герметизацию вентиляции».
Для повторного испытания сохраняем границы и давление первого замера. Если после ремонта сеть изменилась, новый расход утечки нельзя напрямую вычесть из старого: сравниваются разные объемы. Отметку о расширении участка вносим в протокол, а оставшиеся скрытые стыки оставляем в перечне непроверенных, не выдавая их за исправные.
Частые вопросы
Можно ли проверить герметичность дымом?
Дым помогает локализовать поток, но количественный результат дает измерение утечки при заданном давлении.
Почему недостаточно расхода на решетке?
Потеря расхода возможна из-за заслонки, фильтра или режима вентилятора; отдельный тест показывает именно утечку.
Когда вскрывают потолок?
После локализации дефекта и согласования доступа, а не в начале обследования всей сети.
