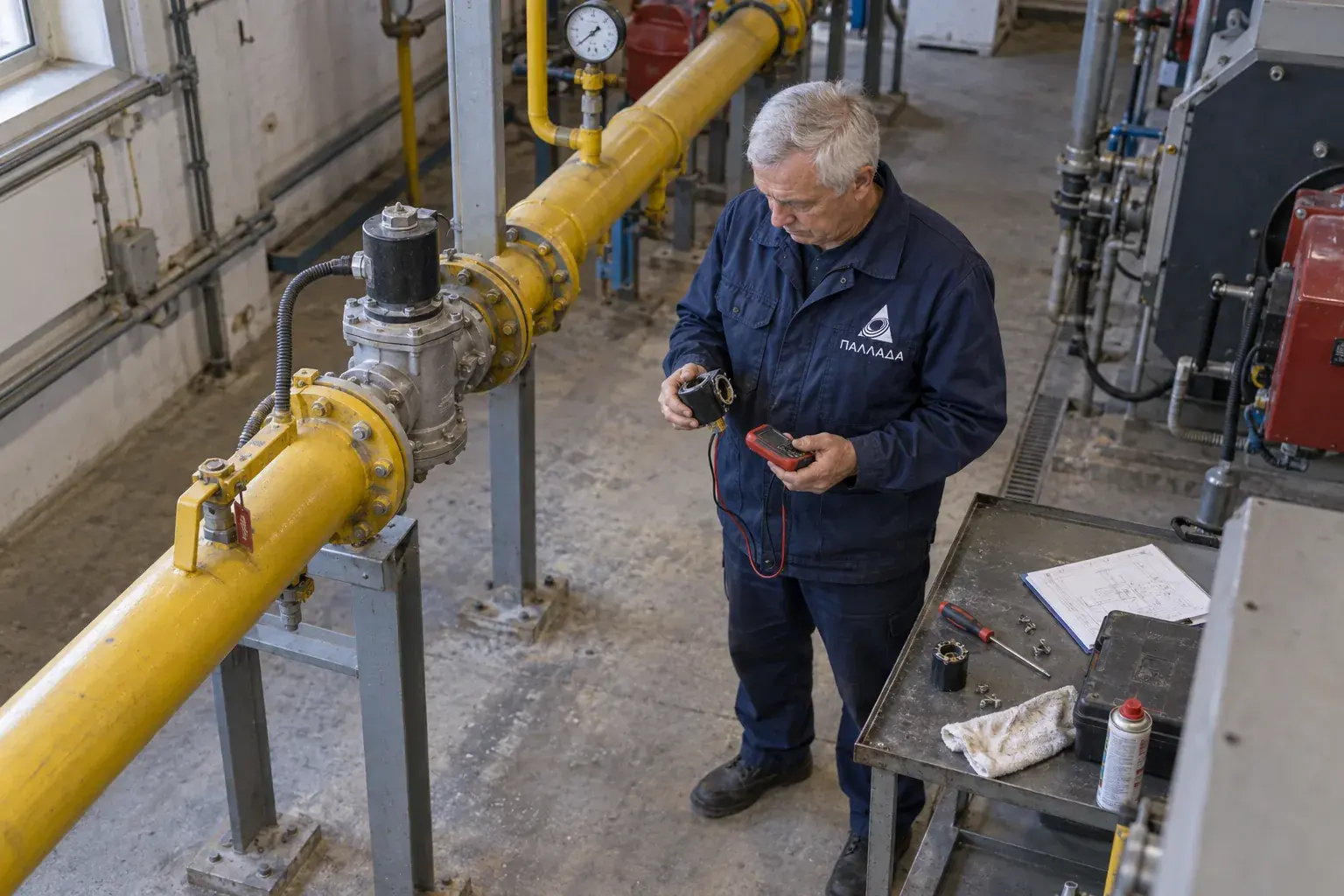

Проверка электромагнитного газового клапана котельной рыбцеха в Сочи
Почему горелка котельной не запускается после команды на открытие газового клапана?
Когда автоматика котельной дает команду на пуск, а горелка остается выключенной, электромагнитный клапан проверяем как часть цепи безопасности. В рыбоперерабатывающем цехе важен режим производства, поэтому время остановки и доступ к газовому узлу согласуем до работ. Сама по себе тишина катушки еще не доказывает, что неисправен корпус клапана.
От сигнала автоматики к клеммам клапана
На месте сверяем исполнительную схему, маркировку клапана и запись ошибки контроллера горелки. Проверяем положение ручной арматуры, давление по штатным манометрам и состояние блокировок. Обходить реле давления или датчик пламени перемычкой ради запуска нельзя: исправный клапан тоже остается закрытым, если цепь безопасности не разрешает открытие. При наличии штатных точек измерения снимаем показания до и после фильтра при одном режиме. Засор фильтра иногда дает похожую картину, но требует другой работы.
Напряжение на клеммах при команде проверяет специалист прибором нужной категории, а сопротивление катушки измеряет только после отключения питания и проверки отсутствия напряжения. Сравниваем результат с паспортом установленного исполнения. У клапанов Kromschroder VAS/VCS бывают разные номиналы питания, поэтому запись «230 В» в чужой инструкции не заменяет чтение шильдика.
Разделяем электрический и газовый дефект
Если команда не дошла, обследуем клеммы, контакты реле и кабель до шкафа автоматики. Подгоревший контакт или нарушенную изоляцию устраняем отдельной электромонтажной работой, затем повторно проверяем цепь. Если питание соответствует паспорту, а катушка не срабатывает, подбираем совместимую запасную часть по точному обозначению клапана.
Работу с газовым трактом ведут уполномоченные специалисты после отсечения и подтверждения безопасного состояния участка. Корпус с поврежденным седлом или негерметичным затвором не объявляем исправным после замены одной катушки. Порядок демонтажа, допустимые запасные части и испытание герметичности берем из инструкции именно установленного клапана.
Что дает измерение, а что не дает
Условный расчетный пример: у катушки с паспортным питанием 230 В при команде прибор показывает 226 В. Разница составляет (230 - 226) / 230 × 100 = 1,7 %. Это иллюстрация способа записи измерения, а не допуск производителя и не сведения о котельной. Решение принимаем только после проверки допустимого диапазона конкретного исполнения.
Дополнительной работой может стать замена потрескавшейся кабельной втулки на вводе катушки: в сырой технической зоне она защищает контактную коробку от влаги. Если установлен VAS/VCS, совместимую оригинальную деталь подбираем по инструкции производителя. Ее ставим после осмотра и согласования, не подменяя ею проверку затвора. СП 62.13330.2011 учитываем для сети, а ГОСТ Р 58095.4-2021 - для ее эксплуатации. Настройки клапана определяет его документация. Если обнаружен конденсат внутри коробки, ищем путь попадания влаги и проверяем уплотнение крышки.
Приемка до возврата котла в работу
После ремонта проверяем правильность соединений, работу блокировок и закрытие клапана при снятии команды. Герметичность соединений и самого узла проверяем предусмотренным производителем способом и фиксируем результат. Лишь затем проводим пуск горелки по регламенту котельной, сверяя давление и последовательность сигналов автоматики. Последовательность штатных команд сохраняем: клапан проверяем вместе с контроллером и горелкой, а не отдельным ручным включением в обход защиты.
В журнал передаем обозначение установленного узла, измерения, замененные детали и результат проверки. Если причина остается в контроллере или давлении перед горелкой, не меняем клапан наугад: продолжаем диагностику соответствующей цепи. Для организации выезда нужны доступ в котельную, исполнительная схема и согласованное окно отключения.
Частые вопросы
Можно ли поставить катушку от внешне похожего клапана?
Совместимость проверяют по маркировке корпуса, напряжению и перечню деталей производителя.
Щелчок означает, что газ проходит?
Нет. Он не подтверждает ход затвора, давление и герметичность газового тракта.
Когда нужен повторный пуск?
После восстановления штатных блокировок, проверки соединений и оформления результатов испытаний.
