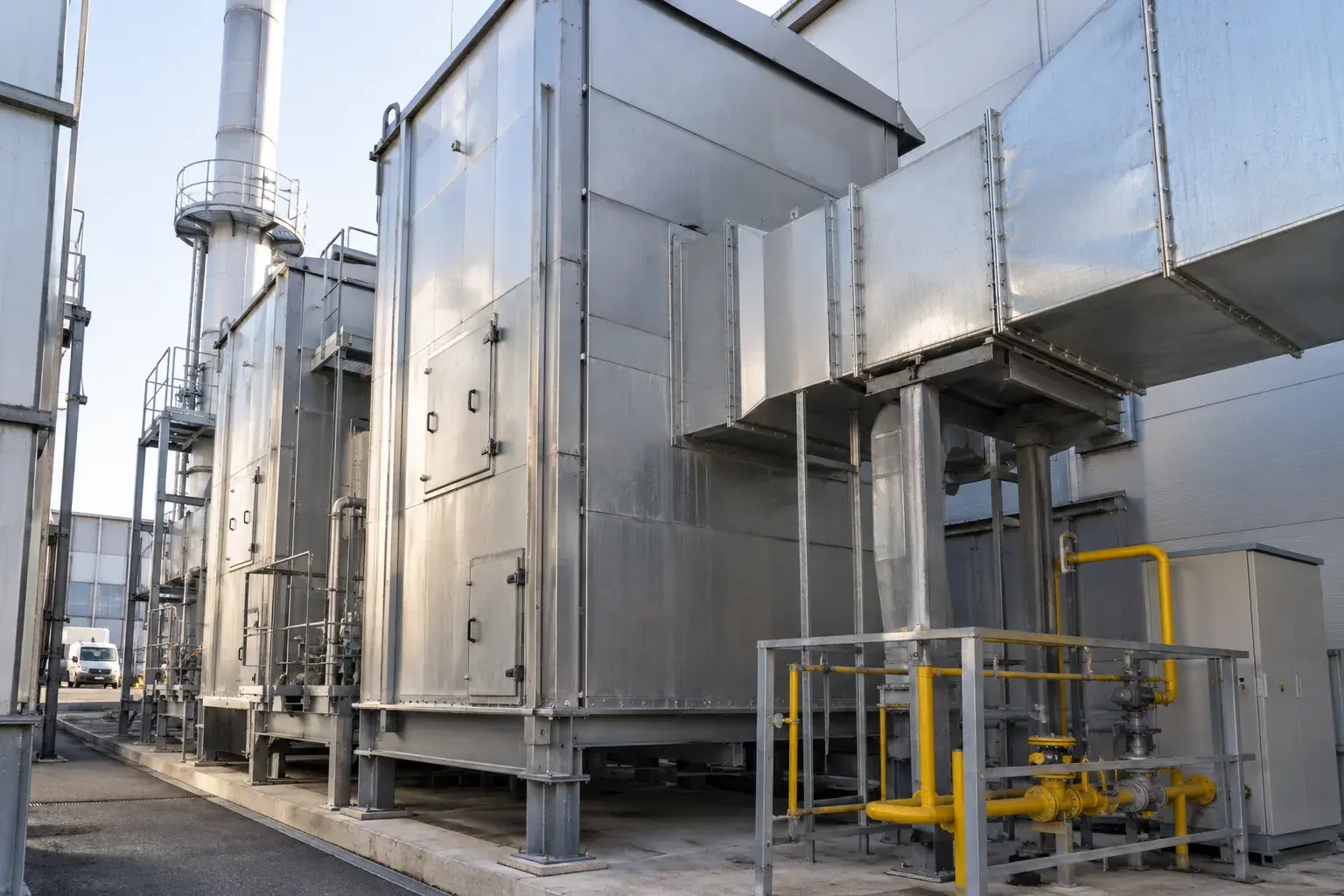

Газоснабжение упаковочного производства с термическим окислителем в Сириусе
Газоснабжение упаковочного производства с термическим окислителем в Сириусе
Упаковочная линия может потреблять газ не только для нагрева продукции. На новом производстве в Сириусе отдельным потребителем становится термический окислитель технологического воздуха. Мы выстраиваем газоснабжение от подтвержденных параметров этого оборудования: его пуск и поддержание рабочего режима отличаются от обычного круглосуточного отопления здания.
Исходные данные от технолога
До прокладки газопровода собираем сведения о типе топлива, присоединении, максимальном расходе и допустимом давлении на входе. Уточняем последовательность запуска линии и окислителя, режимы остановки и границу ответственности между газовой сетью и заводским комплектом.
В документации Dürr CTS для Oxi.X RC среди вариантов топлива указан природный газ. Регенеративная схема использует керамическую насадку для возврата тепла. Но потребность в поддерживающем топливе зависит от состава и нагрузки технологического потока. Рекламная эффективность не дает основания исключать расчет газоснабжения на пусковой режим.
Трасса до заводского присоединения
На площадке проверяем размещение установки, доступ к отключению, проходы и пересечения с воздуховодами. Согласуем опоры газопровода и места контроля. Трубы не должны становиться случайной опорой тяжелого технологического оборудования; перемещения и нагрузки учитываем в проектных узлах.
Регулирование, фильтрацию, учет и защитные устройства подбираем по расчету и окончательным данным поставщика. Название серии не подтверждает допустимость любого газа или давления. Заводскую газовую обвязку принимаем по ее собственной документации, а изменения согласуем с изготовителем до монтажа.
Проверяем причину неустойчивого пуска
При наладке измеряем давление калиброванным манометром в предусмотренных точках и сопоставляем показания с командами автоматики. Просадку при открытии потребителя проверяем вместе с пропускной способностью сети, настройкой регулятора и состоянием фильтра. Если давление исправно, дальнейшую диагностику горелочной части проводим совместно с пусконаладкой заводской установки.
Для проверки герметичности используем установленный проектом способ и подходящие приборы, а для контроля возможной утечки - газоанализатор. Не заменяем испытания быстрым обходом с датчиком. После устранения дефекта повторяем соответствующую проверку и сохраняем результаты, чтобы отличать отремонтированный узел от неподтвержденного предположения.
Согласованный пуск производства
СП 62.13330.2011 с изменениями № 1-4 учитываем в области газораспределения и газопотребления. Технологическая эффективность обезвреживания воздуха и разрешительные вопросы выбросов относятся к отдельным решениям; испытанный газопровод не подтверждает их автоматически.
Проверяем предусмотренные запреты пуска, потерю питания и реакцию защит по утвержденной функциональной схеме. Команды газовой части увязываем с заводской автоматикой, не подменяя ее самодельными перемычками. Передаем исполнительную трассу, протоколы и границы обслуживания. Для эксплуатации важен воспроизводимый запуск всей линии, при котором каждый участник знает состояние своего оборудования.
Частые вопросы
Может ли окислитель работать без дополнительного топлива?
В отдельных режимах это возможно, но подтверждается технологическими данными. Пусковую потребность рассматриваем отдельно.
Подойдет ли газовая обвязка от котла такой же мощности?
Только расчет и документация конкретного потребителя подтверждают совместимость; одинаковая мощность недостаточна.
Что принимается со стороны газоснабжения?
Трасса, подключения, герметичность, параметры питания и согласованные защитные функции в установленной границе работ.
