Газоснабжение тепличного комплекса в Сочи
Газоснабжение тепличного комплекса в Сочи

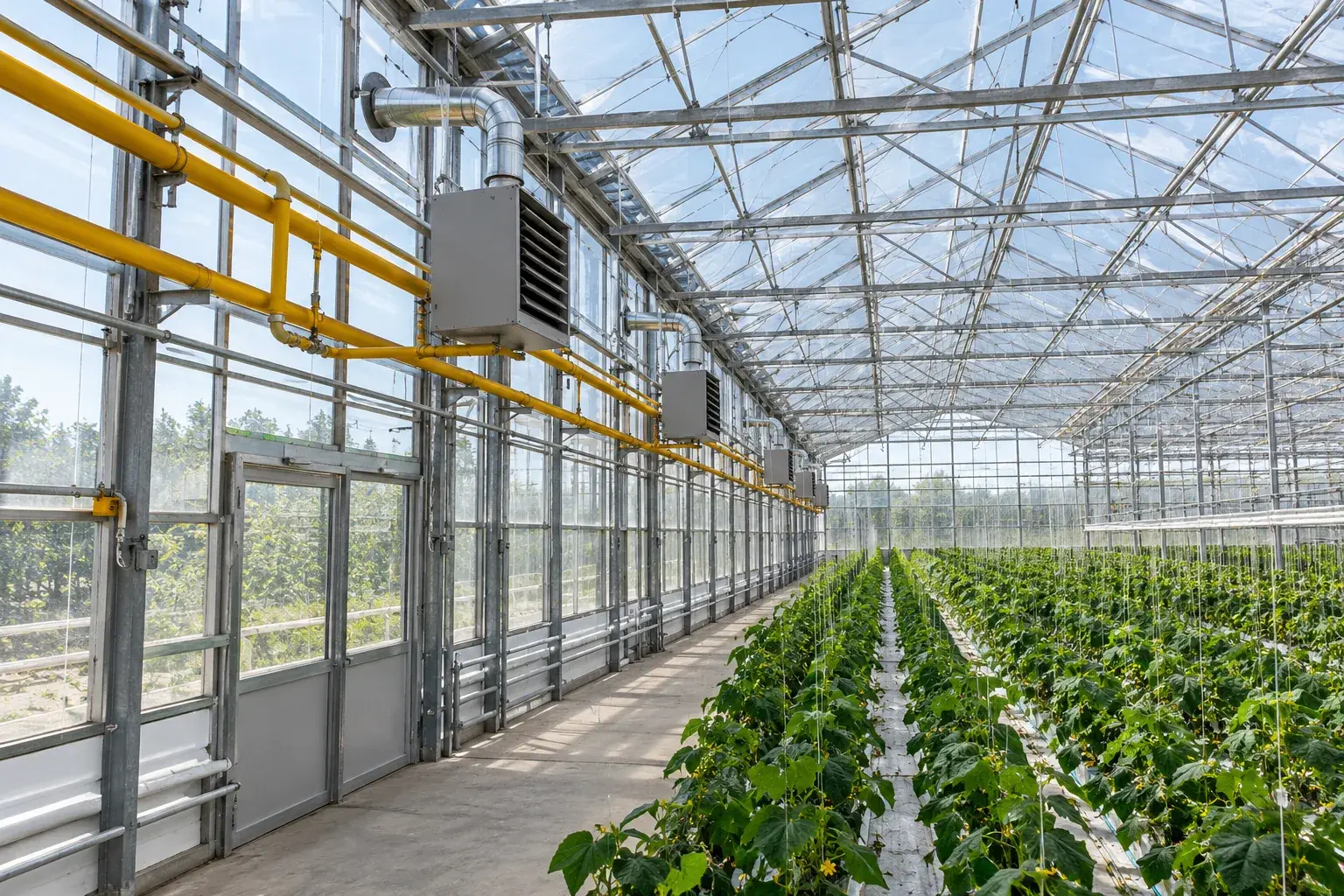

В тепличном комплексе отопительные аппараты распределены по нескольким пролетам. Для газоснабжения такого объекта в Сочи мы рассматриваем всю сеть потребления: ввод, подготовку газа, ответвления к оборудованию, отключающие устройства и проверку режимов. Длинная труба под стеклянной кровлей работает в других условиях, чем короткая подводка в сухом техническом помещении. Поэтому проект начинаем с обследования маршрутов и состава потребителей.
У каждого пролета свой режим нагрузки
На площадке сверяем расположение теплиц, проходов и технических зон. Уточняем тип газа, параметры на границе подключения, паспортные расходы аппаратов и очередность их включения. Отдельно разбираем ситуацию, когда несколько отопителей одновременно выходят на нагрузку. Подбор трубы только по одному работающему аппарату не подтверждает достаточность сети для всего комплекса.
Лазерным дальномером измеряем трассы и перепады, отмечаем опоры, пересечения с поливом и доступ для осмотра. Учитываем влажность, возможный конденсат, температурные перемещения каркаса и расположение открывающихся элементов. Труба не должна становиться случайной связью между конструкциями, которые перемещаются по-разному. Схему опор и компенсации определяем в проекте до монтажа.
Регулирование согласуем с реальными аппаратами
Гидравлический расчет связывает располагаемое давление с потерями по участкам и требованиями каждого потребителя. Проверяем необходимость фильтрации и регулирования, возможность обслуживания узла без отключения лишних ветвей. Границы отключения назначаем так, чтобы персонал понимал, какой пролет выводится из работы при обслуживании.
Для регулятора семейства DUNGS FRS обращаемся к инструкции именно выбранного исполнения. Документ описывает направление потока, монтаж и настройку регулятора; его вентиляционное отверстие нельзя перекрывать. Диапазон пружины и допустимые условия газа сверяем по паспорту. Это не руководство воздушного отопителя: способ отвода продуктов сгорания, управление горелкой и защитные блокировки проверяем отдельно по документации самого аппарата.
Приборы размещаем с доступом к фильтру, соединениям и точкам измерения. Для обслуживания оставляем пространство под инструмент, а запорную арматуру не прячем за трубами полива. Манометром проверяем фактические давления в предусмотренных контрольных точках. Заводскую настройку регулятора не принимаем за универсальное рабочее давление для всех теплиц.
Влажная среда меняет монтажные решения
Газовую сеть отделяем от случайных креплений технологического оборудования. Осматриваем места возможного увлажнения и повреждения защитного покрытия, подбираем защиту с учетом условий эксплуатации. Присоединения к аппаратам выполняем по проекту и допустимой изготовителем схеме, сохраняя возможность осмотра и отключения.
Проектные решения газовой сети сверяем с применимой областью СП 62.13330.2011 и его актуальными изменениями. Режим выращивания растений и технологический микроклимат теплицы не выводим из обычных требований к общественной вентиляции. Газоснабжение также не подменяет отдельный расчет подачи углекислого газа: такие системы требуют собственного задания и документации.
Проверяем сеть при смене нагрузки
До пуска организуем предусмотренные проектом испытания, проверку герметичности и оформление исполнительных документов. Электронный течеискатель помогает искать негерметичные места, но не заменяет установленную процедуру испытания. Работы с газом и ввод оборудования выполняются в установленном порядке с участием уполномоченных специалистов.
При наладке сопоставляем давления и работу защит при разных сочетаниях включенных аппаратов. Проверяем последовательность отключения ветвей и понятность маркировки для эксплуатации. Заказчик получает схему сети, протоколы и порядок обслуживания. Результат оцениваем по устойчивой работе комплекса и возможности безопасно обслужить отдельный пролет, а не по одному успешному розжигу.
Частые вопросы
Можно ли подобрать диаметр по мощности ближайшего отопителя?
Для общей трассы учитываем совокупный расчетный расход, длину, местные сопротивления и допустимое давление у каждого аппарата. Один потребитель не характеризует всю сеть.
Регулятор решает задачу управления отоплением?
Он поддерживает предусмотренное давление газа в своих рабочих условиях. Управление температурой, горением и защитами относится к оборудованию и согласованной автоматике комплекса.
Нужно ли останавливать все теплицы для обслуживания одной ветви?
Возможность раздельного отключения закладываем при проектировании. Фактический порядок работ зависит от схемы, требований безопасности и согласованной процедуры обслуживания.
