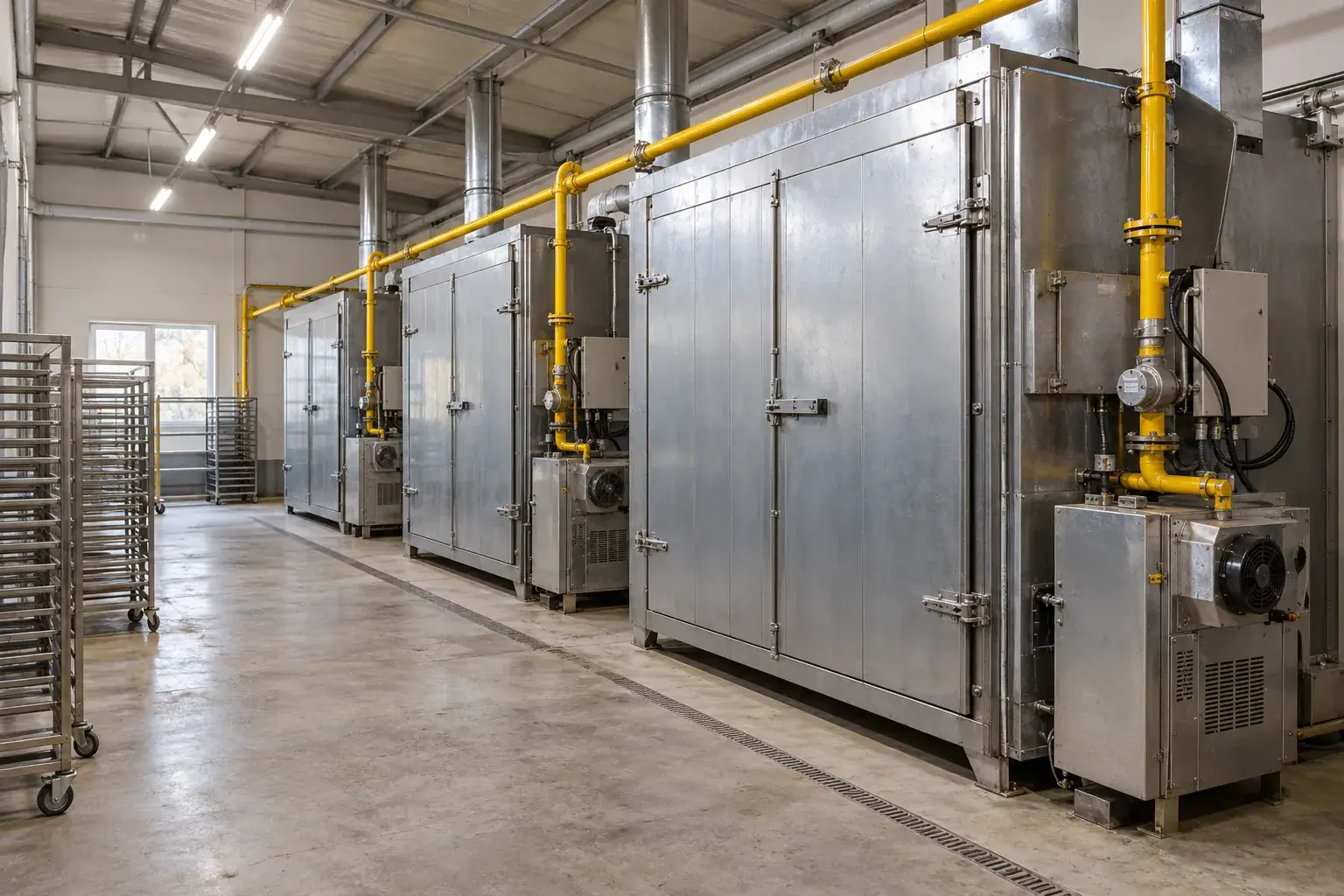

Газоснабжение сушильного цеха в Хосте
Газоснабжение сушильного цеха в Хосте
Камеры сушки включаются в разное время, и газовая сеть должна выдерживать смену их режимов. Разбираем подход к газоснабжению производственного цеха: от обследования ввода до проверки совместной работы горелок и защит.
Составляем карту потребления по камерам
Для сушильного цеха в Хосте сначала выясняем, как движется продукция между подготовкой, загрузкой и выгрузкой. У соседних камер могут отличаться продолжительность нагрева и момент выхода на рабочий режим. На площадке сопоставляем расположение оборудования с проектом, проверяем доступ к газовой арматуре и маршруты обслуживания. В расчет передаем реальные сочетания включенных установок, а не только сумму паспортных мощностей.
Одновременно обследуем воздушную часть технологических агрегатов вместе с ответственными за оборудование. Загрязненный воздушный фильтр или отказ вентилятора меняет условия работы горелки. Такие признаки нельзя исправлять произвольным увеличением подачи газа. Причину разделяем по тракту топлива, воздуху и управляющим сигналам, сохраняя предусмотренные изготовителем блокировки.
Проверяем давление перед регулировкой
Используем газовый манометр подходящего диапазона, прибор контроля утечек и штатные измерительные точки. Сравниваем показания при одиночном пуске камеры и при разрешенной совместной нагрузке. Если давление падает только после подключения соседней установки, проверяем пропускную способность сети и загрязнение фильтров. Замена регулятора без таких измерений может оставить исходную проблему.
Для регулятора DUNGS FRS изучаем руководство именно его исполнения. Производитель указывает направление потока, защиту от загрязнений и проверку герметичности после монтажа. Дыхательное отверстие оставляем в предусмотренном состоянии, не закрывая его герметиком. Выходное давление задаем по согласованной схеме и требованиям горелочного оборудования; заводская пружина не определяет режим всего производства.
Разделяем отключение камер и общую защиту
Газовую разводку собираем так, чтобы обслуживаемую ветвь можно было выделить предусмотренной арматурой. Проверяем крепления, соединения, защиту труб от механического воздействия и возможность подойти к контрольным точкам. Для относящейся к его области сети учитываем СП 62.13330.2011 с применимыми изменениями. Технологический алгоритм сушилки дополнительно сверяем с документацией ее поставщика.
Монтаж завершаем испытаниями по утвержденной программе. До допуска к наладке устраняем обнаруженные неплотности, затем повторяем контроль затронутого участка. Записи привязываем к конкретной ветви и прибору. Так при дальнейшем обслуживании понятно, где выполнено измерение и какое состояние оборудования ему соответствует.
Принимаем последовательность запуска
Проверку организуем вместе с наладчиками технологических агрегатов. По программе подтверждаем разрешения на розжиг, реакцию на отказ воздушного режима и прекращение подачи топлива при защитном останове. Температурный контроллер камеры и регулятор газового давления выполняют разные задачи; один не заменяет другой. Защитные цепи испытываем штатным способом без оставленных перемычек.
Затем возвращаем камеры в разрешенную последовательность работы и повторяем измерения на общей сети. Передаем исполнительную схему, перечень проверенных блокировок и порядок отключения ветвей. Для руководителя производства результат выражается в понятном запуске цеха и доступном обслуживании, а для технической службы остается прослеживаемая история настройки каждого агрегата.
Частые вопросы
Можно ли запускать все камеры одновременно?
Такое сочетание должно быть предусмотрено расчетом газовой сети и алгоритмом оборудования. Проверяем его отдельно, если оно разрешено проектом.
Что делать при падении давления только у дальней камеры?
Измеряем давление по пути к ней под нагрузкой, обследуем фильтрацию, арматуру и участки с повышенными потерями. Причину определяем до замены оборудования.
Регулятор газа управляет температурой сушки?
Он поддерживает заданное давление в своем диапазоне. Температуру и цикл сушки обеспечивает отдельная система управления агрегатом.
