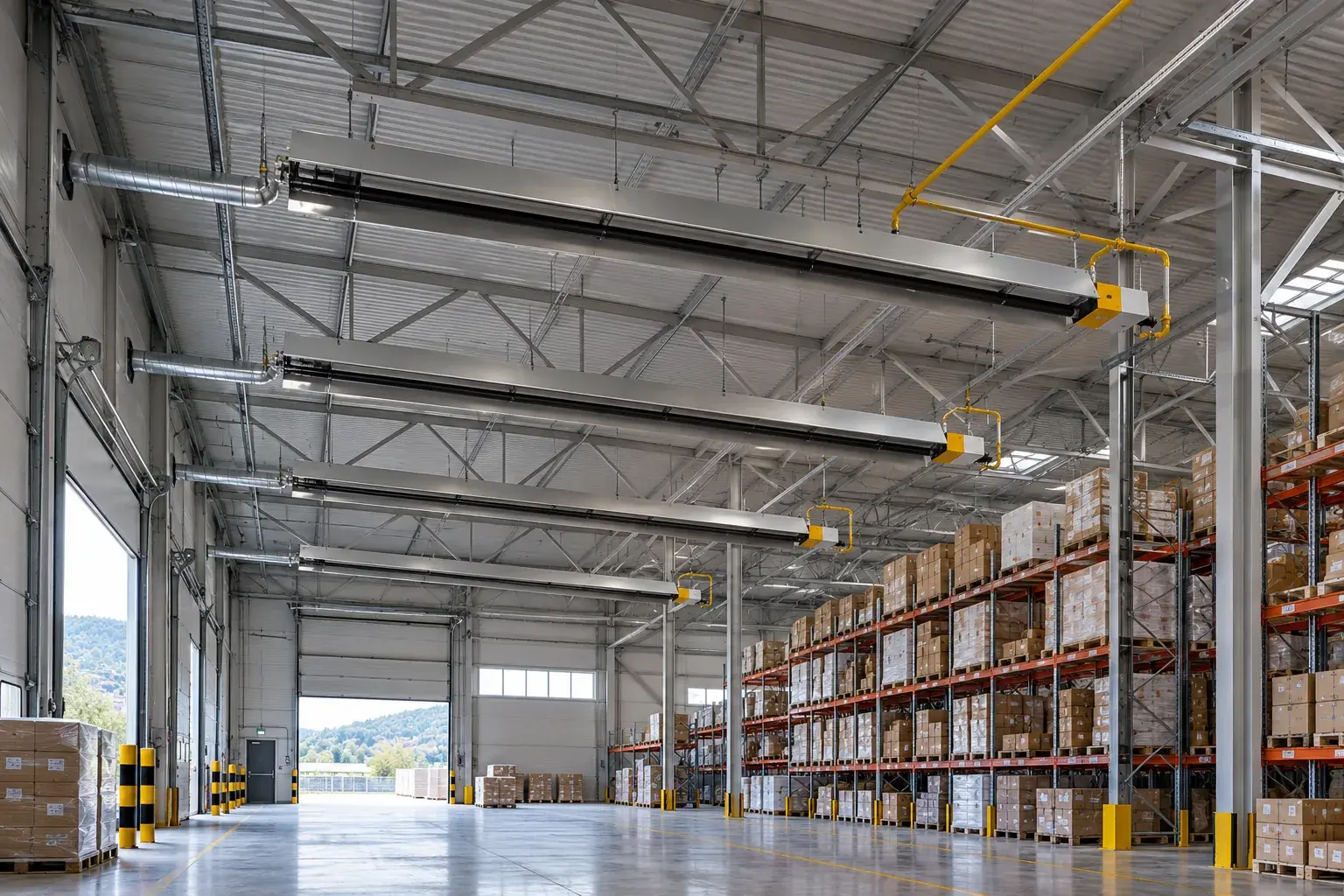

У подвесного газового нагревателя меняется не только температура: при разогреве удлиняются трубы, а горелочный блок смещается относительно подводки. Для типового складского комплекса в Хосте мы рассматриваем газоснабжение распределенной системы лучистого отопления целиком. Здесь должны согласованно работать ввод, разводка к зонам, нагреватели, отвод продуктов сгорания и защитная автоматика.
Начинаем с хранения и движения грузов
На обследовании отмечаем высоту стеллажей, предельный уровень складирования, ворота, погрузочную технику и места обслуживания. Лазерным дальномером снимаем расстояния до конструкций. Проверяем состав хранимых материалов и ограничения проекта: выбранный способ газового отопления должен быть допустим именно для этого помещения.
По техническим условиям и ведомости потребителей определяем расчетный расход. Учитываем одновременную работу зон и других подключенных аппаратов. Проход трубопровода выбираем вместе с расстановкой стеллажей, чтобы дальнейшее расширение склада не перекрыло арматуру и не нарушило безопасные расстояния.
Подводка учитывает перемещение нагревателя
В документации Roberts-Gordon CORAYVAC отдельно разобраны тепловое перемещение трубчатой системы и соединение с горелкой. Этот принцип учитываем при проверке выбранного оборудования: неподходящая жесткая подводка может получать нагрузку при каждом нагреве. Тип соединения, его расположение и крепление принимаем по проекту и комплектной инструкции конкретной поставки.
Иностранное руководство не заменяет российские условия подключения и документы соответствия. До закупки сверяем исполнение по газу, электропитанию, отводу продуктов сгорания и разрешенной области применения. Модель, рассчитанную на другую сеть, нельзя включить в спецификацию только из-за подходящей мощности.
Разводку собираем по обслуживаемым зонам
Монтируем проектные опоры и газопроводы, защищаем пересечения с транспортными маршрутами. Арматуру располагаем так, чтобы отдельную ветвь можно было обслуживать без разборки соседнего оборудования. До соединения с нагревателями проверяем завершение предусмотренных испытаний трубопровода; испытательное давление не должно передаваться на аппарат, если это не допускает его инструкция.
Сеть газопотребления рассматриваем в области СП 62.13330.2011 с применимыми изменениями. Рабочую документацию увязываем с газораспределительной организацией. Подготовка сети, приемка и фактический пуск имеют разные ответственные этапы; монтаж сам по себе не дает основания открывать газ.
Проверяем запуск каждой ветви и взаимные блокировки
Манометром контролируем предусмотренные точки, течеискателем и разрешенным контрольным составом проверяем соединения. Испытательные режимы берем из проекта. Показания фиксируем вместе с состоянием арматуры и составом подключенных потребителей, чтобы протокол можно было воспроизвести.
На согласованной наладке проверяем последовательность включения зон, подтверждение работы системы удаления продуктов сгорания и реакцию защит. Если горелки не запускаются, сначала разбираем условия разрешения и фактический режим, а не исключаем датчик из схемы. После исправления причины повторяем функциональную проверку.
Сдаем сеть с понятными границами эксплуатации
Передаем исполнительную схему, ведомость оборудования, протоколы, настройки и инструкции. Эксплуатации показываем точки отключения, доступ к горелкам и ограничения по изменению складирования. Для начала работ нужны согласованный выезд, технические условия и технологическая схема склада. Сдаваемый результат - проверенная сеть для проектных потребителей с согласованным порядком пуска и обслуживания.
Частые вопросы
Можно ли впоследствии поднять верхний ярус стеллажа?
Только после проверки расстояний до нагревателей и трубопроводов; свободное место под крышей не означает допустимую высоту хранения.
Определяет ли площадь склада расход газа?
Нет, расчет опирается на нагрузки, режимы и характеристики согласованных аппаратов.
Что делать при изменении расположения ворот?
Повторно проверить зоны отопления, защищенность трасс и возможность обслуживания сети.
