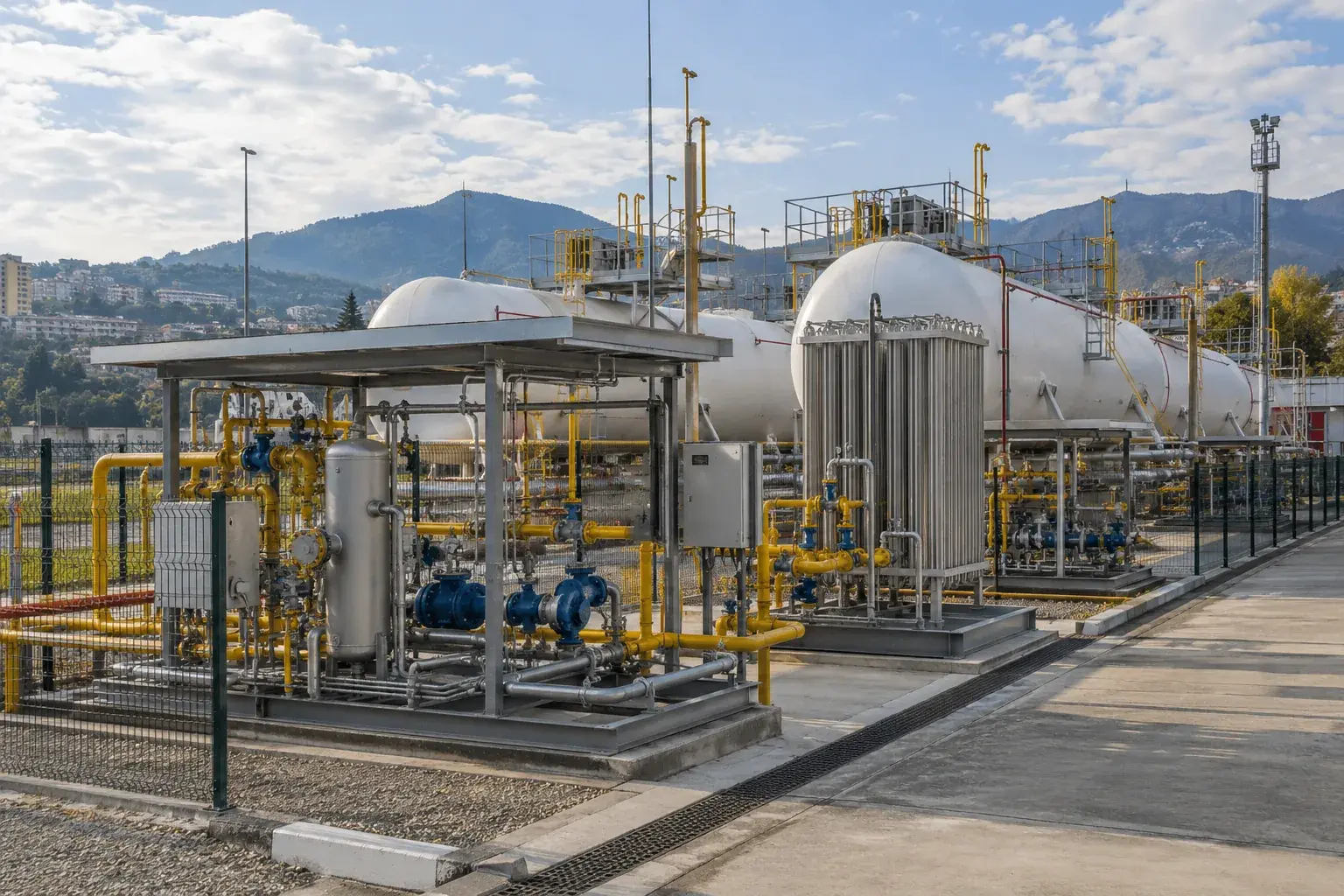

Газоснабжение промышленного комплекса с пропановоздушным резервом в Адлере
Газоснабжение промышленного комплекса с пропановоздушным резервом в Адлере
При резервировании природного газа важна совместимость топлива с технологическими потребителями. Чистый пропан-бутан и смесь его паровой фазы с воздухом требуют разных решений. Для нового промышленного комплекса в Адлере рассматриваем газоснабжение с отдельной пропановоздушной установкой. Сначала подтверждаем возможность применения резервной смеси, затем увязываем хранение, испарение, смешение и переключение сети.
Согласуем границы резервирования
Собираем паспорта горелок, графики потребления и условия основного подключения. Выясняем, какие установки должны оставаться в работе при ограничении подачи. Допустимость смеси подтверждаем с изготовителями потребляющего оборудования и проектировщиком. Совпадение давления на вводе не доказывает одинакового поведения топлива в горелке и не дает права произвольно менять состав газа.
На выезде проверяем площадку резервного хозяйства, маршруты трубопроводов и доступ к обслуживанию. Трассоискателем уточняем соседние подземные сети, геодезически сверяем отметки. Газовую сеть и объекты СУГ проверяем с учетом области СП 62.13330.2011 в актуальной редакции. Особенности приготовления смеси, промышленной безопасности и размещения оборудования требуют отдельных согласованных решений.
Разделяем испарение и смешение
Резервуарное хозяйство подает топливо к испарителю, а смесительный блок получает подготовленную паровую фазу. В документации Algas-SDI BLENDAIRE II описано дозирование воздуха с учетом потока газа. Формирование смеси и регулирование выходного давления выполняют связанные, но разные функции. Исправный испаритель еще не подтверждает готовность смесительной установки.
Проверяем наличие предусмотренных измерений расхода, давления и температуры, параметры сжатого воздуха и состав управления. Конкретное исполнение подбираем по расчетному диапазону потребления. Американские и европейские обозначения соответствия из брошюры не используем вместо документов для применения в России. Параметры рекламного примера не записываем как настройки оборудования на площадке.
Испытываем переход между источниками
Монтаж наружных линий, арматуры и защитных соединений проверяем до пуска. Герметичность подтверждаем установленным для проекта способом, измерения выполняем подходящими поверенными приборами. После готовности трубопроводов отдельно проверяем разрешения смесителя, сигналы неисправности и безопасное прекращение подачи. Испытания проводим квалифицированным составом по согласованной программе без обхода блокировок.
Переход на резерв связываем с работой всего комплекса потребителей. Сопоставляем давление, параметры приготовленной смеси и реакцию технологического оборудования. Проверяем предусмотренное поведение при недостатке воздуха, потере измерительного сигнала и остановке испарения. Возможность продолжать процесс без перерыва не обещаем заранее: она зависит от принятой схемы и подтвержденных режимов.
Находим причину изменения состава
При отклонении сначала проверяем исходные сигналы и условия подачи. Загрязненный расходомер, нестабильный воздушный тракт или изменившийся состав СУГ могут давать разные признаки. Настройку горелки не используем для компенсации неисправного смесителя. Участок безопасно выводим из работы, устраняем подтвержденную причину и повторяем сопоставимую проверку перед возвратом нагрузки.
Отдельно проверяем восстановление основного источника и исключение непредусмотренного перетока. Передаем схему переключения, перечень разрешенных режимов, записи испытаний и порядок контроля запаса топлива. Владельцу нужен проверяемый резерв газоснабжения всего промышленного комплекса. Один работающий смесительный шкаф без подтвержденной совместимости сети и потребителей такую задачу не завершает.
Частые вопросы
Смесь СУГ с воздухом является обычным природным газом?
Это приготовленное резервное топливо; его совместимость подтверждают отдельно.
Можно обойтись без испарителя?
Способ получения паровой фазы определяют расчетом и составом установки.
Переключение всегда проходит без остановки производства?
Допустимый сценарий проверяют для конкретного оборудования и технологического процесса.
