Перепад давления на регуляторе меняет не только показания манометра. Газ при редуцировании охлаждается, и температурный режим становится частью надежности всей производственной сети. На новом промышленном объекте в Лоо мы рассматриваем подогрев вместе с вводом, узлом учета, защитой и распределением топлива по корпусам. Теплообменник здесь решает конкретную расчетную задачу, а не служит обязательным дополнением к любому газорегуляторному пункту.
Сначала выясняем, нужен ли подогрев
Начинаем с технических условий и рабочих режимов производства: какие потребители включаются одновременно, как меняется расход, какое давление доступно на вводе. Для выбора оборудования необходимы сведения о составе и свойствах газа, расчетной температуре, условиях редуцирования и ограничениях последующих устройств. Сам по себе холодный корпус регулятора еще не доказывает необходимость нагрева.
На площадке проверяем трассу ввода, основание пункта, доступ к арматуре и возможность обслуживания с извлечением внутренних элементов. Лазерным дальномером уточняем проходы, нивелиром - отметки опор. В проекте сопоставляем температурный расчет с доступным источником тепла. Если исходных данных недостаточно, сначала уточняем их у поставщика газа и технолога, затем выбираем исполнение.
Разделяем газовую и водяную стороны

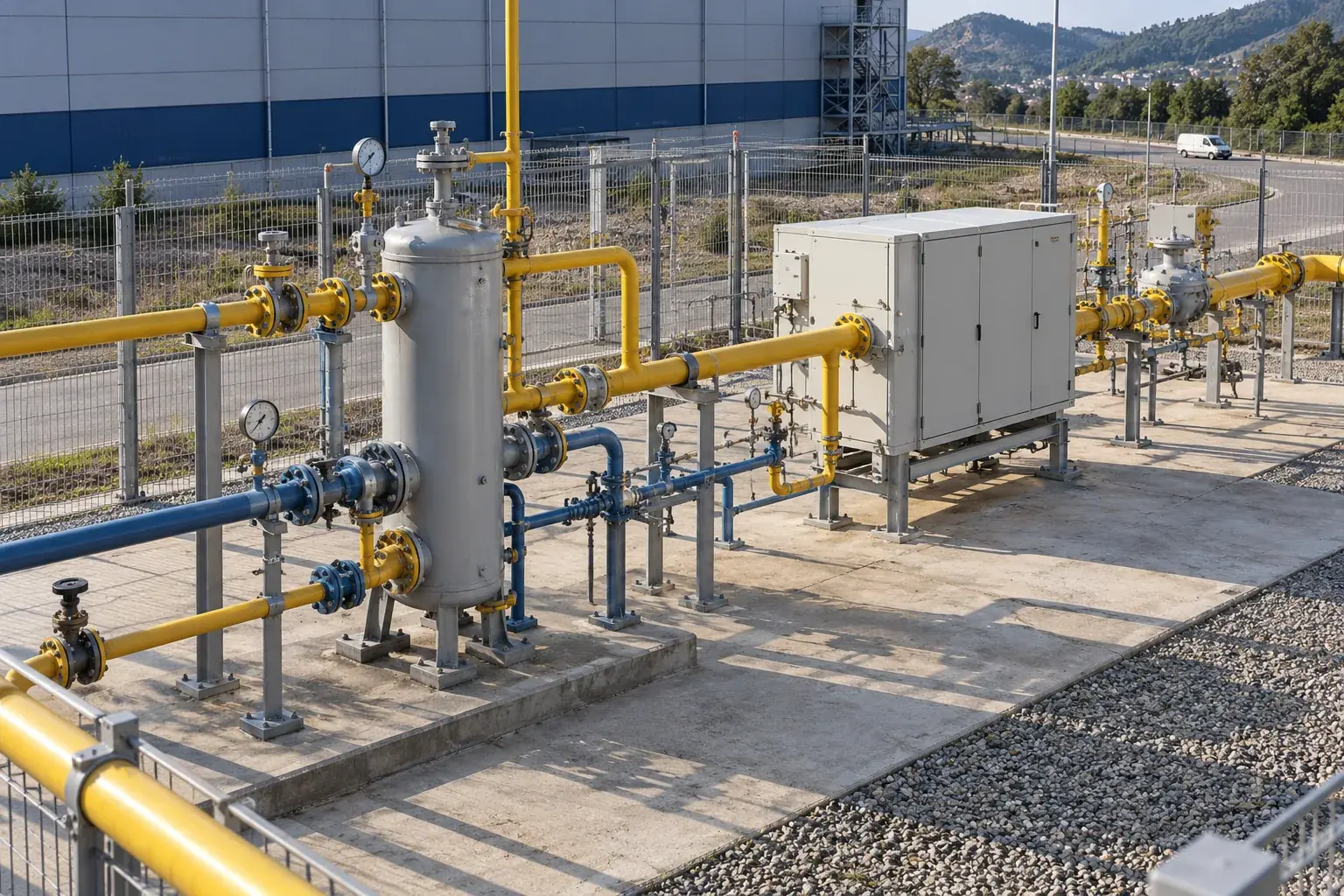

В качестве технического примера разбираем KSI Pietro Fiorentini. В заводской брошюре описан вертикальный кожухотрубный аппарат: газ проходит внутри труб, а нагревающая среда - со стороны кожуха. Перед узлом редуцирования такое устройство компенсирует расчетное охлаждение. Для конкретного объекта проверяем паспорт, материал, расчетные условия каждой стороны и соответствие соединений проекту.
Газовая и водяная стороны работают в разных условиях, поэтому их защиту и испытания не объединяем одним произвольным режимом. Предусматриваем проектные средства контроля температуры, давления, дренирования и защиты. Трубопроводы опираем самостоятельно; фланцами не исправляем перекосы и не передаем вес соседних участков на аппарат. Подогревающий контур согласуем с его источником, насосным режимом и обслуживанием.
Проверяем всю цепочку управления
При монтаже контролируем чистоту труб, направление потока, состояние уплотнений и доступ к разъемным соединениям. Для контроля используем поверенные манометры, контактные датчики температуры и регистратор; тепловизор помогает найти необычную картину нагрева, но окончательный вывод сверяем с контактным измерением. Герметичность оцениваем предусмотренными проектом методами, с разделением газовой сети и водяного контура.
Недостаточный подогрев может быть связан с загрязнением, нарушением циркуляции или ошибкой управления, а не с малой площадью теплообменника. Поэтому сопоставляем температуру на входе и выходе, работу регулирующей арматуры и фактическую нагрузку. После безопасной остановки устраняем установленную причину: восстанавливаем циркуляцию, обслуживаем аппарат по документации или корректируем согласованные настройки. Без диагностики увеличивать нагрев нельзя.
Приемка относится ко всей газовой сети
СП 62.13330.2011 с действующими изменениями учитываем в части проектирования и строительства сетей газораспределения и газопотребления. Заводская брошюра объясняет устройство аппарата, а рабочие параметры, защитные сценарии и порядок пуска задают документация конкретного оборудования и согласованный проект. Европейское обозначение исполнения не заменяет проверку применимости на объекте.
До передачи системы проверяем ввод, распределительные ветви, отключения, сигналы неисправности подогрева и взаимодействие с потребителями. В исполнительный комплект включаем схемы, акты и результаты измерений. Эксплуатационная служба получает понятные границы обслуживания: где контролировать состояние, кого вызывать при отклонении и какое оборудование относится к каждому контуру.
Частые вопросы
Подогрев нужен на каждом промышленном вводе?
Нет. Его необходимость подтверждают исходные данные и расчет режима редуцирования, а не только размер предприятия.
Можно оценить температуру газа тепловизором?
Он показывает поверхность и помогает диагностике. Для оценки режима используем предусмотренные точки измерения и подходящие датчики.
Что входит в работу помимо теплообменника?
Проектная увязка ввода, пункта редуцирования, теплового контура, автоматики, распределительной сети и приемочной документации.
