Газоснабжение пищевого производства с термомасляным нагревом в Сочи
Газоснабжение пищевого производства с термомасляным нагревом в Сочи
Технологическим емкостям пищевого производства бывает нужен регулируемый нагрев через промежуточный теплоноситель. Для нового корпуса в Сочи рассматриваем газоснабжение термомасляной станции, которая передает теплоту по замкнутому жидкостному контуру. Топливную сеть согласуем с нагревателем, циркуляцией и потребителями еще до монтажа труб.
От теплового процесса переходим к газовой нагрузке
Встречаемся с технологом на площадке, уточняем нагреваемые аппараты, очередность их работы и требования к продукту. На плане проверяем место тепловой станции, проходы, трассы и возможность обслуживания. Дальномером сверяем расстояния, по паспортам потребителей определяем требуемые режимы. Температуру пищевого продукта нельзя автоматически считать температурой термомасла на выходе нагревателя.
Рассчитываем топливную сеть по согласованной нагрузке и параметрам подключения. СП 62.13330.2011 учитываем для соответствующей сети газопотребления. Технологический контур теплоносителя, пожарные решения и удаление продуктов сгорания согласуем отдельно с профильными специалистами. Одной мощности горелки недостаточно, чтобы определить весь объем работ по станции.
Нагреватель выбираем как часть контура

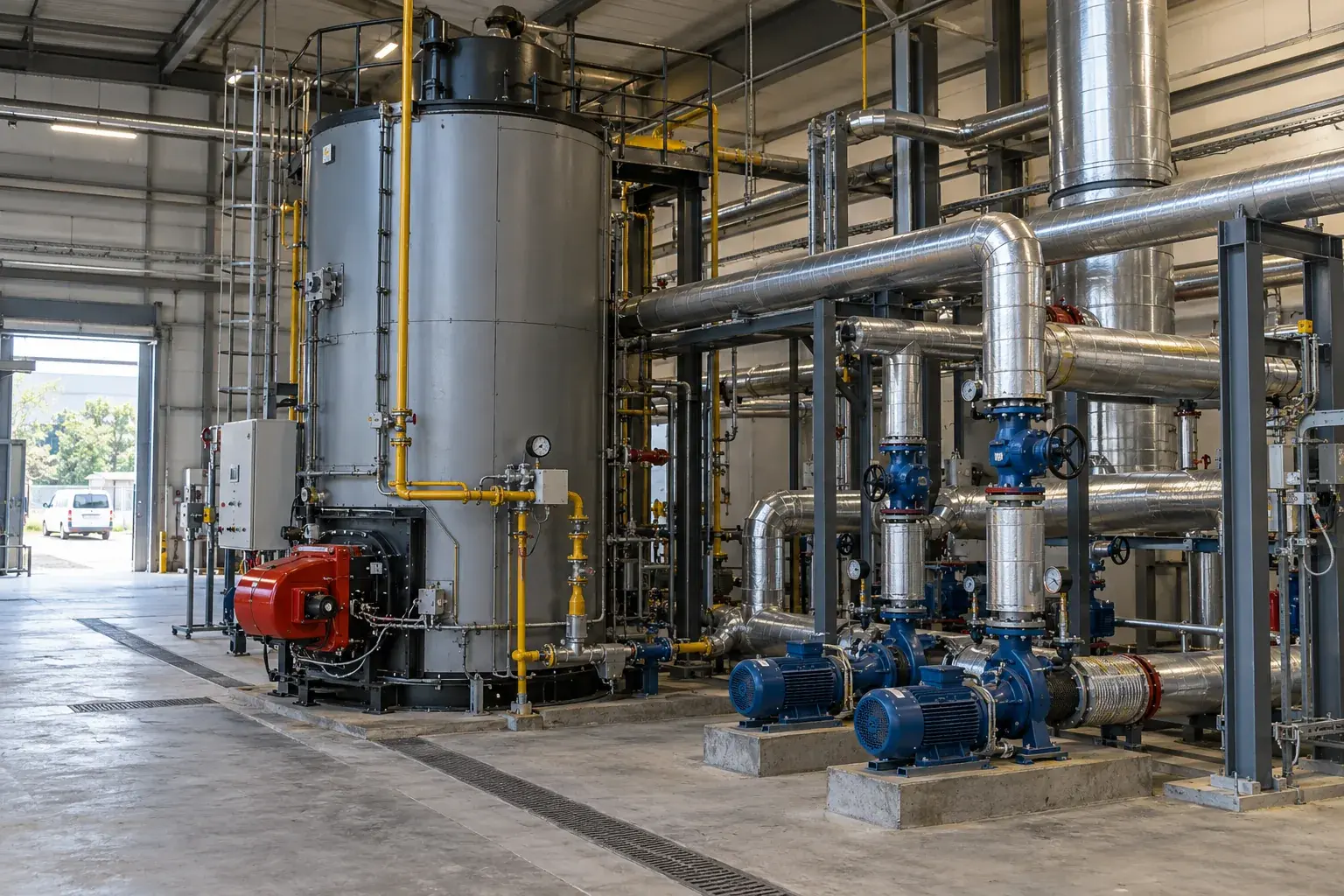

В варианте EPC-ES изучаем технические материалы Babcock Wanson. Вертикальный огневой нагреватель передает теплоту циркулирующей жидкости, а насосная группа обеспечивает движение к потребителям и обратно. Заводская схема предусматривает также оборудование расширения и удаления газов. Состав комплекта уточняем по проекту и фактической поставке.
Тип теплоносителя выбираем с учетом допустимых условий оборудования и применения на пищевом производстве. Его пригодность подтверждаем документами, не называя любое термомасло пищевым. Трубопроводы, опоры и компенсацию температурных перемещений увязываем с планировкой. Сервисную арматуру располагаем так, чтобы насос или измерительный элемент можно было обслужить без разборки соседней линии.
Контроль циркуляции связываем с горением
Газовую арматуру, воздух горения, дымоход и управляющие сигналы согласуем с поставщиком нагревателя. До пуска проверяем предусмотренные защитные функции, включая реакцию на неподтвержденную циркуляцию и недопустимый нагрев. Точную последовательность и уставки берем из документации конкретного исполнения. Общая брошюра описывает устройство системы, но не заменяет пусковую инструкцию.
На смонтированной сети выполняем утвержденные испытания и сохраняем протоколы. Манометры используем на соответствующих участках, данные расхода и температур сопоставляем с показаниями автоматики. Тепловизором проверяем характер нагрева доступных поверхностей, учитывая свойства теплоизоляции. Не предлагаем самостоятельный розжиг и не обходим защиту ради ускорения выхода производства на режим.
Исправление подтверждаем повторным режимом
После разрешенного ввода наблюдаем передачу теплоты при согласованной нагрузке. При медленном прогреве проверяем не только подачу газа, но и циркуляцию, состояние теплоносителя и регулирование потребителя. Лабораторную оценку жидкости организуем по программе обслуживания. Ее ухудшение нельзя надежно определить только по цвету образца или одному показанию температуры.
Сервис выполняем после безопасной остановки и подготовки оборудования. Утечку устраняем совместимыми деталями, загрязненный участок обследуем до повторного запуска. Затем повторяем контроль соответствующих параметров и защит. Передаем схемы, настройки и регламент, согласованный с фактическим оборудованием. Для нового пищевого корпуса организуем выезд и совместное обследование с технологом, чтобы связать газоснабжение с реальным процессом нагрева.
Частые вопросы
Термомасляная станция вырабатывает пар?
В рассматриваемом контуре теплоноситель остается жидким; паровой потребитель требует отдельного решения.
Мощная горелка исправит недостаток циркуляции?
Сначала находят причину нарушения движения теплоносителя.
Можно использовать любую жидкость с высокой температурой кипения?
Применение согласуют с изготовителями нагревателя, контура и теплоносителя.
