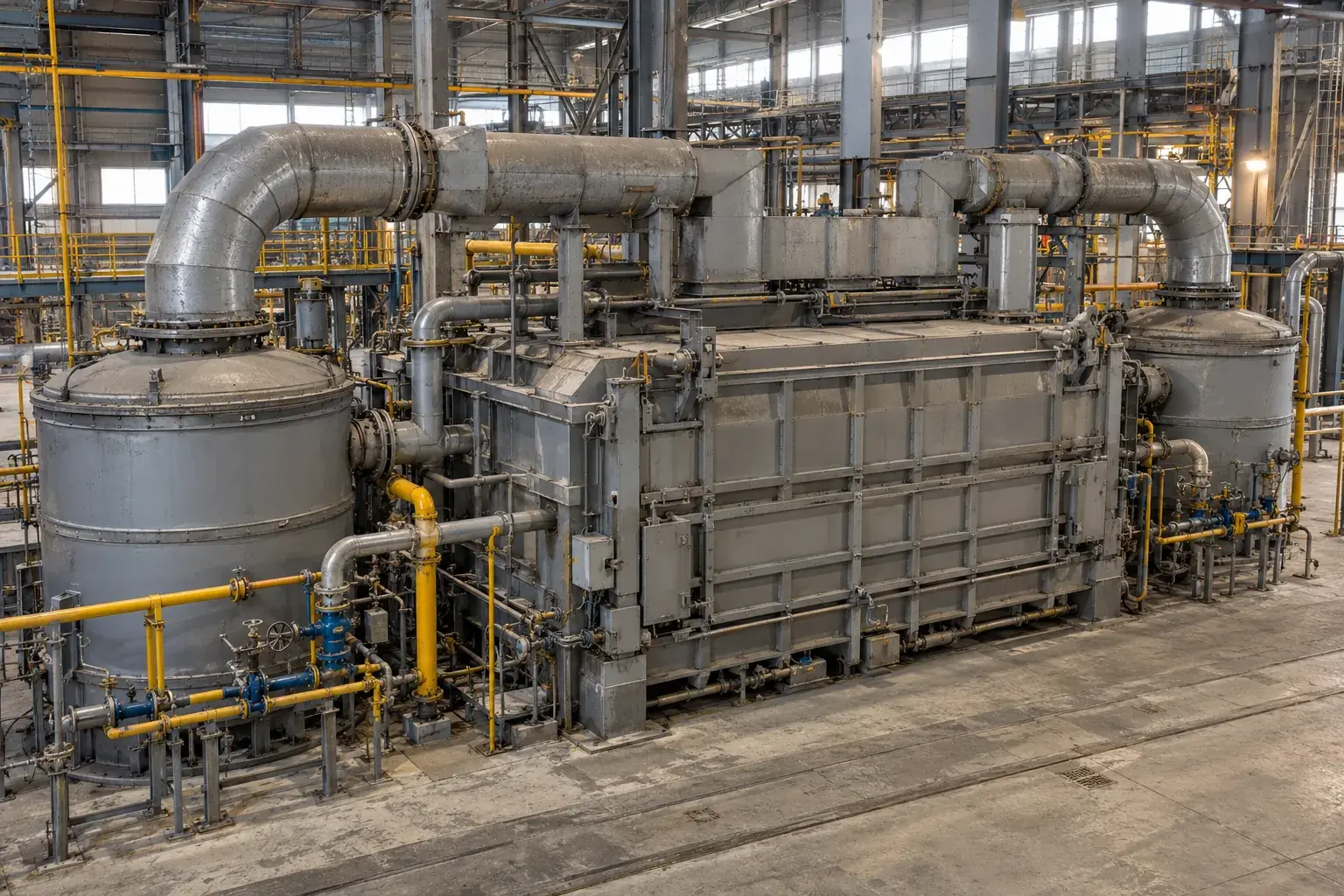

Газоснабжение литейного комплекса с попеременной работой регенераторов в Сириусе
Газоснабжение литейного комплекса с попеременной работой регенераторов в Сириусе
В регенеративной печи одна сторона работает на нагрев, пока другая принимает уходящие газы. Затем роли меняются. Для нового литейного комплекса в Сириусе газоснабжение связываем с этой попеременной работой, а не только с суммарной мощностью горелок. Проверяем сеть, технологические подключения и обмен сигналами с заводской автоматикой в границах согласованного проекта.
Схема начинается с последовательности состояний
Запрашиваем у технолога состав печного оборудования и режимную карту. На схеме отмечаем ввод газа, регуляторный узел, ответвления, отключающую арматуру и границы поставки. Отдельно описываем состояния нагрева, переключения, остановки и обслуживания. Для каждого состояния должно быть понятно, какая система дает разрешение и какой сигнал подтверждает его исполнение.
В первичном каталоге Fives North American TwinBed II описана парная работа с попеременным горением и отводом газов. Переключаются воздушные и выпускные тракты, а положение клапанов участвует в контроле. Это другое устройство, чем постоянная передача тепла через рекуператор. Численные интервалы переключения из иностранного примера не назначаем готовой уставкой новой печи.
Проверяем газовую сеть при изменении потребления
На площадке уточняем размещение оборудования, обслуживаемые проходы и трассы трубопроводов. Лазерным дальномером снимаем привязки, проверяем доступ к фильтрам, регуляторам и контрольным точкам. Выбираем исполнение соединений и арматуры по проектным параметрам, среде и документации поставляемых изделий. Размер патрубка сам по себе не подтверждает пригодность всей газовой рампы.
Применимость СП 62.13330.2011 проверяем для расчетной схемы и устройства газовой сети, включая опубликованные изменения. Он относится к газораспределению и газопотреблению, но не подменяет заводскую инструкцию регенеративной печи. Изменения технологической последовательности и защиты горения согласуем с ответственными специалистами изготовителя. Самостоятельно обходить блокировки ради устойчивого пламени недопустимо.
Диагностику связываем с моментом переключения
При наладке используем предназначенные контрольные штуцеры и поверенные манометры либо датчики регистрации давления. Сопоставляем показания с журналом состояний автоматики. Кратковременное отклонение у горелочного узла проверяем вместе с работой регулятора, фактическим положением арматуры и изменением расхода. Статическое давление до запуска не показывает всю картину.
Для поиска негерметичности применяем подходящий газоанализатор и предусмотренный метод контроля соединений. Работы выполняем по согласованной программе с безопасным выводом проверяемых участков. Если причина связана с загрязнением фильтра, заеданием привода или ошибкой обратной связи, устраняем конкретное несоответствие. Перенос задержки в программе без подтвержденного основания может скрыть исходную неисправность.
Передаем согласованные границы управления
После монтажных проверок участвуем в комплексной наладке вместе с технологической стороной. Проверяем предусмотренные разрешения, реакцию на отсутствие подтверждения и восстановление рабочего состояния после устранения причины. Проверку горения выполняют по методике оборудования, а не по внешнему цвету факела или одному показанию на общем вводе.
Оформляем исполнительную схему, результаты испытаний сети, перечень контрольных точек и согласованные связи управления. Эксплуатации показываем расположение отключений и доступ к обслуживанию. Готовность комплекса определяем по совместной работе сети и технологического оборудования; расчетную экономию топлива или производительность без измерений конкретного режима не обещаем.
Частые вопросы
Регенератор равнозначен рекуператору?
Нет. В рассматриваемой системе тепло накапливается и возвращается при смене состояний.
Достаточно измерить давление перед запуском?
Нужны предусмотренные проверки в рабочих и переходных режимах.
Можно убрать мешающую блокировку?
Причину отказа устраняют с сохранением согласованной системы защиты.
