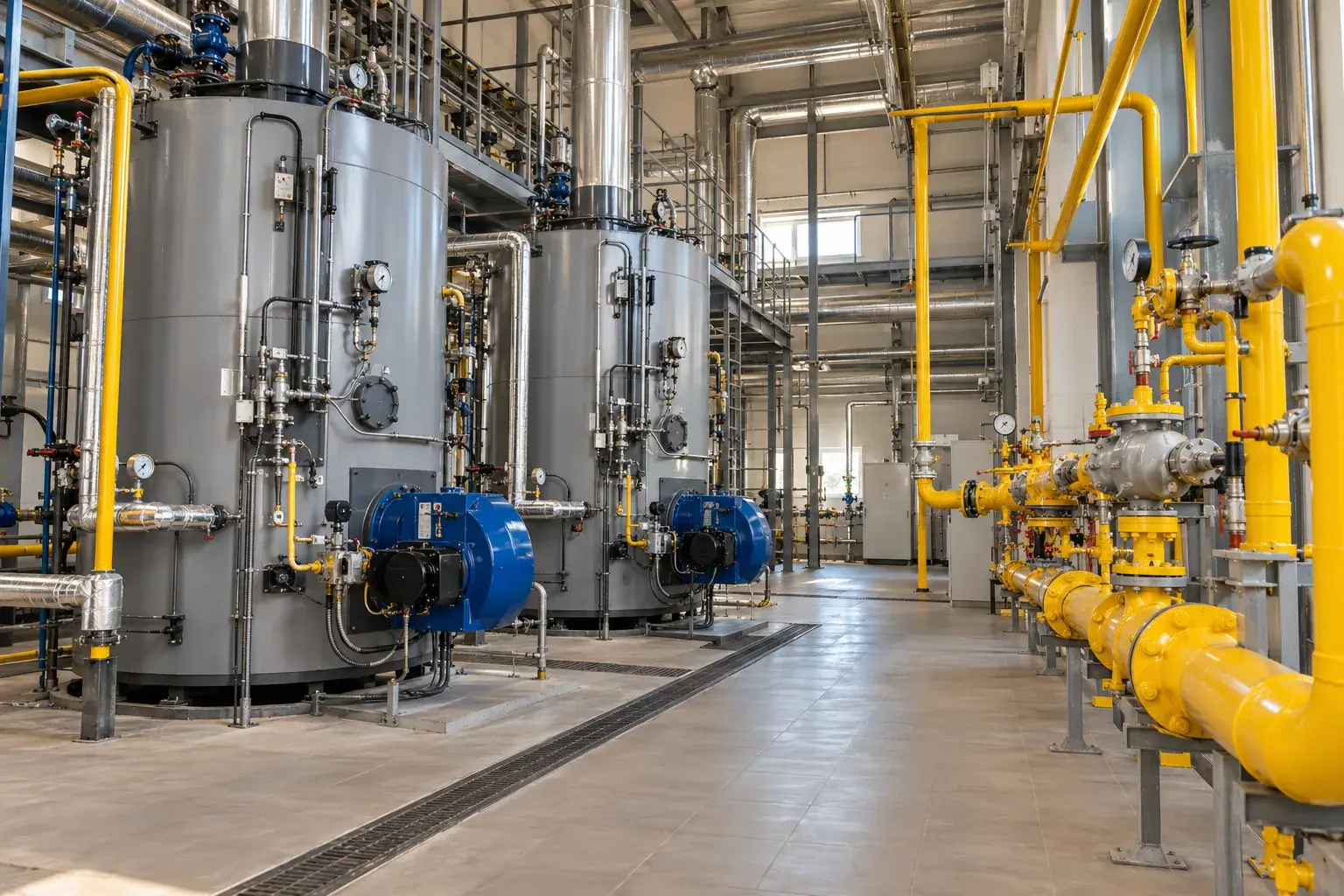

Расширение газоснабжения паровой котельной пищекомбината в Веселом
Расширение газоснабжения паровой котельной пищекомбината в Веселом
Добавление паровых агрегатов требует пересчета действующей газовой сети. Для типового расширения котельной пищекомбината в Веселом связываем обследование существующего ввода, подготовку новых участков и согласованное присоединение; свободное место под оборудование не доказывает наличие резерва газа.
Сверяем документы с действующей сетью
На выезде обследуем существующую котельную, ввод и места дополнительных агрегатов. Дальномером проверяем монтажные проходы; фактический состав арматуры и приборов сопоставляем с исполнительной схемой. Уточняем условия подключения для увеличенной потребности, паспорта прежних и новых паровых агрегатов, а также допустимое окно остановки производства. Производительность паровой части не используем как прямую замену паспортному расходу газа: расчет газовой сети опирается на характеристики конкретного оборудования.
С проектировщиками разделяем сеть газопотребления, горелочную автоматику, дымоотведение, вентиляцию и собственно паровой контур. У каждой части остаются свои ответственные исполнители и документы приемки. СП 62.13330.2011 с действующими изменениями рассматриваем для газораспределения и газопотребления; этот свод правил не является инструкцией по эксплуатации парогенератора. Общую готовность котельной не подтверждаем одним актом газового трубопровода.
Регулятор подбираем под диапазон потребления
Сопоставляем минимальный и совместный расход агрегатов с давлением в точке подключения и требуемыми условиями перед горелочными рампами. Проходной диаметр не выбираем только по размеру соседней трубы. По характеристикам изготовителя проверяем рабочую область регулятора и соответствие пружины требуемой выходной уставке. Заводская настройка конкретного FRS не становится автоматически настройкой всей котельной.
В инструкции DUNGS FRS предусмотрена защита регулятора от загрязнения специальным фильтром. На монтажной схеме также проверяем направление потока, доступ к измерительным точкам и возможность обслуживания. Положение узлов определяем с учетом трассы и документов выбранного исполнения. Арматуру не используем как рычаг для исправления несоосной трубы; нагрузки снимаем правильной сборкой и предусмотренными опорами.
Новые участки готовим до присоединения
Новые участки собираем и проверяем в границах, отделенных от действующей сети. Присоединение выполняется по согласованной программе после установленной подготовки и допуска ответственных специалистов. Размещение трубопроводов сохраняет доступ к индивидуальному отключению прежних и новых агрегатов. Соединения выполняем инструментом, подходящим для конкретной арматуры. Моменты затяжки берем из ее руководства, не назначаем одно значение всем фланцам. До закрытия смежных конструкций сверяем фактическую трассу и места прохода через ограждения.
После монтажа выполняем предусмотренные проверки герметичности и испытания газовой сети. Подключенные регуляторы и горелочные блоки учитываем по их допустимым условиям; испытательный режим трубопровода нельзя без проверки передавать чувствительной арматуре. Измерения фиксируем поверенными приборами и в установленном порядке. Обнаруженное несоответствие устраняем до следующего этапа, сохраняя запись о повторной проверке соответствующего участка.
Пуск проверяем на сочетаниях агрегатов
После выполнения условий допуска к пуску уполномоченные специалисты проверяют согласованные режимы потребителей. Контролируем давление в предусмотренных точках при работе одного агрегата и при разрешенном совместном включении. Уставку регулятора подтверждаем измерением, а не количеством оборотов регулировочного элемента. Пуск горелки и испытания ее защит выполняются по собственной документации изготовителя.
Заказчику передаем исполнительные схемы, акты испытаний, паспорта арматуры и согласованное распределение эксплуатационной ответственности. Проверяем понятность маркировки отключений и доступ к обслуживанию после окончательного размещения оборудования. Результат расширения - обновленная, испытанная сеть в установленных границах, которая обеспечивает предусмотренные режимы паровой котельной. Разрешение на эксплуатацию всего производственного комплекса требует выполнения условий по остальным его системам.
Частые вопросы
Можно ли добавить еще один агрегат к готовому коллектору?
Только после проверки подключения, мощности сети и проекта. Наличие свободного патрубка не подтверждает резерв расхода.
Входит ли проверка качества пара в газовые испытания?
Нет, параметры паровой части подтверждаются отдельно ответственными специалистами и документацией оборудования.
Заменяет ли газоанализатор проверку герметичности?
Он решает другую задачу. Состав измерений и испытаний определяет принятая программа работ.
