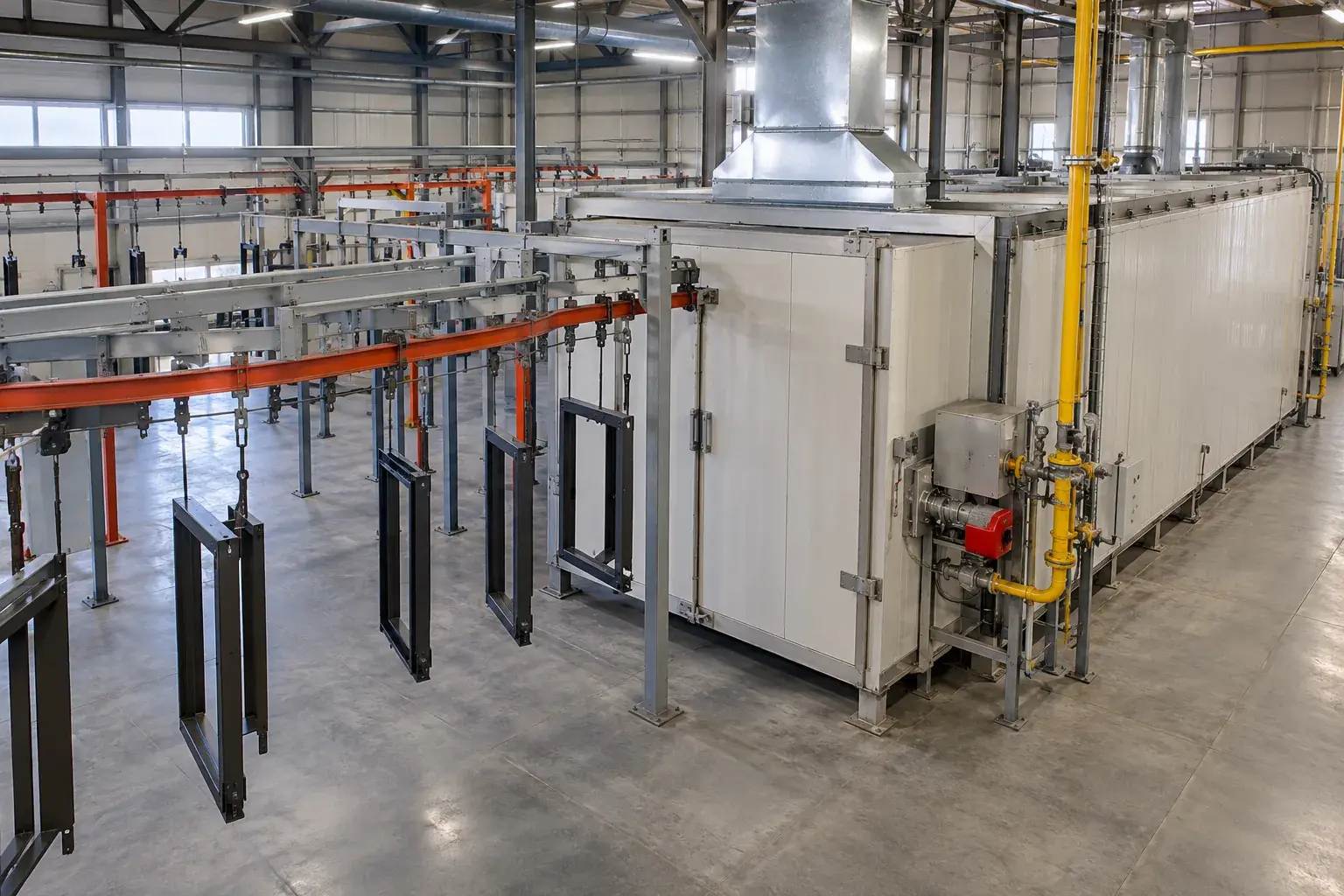

Газоснабжение окрасочного цеха в Кудепсте
Режим печи полимеризации определяет условия газоснабжения. В типовом окрасочном цехе Кудепсты мы увязываем сеть, технологию и автоматику.
Начинаем с технологической схемы
На площадке сверяем расположение печи отверждения, транспортного пути изделий и сервисных проходов. Уточняем состав покрытия, назначение оборудования и документацию изготовителя линии. Категорию помещений и требования безопасности определяют специалисты проекта; наличие слова «порошковая» не отменяет анализа пожарных рисков.
Получаем данные о виде газа, нагрузках, требуемом давлении и работе смежных систем. Проверяем, входит ли газогорелочный модуль в заводскую комплектность. Нельзя считать отдельную горелку согласованной с печью только по совпадению заявленной мощности.
Воздух печи и газ получают разные границы
В технической документации Honeywell MAXON OVENPAK 500 среди областей применения указаны промышленные печи, сушилки и окрасочные линии. Описаны исполнения с собственным или внешним вентилятором и контроль пламени. Это помогает проверить состав выбранного модуля, но не подтверждает его автоматическую пригодность для любого состава технологического воздуха.
С изготовителем линии согласовываем, где происходит горение, как организованы рециркуляция, удаление продуктов и разрешение нагрева. Проект газоснабжения связываем с этими условиями. Параметры подачи и настройки берем из документации фактически заказанного оборудования, не из диапазона рекламной карточки.
Сеть не должна мешать транспорту изделий
По техническим условиям и проекту прокладываем трубопровод, размещаем опоры, отключение и предусмотренную защиту. Проверяем расстояние до движущихся подвесов, тележек и нагретых поверхностей. Сервисный доступ сохраняем до монтажа декоративных ограждений.
Учитываем тепловое перемещение оборудования и исключаем передачу непредусмотренных усилий на газовый подвод. Каждую обслуживаемую ветвь связываем с обозначением на схеме. Граница заводского газового модуля и смонтированной сети должна быть понятна при испытании, отключении и поиске неисправности.
До испытаний проверяем, какие устройства допускают воздействие выбранного давления и какие необходимо отделить. Используем согласованную программу и подходящие приборы. Газораспределительную часть сверяем с СП 62.13330.2011, включая относящиеся к объекту изменения. Все технологические решения окрасочной линии этим документом не подменяем.
Проверяем разрешение нагрева, затем нагрузку
По программе наладки профильные специалисты проверяют готовность воздуха, работу контроля пламени и реакцию на предусмотренные отказы. Контролируемый тест не должен превращаться в обход блокировки. Если разрешающий сигнал отсутствует, устанавливаем причину в соответствующей системе, а не соединяем контакты ради запуска.
Манометром измеряем давление на предусмотренных точках, регистратором сопоставляем команды с состоянием оборудования. Герметичность соединений и параметры горения проверяем соответствующими методами и средствами. Исправления закрываем повторным испытанием, сохраняя связь результата с режимом линии.
Для цеха в Кудепсте передаем исполнительную схему, протоколы и границы обслуживания. Эксплуатационный результат - газоснабжение, подготовленное к разрешенному пуску технологической печи совместно с заводской наладкой. Один устойчивый факел не подтверждает готовность всего производства.
Частые вопросы
Можно заменить горелочный модуль похожим?
Требуется подтверждение совместимости с печью и принятой схемой защиты.
Кто назначает состав блокировок?
Проект и изготовитель оборудования с учетом назначения линии и действующих требований.
Что проверить при изменении скорости конвейера?
Повторно оценивают технологический режим и связанные условия работы нагрева.
