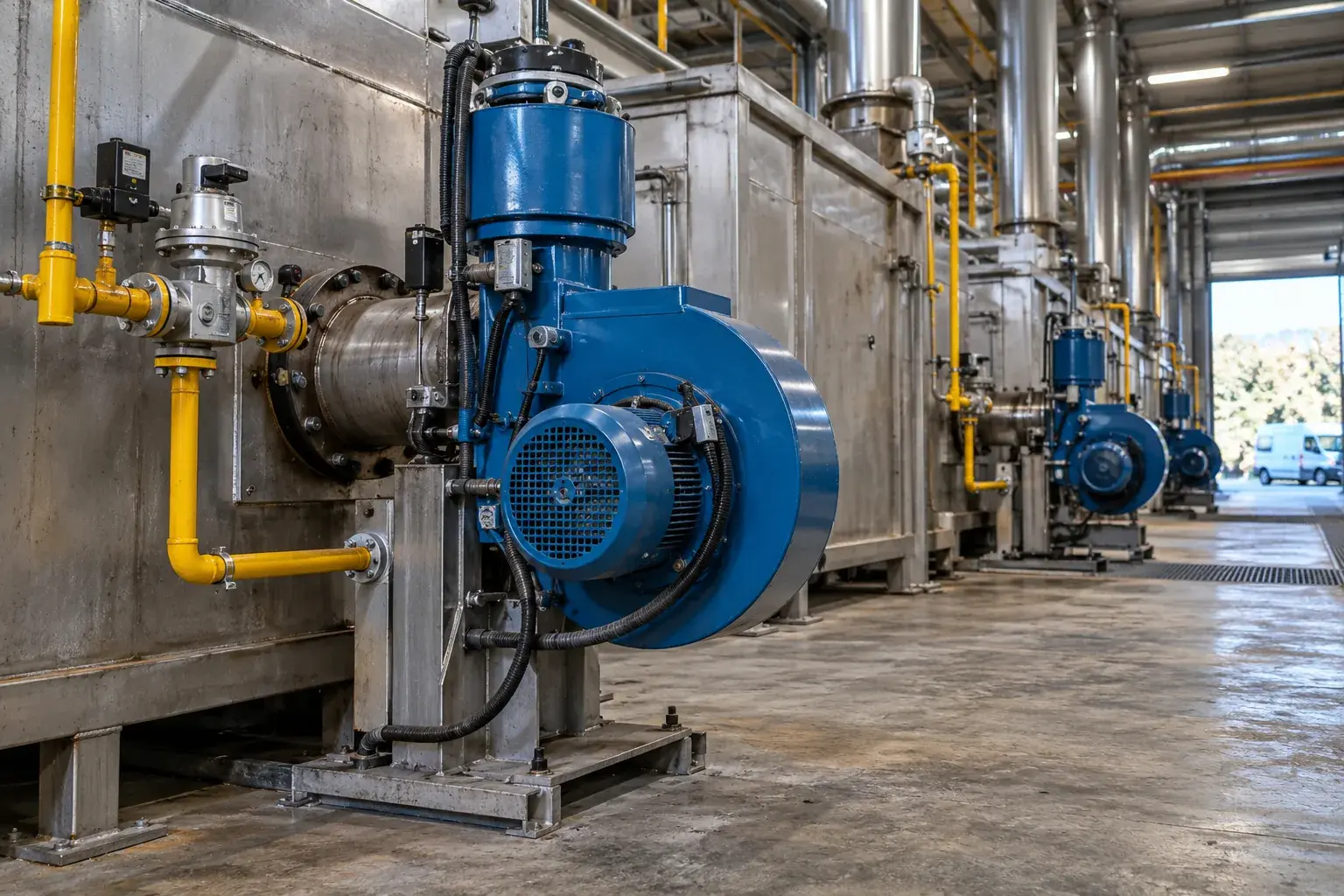

Газоснабжение линии подготовки металла с погружным нагревом в Сочи
Газоснабжение линии подготовки металла с погружным нагревом в Сочи
Производственная мойка требует тепла еще до начала основной смены: ванны должны выйти на рабочий режим. На новой линии подготовки металла в Сочи согласуем газоснабжение с погружным нагревом. Здесь газовая сеть связана с составом раствора, конструкцией жаровой трубы и защитами технологического процесса.
От теплового баланса к газовой нагрузке
На площадке проверяем число ванн, порядок их запуска, размещение горелок и пути отвода продуктов сгорания. Вместе с технологом определяем потребность на разогрев и поддержание температуры. Одновременный холодный пуск линии может отличаться от обычной работы; газопровод рассчитываем по согласованным режимам.
В технической информации Honeywell Eclipse ImmersoJet описана горелка, подающая горячие продукты сгорания внутрь погружной жаровой трубы. Камера сгорания располагается вне ванны. Жидкость нагревается через стенку трубы; пламя не должно барботировать прямо в моющем растворе.
Раствор влияет на выбор оборудования
Состав ванны сообщаем изготовителю до выбора горелки и материала трубы. Для фосфатирующих растворов документация отдельно рассматривает отложения и ограничения тепловой нагрузки. Для высоковязких жидкостей такой способ нельзя назначать по аналогии с водой. Возможность применения подтверждаем для конкретного процесса.
Газовую трассу увязываем с заводским узлом отсечения, подачей воздуха, дымоотводом и доступом к обслуживанию. Опоры не передают вес трубопровода на корпус горелки. Присоединения оставляем доступными для контроля; расположение арматуры не должно вынуждать персонал подходить к горячим частям оборудования.
Проверяем причины неустойчивого нагрева
Для диагностики применяем манометры подходящего диапазона, газоанализатор и приборы контроля температуры. Сверяем давление при работе нескольких потребителей, подачу воздуха и состояние дымового тракта. Измерения выполняем в предусмотренных контрольных точках с соблюдением порядка пуска и безопасного останова.
Если ванна нагревается медленно, проверяем тепловую нагрузку, отложения на трубе и режим перемешивания. Увеличение расхода газа без выяснения причины может перегреть трубу. При потере сигнала пламени исследуем датчик, электроподключение и условия горения; отключение защиты ради устойчивого запуска недопустимо.
Защиты относятся ко всей линии
Положение погружной трубы согласуем с возможным изменением уровня жидкости. Проверяем предусмотренное прекращение нагрева при опасном снижении уровня, отклонении температуры и нарушении подачи воздуха. Испытание отсечения топлива и контроля пламени выполняем по проекту и документации комплектного оборудования.
Для применимой сети газораспределения и газопотребления учитываем СП 62.13330.2011 в актуальной редакции, включая изменения № 1-4. Заводская документация определяет условия конкретной горелочной системы; зарубежные ссылки на нормы не заменяют российский проект. После наладки передаем исполнительную схему, измеренные режимы и порядок остановки каждой ванны. Для эксплуатации важна возможность безопасно обслужить одну секцию, сохраняя предусмотренный режим остальных участков линии.
Частые вопросы
Пламя соприкасается с раствором?
В рассматриваемой схеме продукты сгорания проходят внутри трубы, а раствор находится снаружи.
Одна горелка подходит для любых ванн?
Нет. Состав жидкости, тепловая нагрузка и конструкция трубы определяют выбор.
Можно ли увеличить мощность при отложениях?
Сначала устанавливаем причину и выполняем согласованное обслуживание. Произвольное увеличение нагрева способно повредить оборудование.
