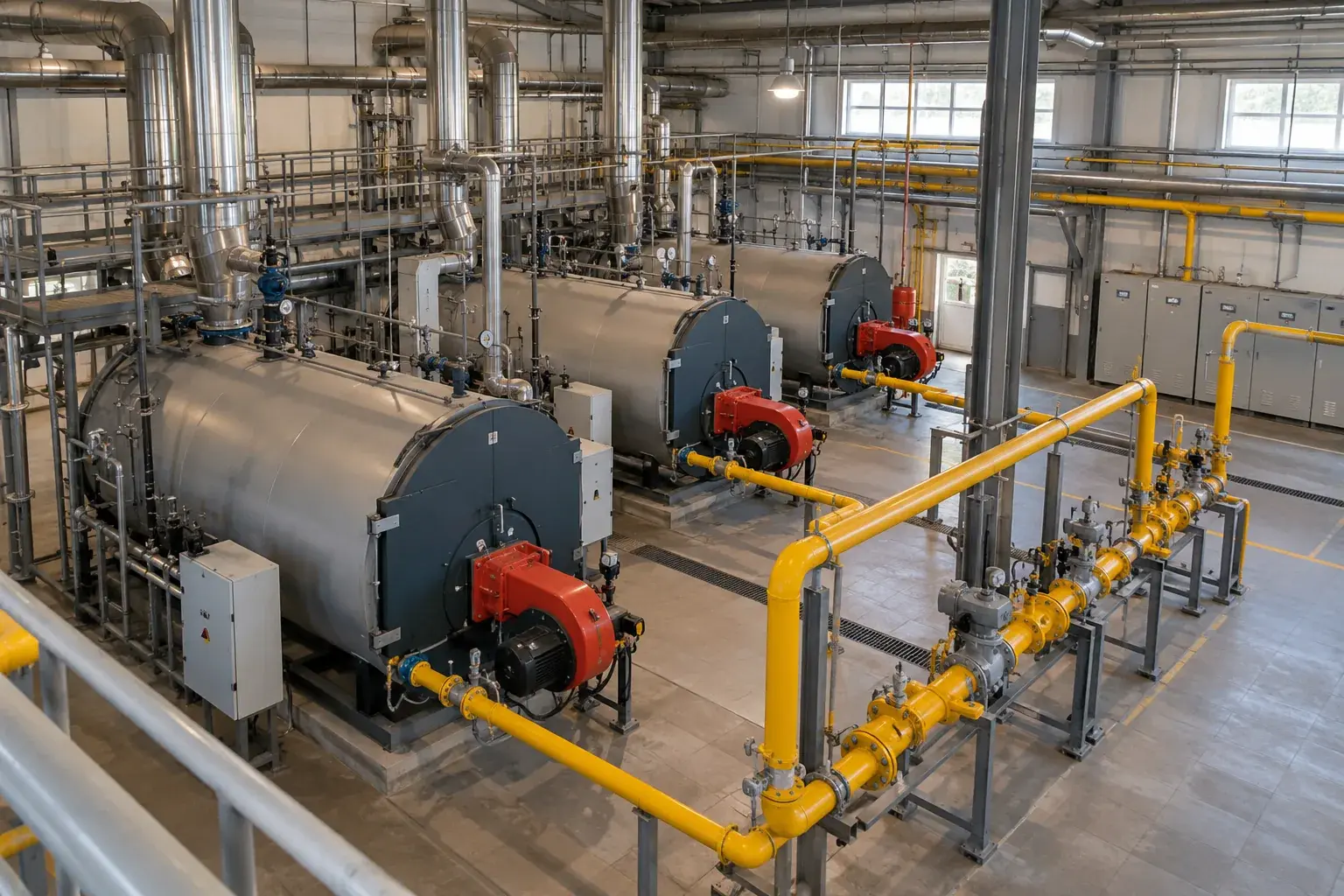

Газоснабжение котельной санатория с кислородной коррекцией горения в Сочи
Газоснабжение котельной санатория с кислородной коррекцией горения в Сочи
Кислородный датчик в дымоходе помогает управлять горением, но не проверяет герметичность газопровода. В новой котельной санаторного комплекса Сочи поэтому разделяем задачи: безопасно подать газ, согласовать работу котлов и настроить горение в рабочих режимах. Коррекция по дымовым газам дополняет эту систему. Она не заменяет газовую рампу, контроль пламени, отсечку и правильную базовую наладку.
Режимы санатория задают расчет подачи
До выбора автоматики выезжаем на площадку, уточняем состав котлов, размещение ввода, трассу и доступ к арматуре. Проверяем исходные условия подключения и расчетное потребление при разных сочетаниях работающего оборудования. Лазерным дальномером снимаем трассы, по проекту определяем места измерений давления. Потребление котельной оцениваем вместе с другими подключенными нагрузками.
Подбор газовой линии связываем с допустимыми параметрами конкретных горелок. Давление на вводе не равно давлению у горелки при изменении расхода. Проверяем сопротивления участков и устройств, работу регулятора, фильтра и запорной арматуры. При нехватке давления не пытаемся исправить ситуацию изменением воздушной настройки: сначала устраняем причину в подающей системе.
Кислородная коррекция имеет свои границы
В технической документации Weishaupt цифровое управление W-FM 200 предусматривает работу с кислородным зондом и соответствующим модулем. По содержанию кислорода в дымовых газах система корректирует подачу воздуха для горения. Поддержка этой функции зависит от исполнения оборудования. Наличие похожего контроллера без нужного модуля не подтверждает ее готовность.
Отдельно рассматриваем контроль угарного газа: он не появляется автоматически вместе с кислородным датчиком. Состав измерительных каналов и реакции автоматики определяет проектная комплектация. Не обещаем одинаковую экономию топлива любому санаторию. Результат зависит от исходной наладки, нагрузок и оборудования; сначала нужен устойчивый базовый режим, затем допустимая коррекция.
Газовую безопасность проверяем своей цепочкой
Проект газовой сети сверяем с условиями подключения; нормативную основу для нее определяем по СП 62.13330.2011 с актуальными изменениями. До закрытия участков проверяем трассы, соединения, опоры и доступ к отключающим устройствам. Испытания выполняем по согласованной программе с подходящими манометрами. Настройку и пуск проводит квалифицированная команда в предусмотренном порядке, а не оператор случайным изменением уставок.
Проверяем реакции на контролируемые отказы: отсутствие пламени, нарушение предусмотренного давления, сигналы безопасности и запрет подачи топлива. Последовательность должна соответствовать конкретной автоматике. Если проверка не проходит, выясняем состояние датчика, цепи и исполнительного устройства. До исправления не компенсируем неисправность отключением защиты и не считаем ее замененной наблюдением за экраном.
Зонд сверяем с независимым измерением
При наладке используем подготовленный газоанализатор и сравниваем его показания с каналом автоматики в установившихся режимах. Проверяем место отбора, состояние зонда, герметичность измерительного тракта и влияние подсоса воздуха. Иначе показание может описывать разбавленный поток в дымоходе, а не реальный процесс горения. Универсальную целевую концентрацию для всех котлов не назначаем.
После настройки проходим согласованный диапазон нагрузок, регистрируем параметры и проверяем переходы между режимами. Обнаруженные расхождения устраняем с повторной проверкой затронутой части. Эксплуатации передаем схему газоснабжения, протоколы, разрешенные настройки и порядок обслуживания измерительных каналов. Так котельная получает связанную систему подачи и управления, где ясно, за что отвечает каждая защита.
Частые вопросы
Достаточно установить только кислородный зонд?
Нужны совместимые модуль, автоматика, исполнительные устройства и наладка.
Один датчик одновременно контролирует кислород и угарный газ?
Это разные измерительные задачи; возможности определяет конкретная комплектация.
Низкое давление можно исправить воздушной настройкой?
Сначала проверяют газоснабжение и его расчетные параметры.
