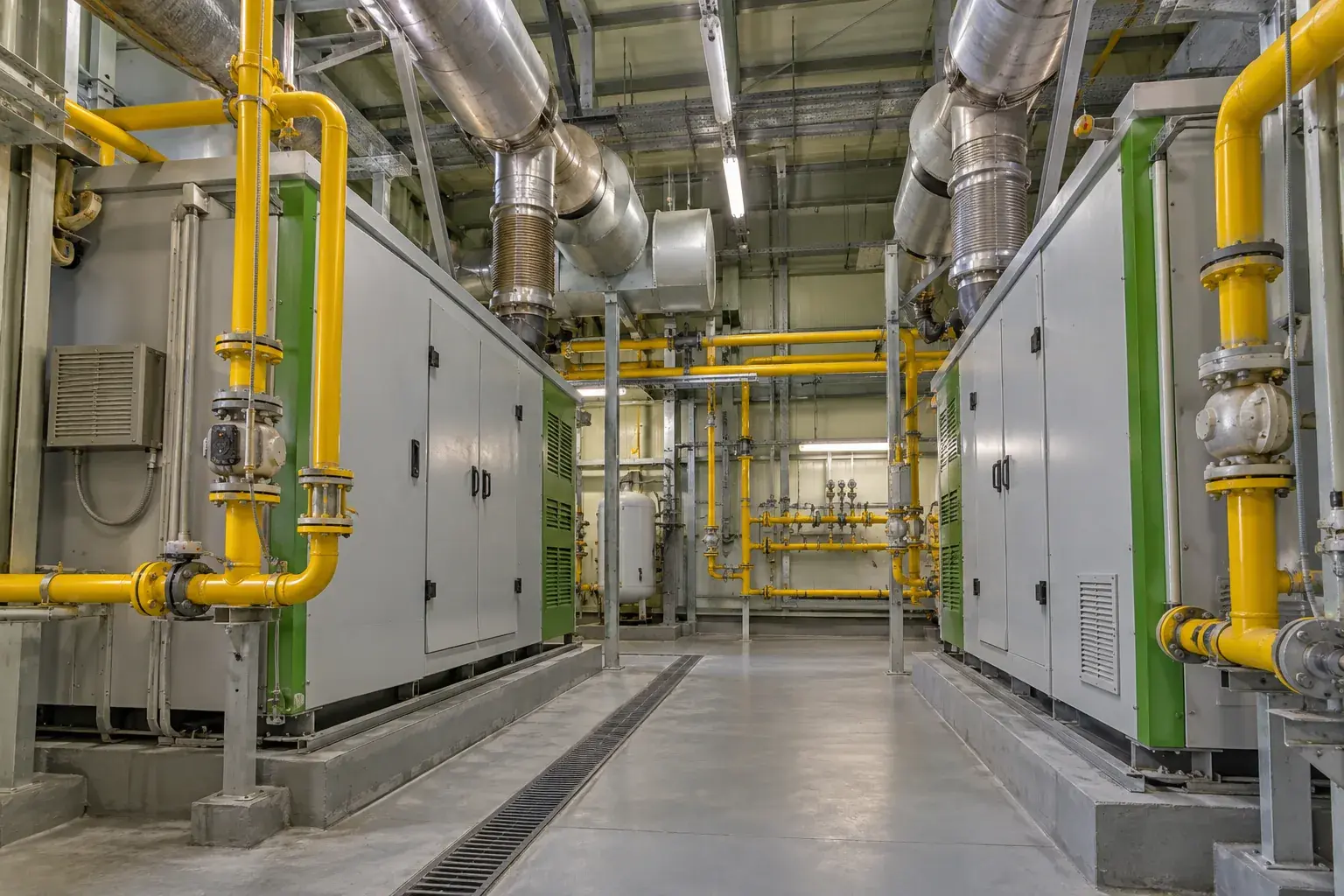

Газоснабжение когенерационного энергоблока гостиницы в Адлере
Газоснабжение когенерационного энергоблока гостиницы в Адлере
Когенерационный модуль получает топливо для совместной выработки электричества и тепла. Поэтому его газовая сеть взаимодействует с режимами энергоблока, а не только с отопительным графиком гостиницы. В Адлере рассматриваем газоснабжение нового типового энергоблока от условий подключения до испытаний, сохраняя отдельную ответственность за электрическую и тепловую части установки.
Получаем режимы до выбора диаметра
Собираем технические условия, паспортные сведения модулей и сценарии их включения. На объекте проверяем место ввода, трассу, вентиляционные решения, выходы из помещения и доступ для отключения. Выясняем, какие агрегаты могут работать одновременно и какие изменения ожидаются при остановке части оборудования. Номинальный расход одного двигателя не описывает всю сеть.
Проектировщик сопоставляет расчетный расход, потери давления и допустимые условия на входе каждого модуля. В перечень исходных данных включаем состав и требования к качеству топлива. Возможность получать электричество не означает, что оборудование пригодно для любого газа. Изменение состава агрегатов возвращает нас к проверке проектной схемы, а не к увеличению уставки на месте.
Разделяем трубопровод и заводскую газовую рампу
Сверяем границу поставки изготовителя: что приходит собранным, что монтируется на площадке и какие соединения после этого необходимо испытать. В техническом бюллетене Bosch для определенных модулей CE описана отдельная поставка газовой рампы и последующая проверка ее сборки. Это историческая документация конкретных исполнений, а не универсальное правило комплектации всех современных энергоблоков.
Для выбранного изделия получаем соответствующее руководство и комплект соединений. Трубопровод закрепляем так, чтобы его масса и монтажное усилие не передавались на рампу. Применяем подходящие ключи с контропорой, контролируем соосность и доступ к обслуживанию. Соединение не подтягиваем корпусом регулятора, а выявленный перекос устраняем до окончательной сборки.
Согласуем отключение с остальными системами
На схеме выделяем местное и общее прекращение подачи, контроль состояния и разрешенные условия возврата. Согласуем взаимодействие с вентиляцией, контролем загазованности и заводской автоматикой энергомодулей. При этом не приписываем газовому подрядчику готовую схему параллельной работы генератора с электросетью: такой режим требует самостоятельного проекта и проверок соответствующих специалистов.
Перед закрытием участков выполняем осмотр трассы и арматуры. Проверяем защиту проходов, положение опор, маркировку и возможность безопасно подойти к отключающему устройству. Скрытый за агрегатом кран неудобен именно в тот момент, когда нужно быстро разобраться в состоянии системы. Расстановку корректируем на стадии рабочих решений, сохраняя требуемые проходы.
Испытываем согласованные границы и режимы
Применимость СП 62.13330.2011 определяем для конкретной сети газопотребления. Зарубежное испытательное давление из старого бюллетеня не переносим в российский проект. Метод, среду, давление и выдержку назначаем по действующей документации и условиям всех включенных элементов. Используем подходящий поверенный манометр; поиск утечки открытым огнем исключен.
После устранения выявленного несоответствия повторяем предусмотренный контроль. При пусконаладке с участием уполномоченных специалистов проверяем подачу при согласованных комбинациях работы и остановку по заданным сигналам. Передаем исполнительную схему, акты испытаний и границы обслуживания. Для подготовки работ гостинице требуется организовать доступ к энергоблоку и согласовать режимы с ответственными за смежные установки.
Частые вопросы
Можно ли заменить модуль без пересмотра газа?
Сначала сравниваем требования к топливу, расходу и входным условиям. Совпадения электрической мощности недостаточно.
Газовая приемка разрешает параллельную работу с сетью?
Нет. Она подтверждает свою часть, а электрические соединения, защиты и допуск энергоблока проверяются отдельно.
Какие сведения нужны до комплектации?
Точное исполнение агрегата, документация его газовой рампы, режимы совместной работы и согласованные границы поставки оборудования.
