Газоснабжение керамического производства с роликовой печью в Сириусе
Газоснабжение керамического производства с роликовой печью в Сириусе

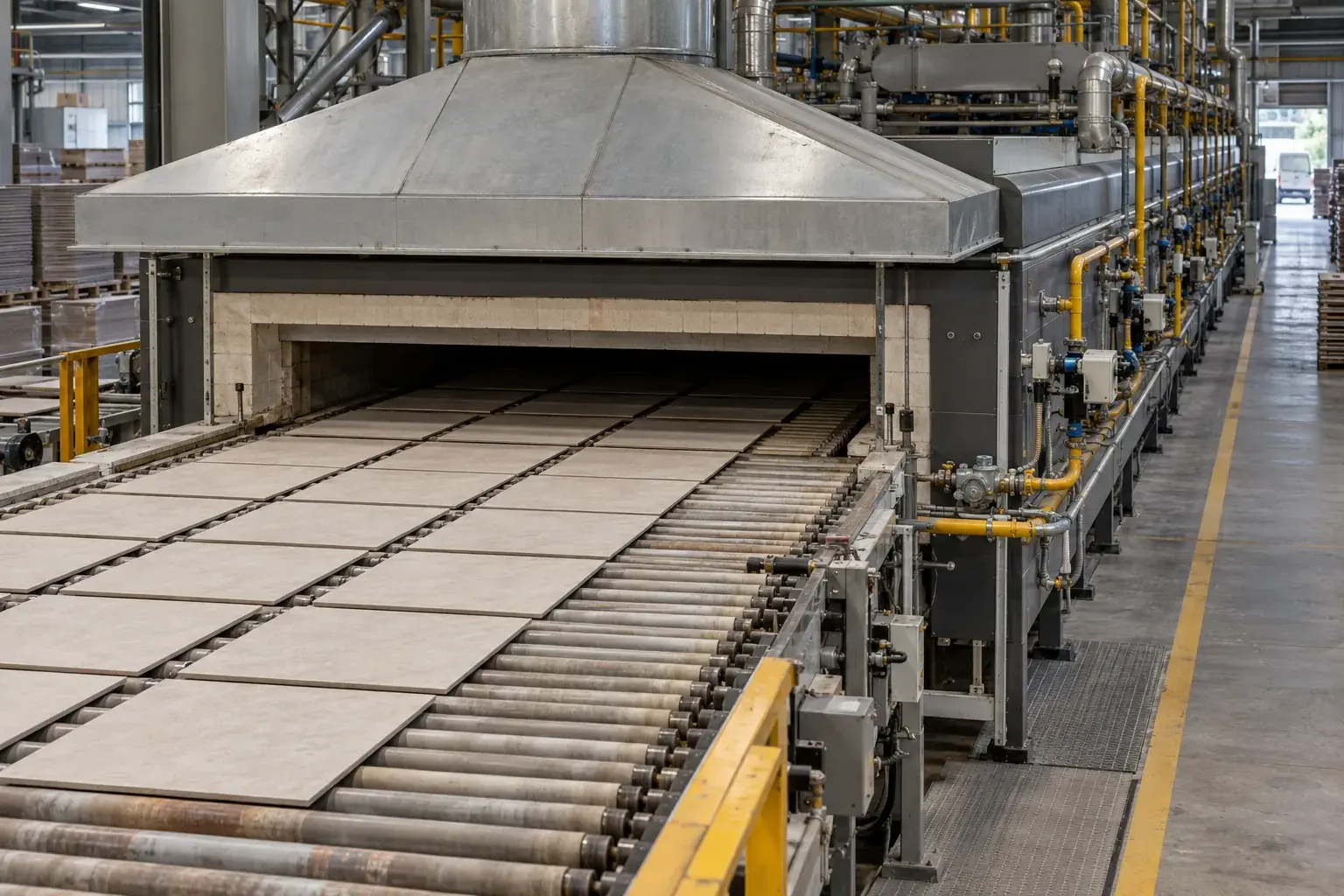

Роликовая печь перемещает керамические изделия через последовательные зоны нагрева, поэтому газоснабжение рассчитываем для всей технологической линии. На новом производстве в Сириусе согласуем топливную сеть с горелками, воздухом горения и удалением продуктов сгорания. Подключить трубу к корпусу печи - только небольшая часть этой работы.
Получаем исходные данные от технолога
Уточняем производительность, состав изделий, температурный график и режимы остановки. По документации линии определяем расход топлива, параметры на границе подключения и количество горелочных зон. Сравниваем их с техническими условиями газоснабжения площадки. Планируем размещение арматуры так, чтобы доступ к ней сохранялся при обслуживании печи и движении производственного транспорта.
Лазерным дальномером проверяем трассу в корпусе, на плане отмечаем опоры, пересечения и проходки. Газопроводы не должны становиться случайными опорами технологического оборудования. Учитываем перемещения нагретых частей и согласуем места соединения с печью. Для сети газопотребления применяем СП 62.13330.2011 с действующими изменениями; сам процесс обжига рассматриваем вместе с документацией технологической линии.
Горелочные узлы выбираем по исполнению
Для подходящего варианта изучаем BIC с керамической трубой TSC по инструкции Honeywell Elster Kromschroeder. Проверяем обозначение горелки, допустимое топливо и конструкцию печной стены. Керамический элемент устанавливают без недопустимых механических напряжений, а фланцевый узел должен обеспечивать предусмотренную герметичность. Неподходящий размер нельзя компенсировать случайной набивкой зазора.
Газовую и воздушную части увязываем с регулированием отдельных зон. Подбираем арматуру, исполнительные устройства и контроль пламени по схеме изготовителя. Положение обслуживаемых элементов проверяем на компоновке до изготовления трубной обвязки. Способ контроля подачи воздуха и взаимодействие с вытяжкой согласуем с проектировщиком автоматики, исключая независимый запуск топлива при неподтвержденных условиях.
Испытания разделяем по назначению
Смонтированную сеть проверяем по утвержденной программе до технологического пуска. Манометрами контролируем соответствующие участки, газоанализатором и предусмотренными средствами проверяем состояние рабочей зоны. Результаты записываем с привязкой к месту измерения и режиму. Произвольное давление из инструкции на другую горелку не используем как норматив приемки газопровода.
Сигналы защит и аварийного прекращения подачи испытываем вместе со специалистами печи. Проверяем предусмотренную реакцию на потерю пламени, недостаток воздуха и отказ связанных устройств. Пуск выполняет подготовленный персонал по согласованной процедуре изготовителя. Не предлагаем владельцу самостоятельную настройку газовоздушного соотношения и не отключаем блокировки при нестабильном розжиге.
Принимаем линию на согласованных режимах
После разрешенного ввода сравниваем параметры по зонам и поведение печи при изменении нагрузки. Анализ продуктов сгорания и данные автоматики рассматриваем вместе: температура в одной точке не показывает качество горения по всему корпусу. Контролируем доступ к проходам и отсутствие влияния смежной вентиляции на предусмотренную работу оборудования.
При отклонении сначала сохраняем журнал событий и определяем, связано ли оно с топливом, воздухом, датчиком либо состоянием горелочного узла. Поврежденную керамику осматриваем после безопасной остановки и охлаждения в установленном порядке. После ремонта повторяем соответствующие проверки, передаем исполнительные схемы и протоколы. Для расчета газоснабжения керамического производства предлагаем начать с паспорта печи и технических условий: они определяют границы сети, состав защиты и объем пусковых работ.
Частые вопросы
Одинаковые горелки подходят к любой роликовой печи?
Исполнение выбирают по тепловой задаче, топливу и конструкции линии.
Стабильная температура означает исправность всех защит?
Защитные функции испытывают отдельно по программе.
Керамическую трубу можно осмотреть сразу после остановки?
Осмотр выполняют после предусмотренного безопасного отключения и охлаждения.
