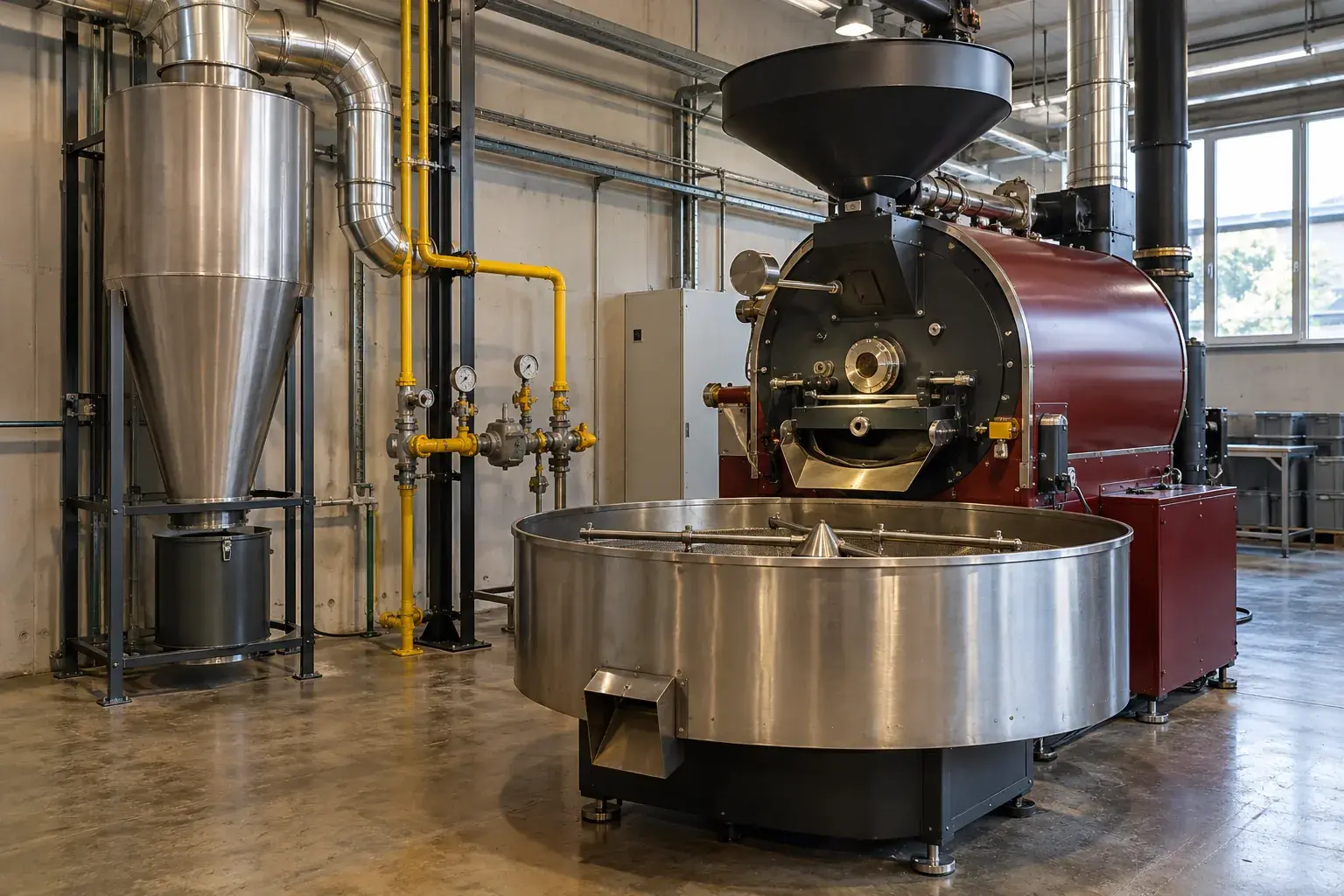

Газоснабжение цеха обжарки кофе в Сириусе
Газоснабжение цеха обжарки кофе в Сириусе
Ростер меняет тепловую нагрузку во время обжарки, а его вытяжная система работает с горячим воздухом и остатками кофейной шелухи. Для нового типового производственного цеха в Сириусе рассматриваем газоснабжение вместе с этими условиями. Нужно обеспечить согласованное питание оборудования, доступное отключение, проверку под нагрузкой и понятную границу ответственности между газовой сетью, ростером и технологическим дымоотводом.
Паспорт ростера предшествует трассе трубы
Собираем перечень потребителей с видом газа и характеристиками конкретных исполнений. Если предусматривается дожигатель, учитываем его отдельно. Расчетный расход не выводим из массы одной порции кофе: для линии нужны режимы одновременной работы оборудования и параметры подключения. Возможности присоединения проверяем до заказа устройств.
На объекте размечаем трассу, опоры и места обслуживания. Лазерный измеритель и рулетка помогают сопоставить путь газопровода с проходами и открыванием сервисных дверей. Ростер не должен оказаться зажат между трубой и стеной так, что очистка нижнего отсека становится невозможной. Подачу газа увязываем с согласованной расстановкой всего цеха.
Давление на горелке отличается от давления на вводе
В руководстве Diedrich IR Series 2017 года различаются входное давление и показание манометра горелочного коллектора. Предусмотрены внешний регулятор и доступное отсечение; заводской горелочный клапан не используется вместо входного регулятора. Эти особенности показывают, какие точки нужно проверить при подборе и наладке.
Документ относится к определенным историческим исполнениям IR. Его американские единицы, уставки, резьбы и одобрения не переносим в российский проект. Для поставляемого оборудования запрашиваем актуальный паспорт и монтажную документацию. Газопровод, регулятор и запорную арматуру согласуем по фактической нагрузке и условиям сети.
Газовая линия и дымоотвод встречаются в пусковой программе
При монтаже закрепляем трассу на самостоятельных опорах, сохраняем доступ к предусмотренным измерительным точкам и отключению. Испытания сети выполняем с учетом допустимых воздействий на присоединяемую автоматику. Чувствительное оборудование защищаем установленным проектом и изготовителем способом, не подвергаем его произвольно выбранному давлению испытательного насоса.
Технологический отвод воздуха не называем обычной кухонной вентиляцией. Для ростера важны его сопротивление, независимое крепление и возможность очистить отложения. Предусмотренную изготовителем связь горелки с воздушным режимом проверяем в составе согласованной программы. Газовая часть не заменяет отдельного проектирования этого тракта.
Измерение под нагрузкой объясняет нестабильный нагрев
Подключаем подходящий манометр к предусмотренной точке и регистрируем режим работы потребителей. Сопоставляем параметры при отдельном и совместном запросе оборудования. Если подача проседает, разделяем причины: возможности ввода, сопротивление линии, настройку регулятора и состояние конкретного аппарата. Увеличение уставки без этой проверки может замаскировать недостаточную пропускную способность.
После устранения замечаний повторяем согласованные проверки герметичности и работы защит. Применяем предусмотренные средства обнаружения утечки; открытое пламя для поиска неплотности недопустимо. Пуск организуем с ответственными участниками и документами допуска, а не пробным включением оборудования сразу после сборки трубы.
В проекте учитываем СП 62.13330.2011 в применимой части газораспределения и газопотребления с действующими изменениями. Передаем исполнительную схему, результаты испытаний и порядок отключения. Для следующего шага согласуем обследование площадки и паспорта ростеров, чтобы производственная задача определяла сеть, а не наоборот.
Частые вопросы
Достаточен ли штатный манометр ростера?
Сначала выясняем, какую точку он измеряет; горелочный коллектор и ввод оборудования дают разные сведения.
Можно ли подвесить дымовую трубу на корпус?
Допустимые нагрузки и крепление определяются изготовителями; тяжелый тракт требует предусмотренных опор.
Считается ли дожигатель частью той же нагрузки?
Его потребление включают в расчет по фактическому составу и режимам оборудования.
