Газовый двигатель может приводить компрессор климатической системы. Для бизнес-центра такое решение объединяет топливную сеть и многозонное кондиционирование, но не делает их одним трубопроводом. На новом объекте в Сочи мы начинаем с совместного задания газовой и климатической частей: источника газа, режимов наружных агрегатов, помещений арендаторов и условий обслуживания. Выбор газомоторной схемы подтверждаем расчетом, а не обещанием универсальной экономии.
Проверяем исходные ограничения здания
Сначала сопоставляем тепловые и холодильные нагрузки, график работы бизнес-центра и технические условия подключения газа. Учитываем доступную электрическую мощность вспомогательного оборудования, размещение наружных блоков и возможность их сервисного обслуживания. Решение должно оставаться выполнимым при поэтапном заселении арендаторов и изменении загрузки помещений.

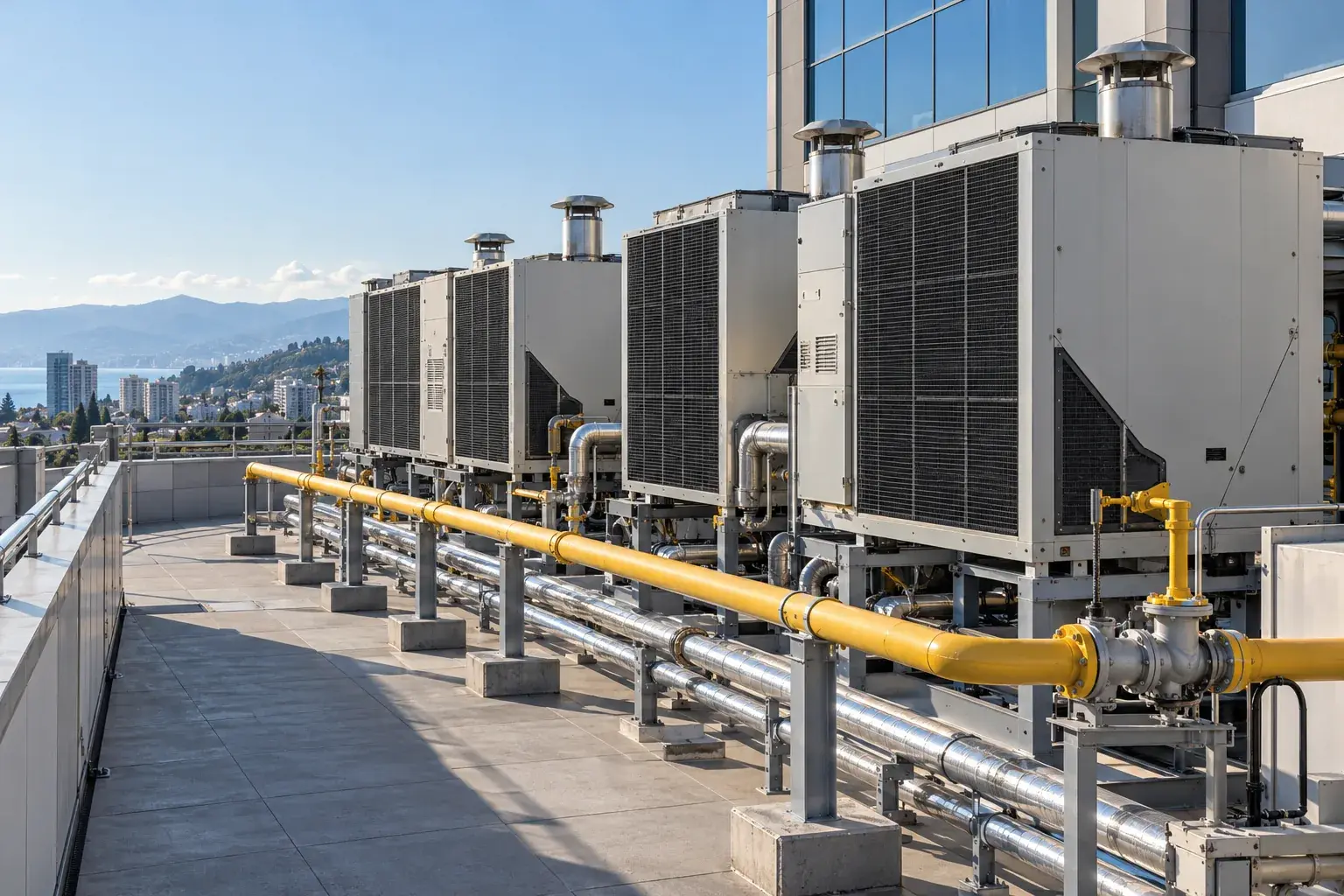

На террасе или технической площадке измеряем расстояния дальномером, проверяем несущие основания по проекту и осматриваем расположение окон и воздухозаборов. Продукты сгорания не должны возвращаться в здание. Отдельно оцениваем распространение шума и доступ для обслуживания двигателя. Размер площадки проверяем вместе с рабочими проходами и маршрутом замены оборудования, а не только по габариту корпуса.
Газовая сеть встречается с холодильной системой
Пример конструкции и монтажа изучаем по первичной документации Panasonic GHP. В доступном руководстве семейства GE2 описаны наружное размещение, закрепление агрегата, подключение хладагентных труб и проверки герметичности. Это документация конкретного поколения, поэтому ее числовые параметры не переносим на другое исполнение: выбранная модель должна иметь собственный паспорт и комплект актуальных инструкций.
По газовой части связываем ввод, учет, регулирующие и отключающие устройства, опоры и ответвления к агрегатам. По климатической - трассы хладагента, разветвления, теплоизоляцию, внутренние блоки и управление. Газомоторный тепловой насос отличается от абсорбционной машины: двигатель передает механическую работу компрессору. Путать топливный газ с газовой фазой хладагента при чтении схем особенно опасно, поэтому обозначения сетей делаем однозначными.
Диагностируем каждый контур своим способом
Состояние топливной линии проверяем газоанализатором и предусмотренными методами контроля герметичности; давление измеряем в согласованных точках подходящим манометром. Для холодильной части применяем совместимые коллектор, вакуумный насос, электронный вакуумметр и весы. При пайке выполняем предусмотренную изготовителем защиту внутренних поверхностей труб азотом. Режимы испытаний и заправки берем из документации фактически установленной модели.
Неустойчивую работу агрегата разбираем по журналу событий и измерениям под нагрузкой. Снижение производительности может возникать из-за топливного питания, воздушного обтекания, загрязнения или состояния холодильного контура. После определения причины обслуживаем соответствующий участок, восстанавливаем проектное состояние и повторяем проверку. Добавлять хладагент или менять газовые настройки по одному внешнему признаку нельзя.
Завершаем общей проверкой бизнес-центра
При проектировании и устройстве газовой сети учитываем СП 62.13330.2011 с действующими изменениями. Для климатических систем здания используем применимые положения СП 60.13330.2020, отдельно сверяя назначение и высоту объекта. Нормы для сетей, заводское руководство двигателя и расчет холодильного контура решают разные задачи; один документ не заменяет остальные.
В пусконаладке проверяем работу зон, разрешения запуска, защитные остановы, передачу сообщений и восстановление после предусмотренных нарушений питания. Исполнительные схемы разделяют газовую и холодильную части, показывают сервисные границы и точки измерений. В результате эксплуатация получает управляемый комплекс здания с установленным регламентом, а не только запущенные наружные блоки.
Частые вопросы
Агрегат вырабатывает электричество для офиса?
В рассматриваемой схеме газовый двигатель приводит компрессор. Электрогенерацию нельзя приписывать ей без отдельного оборудования и подтвержденной документации.
Подойдут параметры из руководства другой серии?
Нет. Рабочие условия, трассы и процедуры проверяем по выбранной модели и согласованному проекту.
Можно поставить блок рядом с воздухозабором?
Размещение рассчитывают с учетом выхлопа, воздушных потоков, окон, обслуживания и требований изготовителя. Свободного участка кровли недостаточно.
