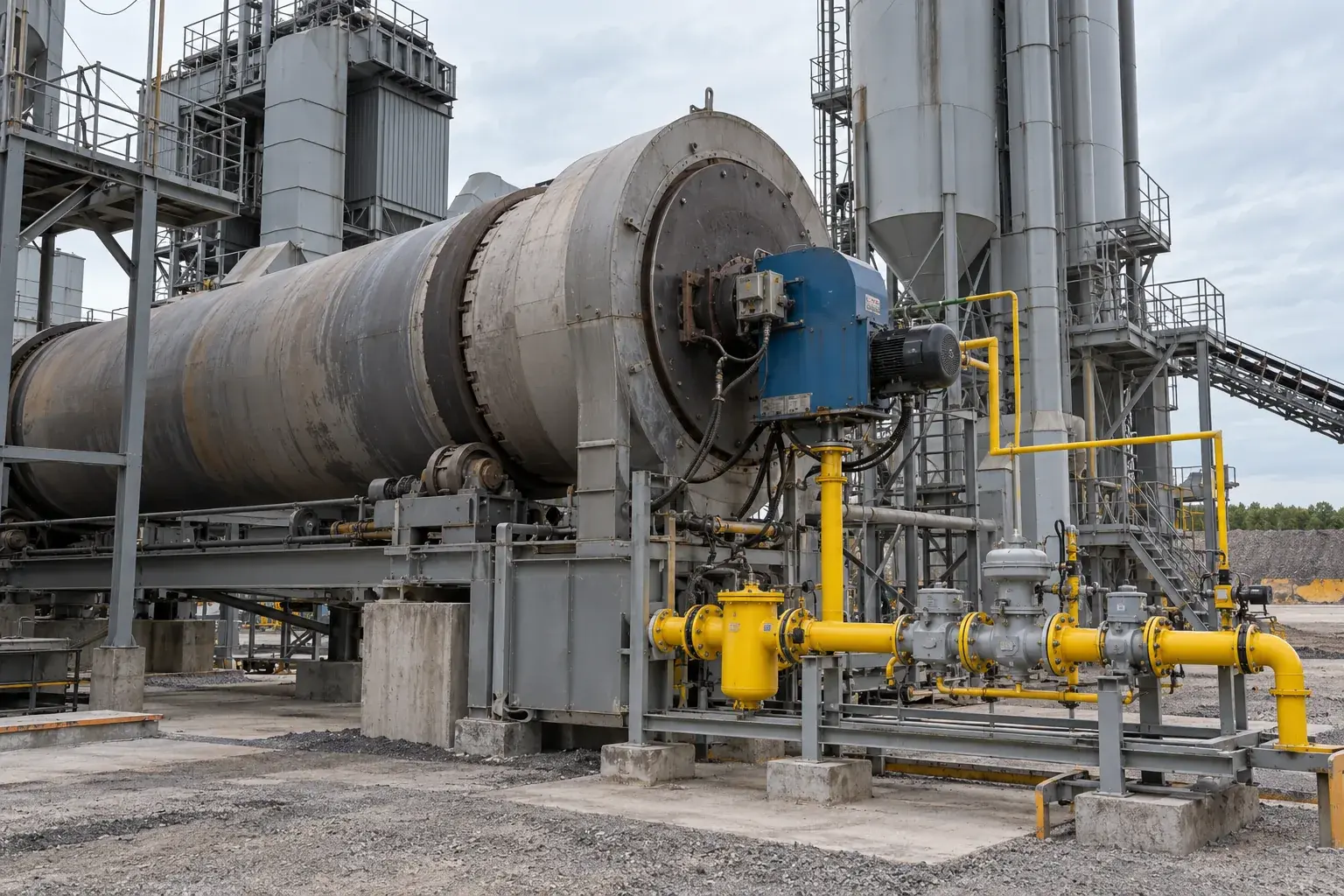

Газоснабжение асфальтного завода в Веселом
Газоснабжение асфальтного завода в Веселом
Для нового типового асфальтного завода в Веселом готовим газовую сеть к согласованному пуску сушильного агрегата. Разделяем границы испытаний.
Фиксируем топливо и границу поставки
Газовый ввод асфальтобетонного завода заканчивается у технологического потребителя, но успешное испытание трубы еще не подтверждает готовность сушильного агрегата.
До подбора труб и оборудования получаем технические условия, данные о горелке, требуемом расходе и давлении. Согласовываем, кто отвечает за площадочную сеть, заводскую газовую рампу и технологическую систему управления. Монтаж газоснабжения не означает самостоятельное изменение конструкции сушильного барабана.
В технических материалах BENNINGHOVEN для MULTI JET природный и сжиженный газ имеют различную периферию подачи. Поэтому одинаковый внешний корпус горелки не служит основанием подключать другое топливо. Исполнение подтверждаем по заводской документации конкретной установки, не по общей фотографии.
Обследуем маршрут с учетом движения техники
На площадке сопоставляем трассу с проездами, фундаментами, горячими поверхностями и зонами обслуживания. Проверяем места опор, доступ к отключающим устройствам и защищенность оборудования от механического повреждения. Геодезические привязки и отметки сохраняем в рабочей схеме.
Диаметр определяем по расчетному расходу, длине и допустимым потерям давления. Запас по пропускной способности не заменяет устойчивую работу регулятора при разных нагрузках. Отдельно проверяем, соответствует ли входное давление возможностям каждого элемента газового тракта.
Собираем сеть без нагрузки на арматуру
Трубы закрепляем на проектных опорах и проверяем соосность соединений. Применяем подходящие ключи и предусмотренный контроль затяжки, не используя корпус клапана как рычаг. После сборки выполняем установленный контроль соединений и готовности защитного покрытия.
Для конкретных газовых блоков порядок монтажа берем у изготовителя. Например, инструкция DUNGS MB-D(LE) B07 требует проверки герметичности и функции после вмешательства и отделяет испытание трубопровода от защищаемого блока. Этот малый одноступенчатый прибор не назначаем главным газовым блоком промышленной сушилки: его исполнение и пропускная способность должны соответствовать реальной подзадаче.
Различаем испытание сети и совместный пуск
Программу испытаний составляем по проекту с указанием границ и отключаемого оборудования. Поверенным манометром контролируем назначенный режим, утечки ищем разрешенными средствами. Работы на арматуре проводим после безопасного отключения; неисправность не устраняем подтягиванием случайного соединения под рабочим давлением.
При подготовке совместного пуска проверяем согласованные сигналы разрешения и останова. Наладчик технологического агрегата подтверждает допустимость работы горелки; специалист по сети проверяет газовые параметры в предусмотренных режимах. При отклонении сначала определяем участок причины: ввод, редуцирование, фильтр или заводское оборудование.
Готовность подтверждаем комплектом документов
Для проектирования и приемки газовой сети учитываем СП 62.13330.2011, предварительно проверив применимые изменения и особенности промышленной площадки. Иностранная декларация на клапан не является разрешением на весь российский производственный комплекс. Уставки горелки не берем из инструкции другого типоразмера.
В исполнительную ведомость заносим трассы, диаметры, точки измерения, границы испытаний и состав защит. Заказчику передаем документы контроля и условия дальнейшего пуска. Для площадки в Веселом начинаем с выезда и сверки исходных данных завода: задача завершается согласованной готовностью газоснабжения, а не одним установленным счетчиком.
Частые вопросы
Можно изменить горелку без проверки сети?
Новые расход, давление и алгоритм управления требуют сверки всего газового тракта.
Доказывает ли герметичность правильную работу регулятора?
Нет, функциональные проверки и поведение при изменении нагрузки рассматриваем отдельно.
Кто назначает давление испытания?
Его принимаем по применимым требованиям и проектной программе с учетом границ и защищаемых компонентов.
