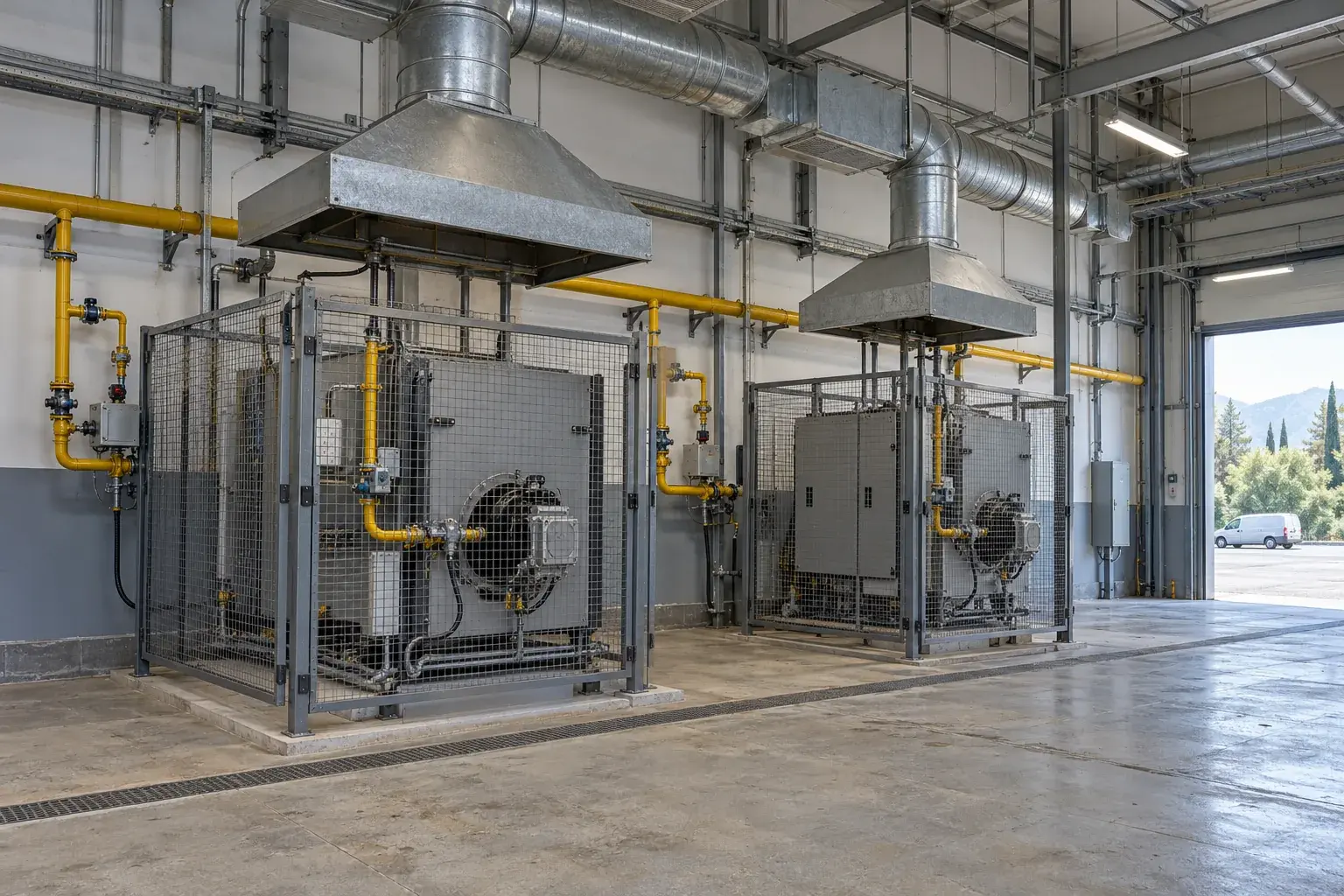

Газоснабжение испытательного корпуса с горелочными стендами в Сочи
Газоснабжение испытательного корпуса с горелочными стендами в Сочи
В испытательном корпусе режим потребления газа меняется вместе с программой стендов. Для нового объекта в Сочи мы рассматриваем ввод, разветвления и отключение каждого поста как одну сеть. Расчет должен учитывать согласованные комбинации работы, а технологическое оборудование - прекращать подачу топлива при условиях, предусмотренных его системой безопасности.
Согласуем границы сети и технологических установок
До выбора труб и арматуры приезжаем на площадку, обследуем помещение и сопоставляем расстановку стендов с вентиляцией и путями обслуживания. По технологическому заданию определяем виды газа, расходы, давления и допустимую одновременность. Изменение программы испытаний позже может изменить нагрузку на общий ввод; этот резерв проверяем расчетом.
СП 62.13330.2011 учитываем для сети газопотребления в установленной области действия. Устройство самого стенда, режим испытания и отвод продуктов сгорания требуют отдельной проектной и заводской документации. Разделяем ответственность за газовую сеть и технологический процесс до монтажа. Не называем обычную газовую арматуру разрешением на любую экспериментальную горелку.
Увязываем ветви с автоматикой горелок
На каждой согласованной ветви предусматриваем необходимые отключение, контроль и доступ к обслуживанию. Опоры воспринимают вес труб, а не передают его на присоединение стенда. Размещение газовой разводки проверяем вместе с электрическими цепями и вытяжными устройствами. Случайный перенос одного поста не должен оставить соседний без предусмотренного отключения.
В изученной серии Kromschroeder BCU назначение блоков различается: есть управление горелкой прямого розжига и схемой с запальной и основной горелками. Выбираем исполнение по заводской схеме стенда, способу контроля пламени и согласованным входным сигналам. Название серии без проверки модификации недостаточно для заказа и наладки.
Проверяем последовательность пуска по сигналам
До первого пуска контролируем герметичность сети, соответствие проводки и настроек, обработку входов и выходов. Для измерения давления используем предназначенный для газа манометр, для поиска утечек - течеискатель. Наладку горения проводим с подходящим газоанализатором и требуемой квалификацией. Испытательное давление не передаем на приборы и клапаны, для которых такой режим не предусмотрен.
При отказе запуска считываем состояние и код автоматики, затем проверяем именно соответствующую цепь: разрешение вентиляции, контроль воздуха, положение арматуры или сигнал пламени. Времена продувки и безопасности не назначаем произвольно ради запуска. Обход блокировки или последовательное нажатие сброса без выяснения причины не является устранением неисправности. После ремонта подтверждаем исправность всей согласованной последовательности.
Принимаем совместную работу постов
Проверяем не только отдельный стенд, но и разрешенные сочетания нагрузок: давление на ветвях, действие общего отключения и передачу сообщений. Фактические режимы сравниваем с расчетом. Если общий участок ограничивает расход, корректируем проектное решение; настройкой одной горелки несоответствие сети не скрываем.
В документах фиксируем границы установки, схему арматуры, протоколы испытаний и перечень параметров наладки. Персоналу передаем порядок безопасной остановки и вызова обслуживания. Для газификации испытательного корпуса в Сочи обследуем объект на месте, согласуем проект и доводим сеть до проверенного состояния. Новые стенды подключаем после повторной проверки возможностей ввода и условий их применения.
Частые вопросы
Стенды можно подключать по очереди без общего расчета?
Сеть рассчитывают по согласованным сочетаниям нагрузок и режимам.
Любой BCU подходит любой горелке?
Исполнение выбирают по схеме розжига, контролю пламени и требуемым сигналам.
Ошибка исчезла после сброса - ремонт закончен?
Необходимо найти причину и подтвердить правильную работу защит и последовательности пуска.
