Газоснабжение зерносушильного комплекса с башенной сушилкой в Сочи
Газоснабжение зерносушильного комплекса с башенной сушилкой в Сочи

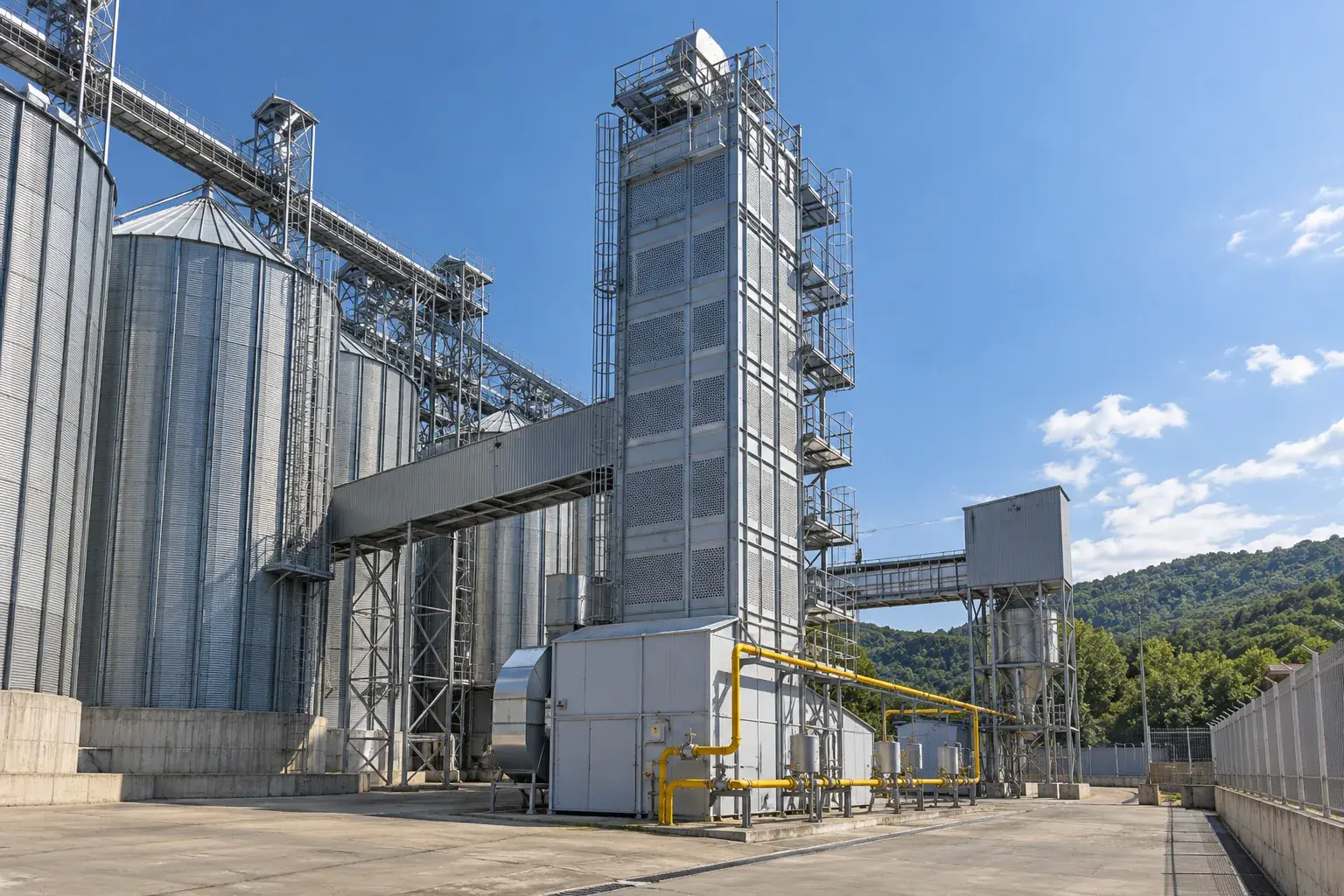

Пыль у воздухозабора башенной сушилки относится и к уборке площадки, и к надежности газового нагрева. На новом зерносушильном комплексе в Сочи рассматриваем подачу топлива вместе с движением воздуха, зерна и работой защит. Сначала выезжаем на площадку, определяем границы газовой части и получаем документацию выбранной сушилки. Башня на фотографии не дает оснований назначать параметры горелки.
Связываем топливо с непрерывной сушкой
Составляем перечень режимов: заполнение, разрешенный пуск нагрева, установившаяся сушка, останов и обслуживание. Уточняем вид топлива, исполнение горелочного оборудования и доступную подачу в точке подключения. По расходной характеристике выбранной установки рассчитываем газопровод и регулирующий узел. Учитываем одновременно работающие потребители комплекса, чтобы настройка сушилки не нарушала снабжение соседнего оборудования.
Руководство GSI PNEG-2209 для башенных сушилок связывает безопасность с исправностью ограждений, блокировок и чистотой воздушного тракта. Это строительная инструкция, поэтому последовательность продувки и уставки горелки берем из отдельного эксплуатационного руководства конкретной комплектации. Зарубежное исполнение сушилки дополнительно проверяем на соответствие условиям подключения и применимым требованиям площадки.
Проверяем место рампы и воздушные пути
На обходе отмечаем газовую трассу, отключающую арматуру, доступ к фильтру и регулятору. Дальномером снимаем расстояния и отметки, проверяем места опор и защиту трубопровода от случайного удара транспортом. Подход к рампе оставляем свободным для осмотра, измерений и замены обслуживаемых элементов. Обвязку выполняем по проекту, а не по внешнему сходству с соседней установкой.
Отдельно обследуем воздухозабор и зоны накопления растительных частиц. В документации GSI указано, что пыль и шелуха не должны втягиваться в вентилятор и нагреватель. Согласуем очистку и расположение окружающего оборудования. Загрязнение не компенсируем увеличением подачи газа: сначала восстанавливаем предусмотренное движение воздуха и устраняем источник засорения.
Согласуем защиты до первого нагрева
Проверяем, какие сигналы от вентиляторов, транспортировки зерна и штатной автоматики разрешают работу горелки. Испытание запретов и аварийного останова проводим по согласованной программе совместно со специалистом оборудования. Временное шунтирование защиты не принимаем за способ наладки. Для контроля герметичности и давления используем предназначенные для газа приборы с подходящим диапазоном измерения.
Газовые сети рассматриваем в применимой области СП 62.13330.2011. Если требуется определение категории производственного помещения или наружной установки, исходные вещества и процесс оцениваем по СП 12.13130.2009. Категорию не назначаем только по слову «зерно». Редакции документов и границы ответственности фиксируем до монтажа.
Передаем комплекс с проверяемыми режимами
Во время наладки сравниваем давление у оборудования при предусмотренных режимах, записываем состояние фильтра и отклик регулирования. При нестабильности последовательно исследуем потери в трассе, работу регулятора и сигналы управления. После устранения причины повторяем тот же сценарий, сохраняя сопоставимые условия измерений.
Паллада увязывает газоснабжение с технологией всего зерносушильного комплекса. В исполнительный комплект включаем схему, контрольные точки, протоколы и порядок безопасного обслуживания. Эксплуатации нужны понятные признаки остановки и согласованный маршрут обращения в сервис. Так настройка топлива остается частью общей приемки установки, а не отдельной операцией без проверки результата.
Частые вопросы
Можно ли выбрать давление по мощности башни?
Нужны паспорт горелки, расчет трассы и параметры конкретного подключения.
Что проверяем при неустойчивом нагреве?
Подачу газа, воздушный тракт, загрязнение и сообщения штатной автоматики в согласованных режимах.
Как подготовить площадку к обследованию?
Организовать доступ к трассе, рампе и сушилке, собрать паспорта оборудования и сведения о топливе.
