Проверка измерительного узла кухни кафе Хостинского района Сочи
Как проверить настройки PM5560 и трансформаторов тока после изменения нагрузки кухни?

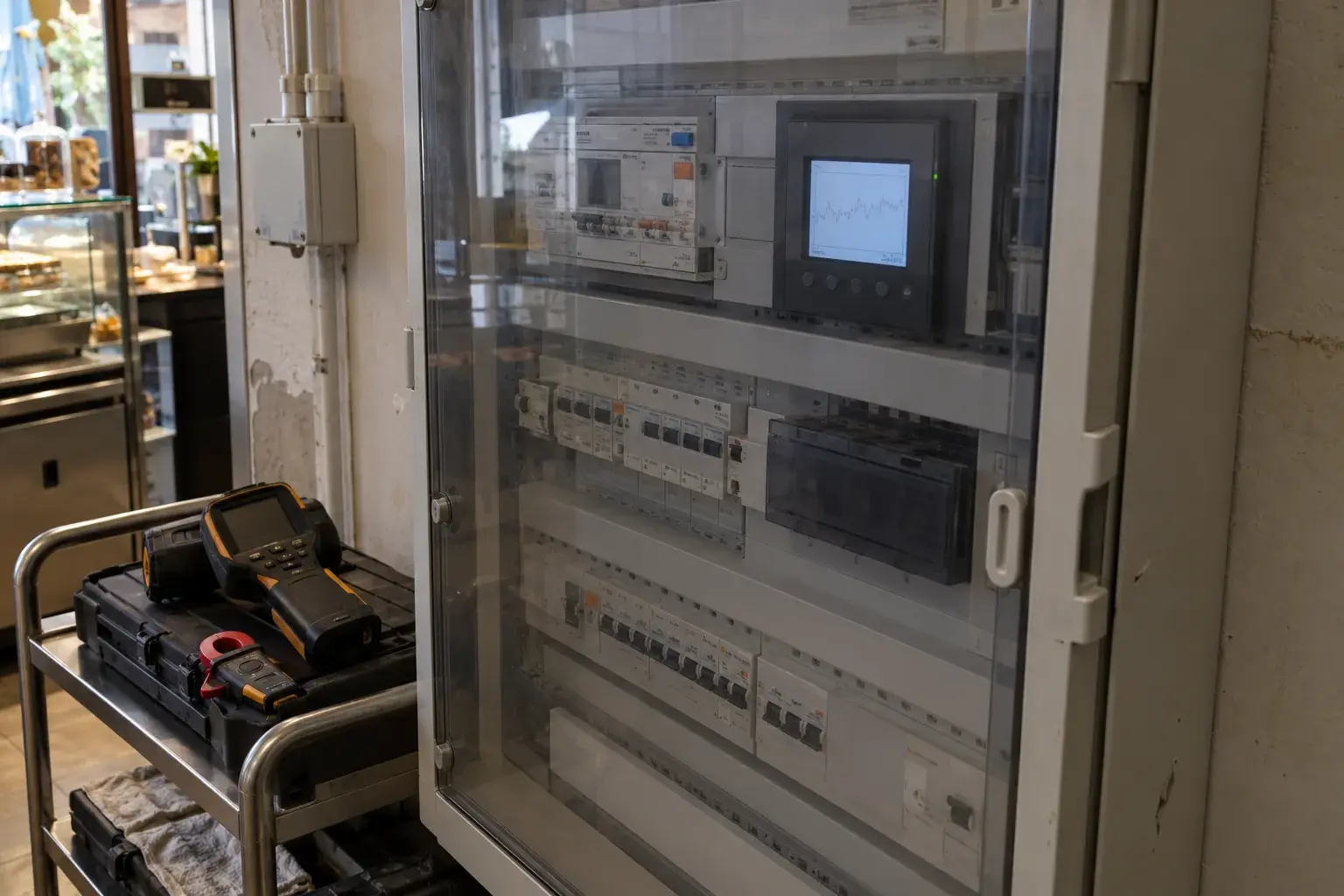

После замены части кухонного оборудования условное кафе Хостинского района Сочи может увидеть в локальном отчете странный рост потребления. Одна причина - действительно выросшая нагрузка; другая - неверная настройка измерительного узла после монтажа. На щите установлен Schneider PowerLogic PM5560 с трансформаторами тока. Начинаем с сопоставления схемы, коэффициентов и независимого измерения, а не с замены прибора или спора по счету.
Проверяем, что именно считает PM5560
Электромонтажник с допуском сверяет маркировку трех трансформаторов тока, их коэффициенты по шильдикам и параметры, введенные в меню PM5560. По инструкции Schneider проверяет конфигурацию трехфазной сети и полярность измерительных цепей. Если один трансформатор включен в обратном направлении, суммарная мощность и диаграмма фаз могут выглядеть неправдоподобно при полностью исправном дисплее. Эти действия проводят по процедуре безопасного доступа; вторичную цепь работающего трансформатора тока нельзя размыкать произвольно.
Считываем журнал показаний и фиксируем состав включенной нагрузки в одно и то же время. Токоизмерительными клещами, подходящими по диапазону, измеряем ток каждой фазы на доступных участках и сравниваем с показаниями PM5560 с учетом коэффициентов ТТ. Контрольный анализатор качества электроэнергии подключают только по утвержденной схеме. Он может показать форму тока и гармонический состав индукционной нагрузки, но эта информация не заменяет базовую проверку полярности и масштабирования измерителя.
Разделяем ошибку настройки и реальный рост нагрузки
Если коэффициент ТТ в меню не соответствует установленному шильдику, сохраняем исходные настройки, исправляем параметр по документации PM5560 и повторяем измерение. Если конфигурация верна, проверяем временной профиль: какие линии кухни работали во время пика и не появился ли новый прибор, не отраженный в исполнительной схеме. При расхождении фазной диаграммы после отключения по процедуре осматриваем вторичные клеммы и маркировку. Поврежденный провод или клемму меняем на совместимый элемент; программной коррекцией неправильное соединение не маскируем.
Результат измерительного узла не следует напрямую приравнивать к расчету энергоснабжающей организации: границы учета и класс конкретного прибора нужно сверить с договором и проектом. Здесь речь о локальном техническом PM5560 для управления кухней. ГОСТ 32144-2013 касается качества энергии в точке передачи публичной сети, а не настройки коэффициента ТТ внутри кафе. СП 256.1325800.2016 относится к проектированию электроустановок зданий; монтажные операции с PM5560 выполняем по руководству изготовителя и проектной документации.
Дополнительная работа с линиями кухни
После восстановления измерения актуализируем маркировку отходящих линий и таблицу нагрузок на дверце щита. Это помогает сопоставлять будущие пики с конкретными печами и холодильниками. Проверяем, не изменился ли состав нагрузки настолько, что проектные аппараты защиты и сечения требуют отдельного пересмотра. Нельзя просто перенести цепь на свободный автомат ради выравнивания графика: сперва проектная проверка и безопасное отключение.
Приемка и передача данных
Повторяем контроль при двух зафиксированных сочетаниях работающих приборов. Записываем модель PM5560, коэффициенты ТТ, схему фаз, контрольные токи, условия нагрузки и дату корректировки. Приемка - согласование показаний с независимым прибором в пределах применимой точности, верная диаграмма фаз и сохраненная конфигурация без тревог. Если фактическое потребление действительно выросло, честно оставляем это в отчете и предлагаем анализ режима оборудования, не объявляя исправный измеритель неисправным.
Частые вопросы
Можно исправить показания одним коэффициентом в меню?
Только после сверки установленного ТТ, схемы и контрольных измерений.
Означает ли высокий график неисправность PM5560?
Нет. Он может отражать реальную нагрузку или ошибку внешней измерительной цепи.
Нужно ли проверять каждую фазу отдельно?
Да. Суммарное число может скрыть перепутанную полярность одного трансформатора.
