Монолитное основание чиллера в Краснодаре
Как сделать основание под тяжелый чиллер, чтобы крепеж не попал в арматуру?
Основание под чиллер строят по рабочему проекту оборудования и конструкций. Ошибка в анкерном шаблоне обнаружится при монтаже машины, когда бетон уже набрал прочность. Поэтому до заливки проверяем массу оборудования, схему опирания, отметки труб и кабелей, защитный слой арматуры и координаты каждого анкера.
Габарит машины - еще не размер фундамента
Инженер сверяет паспорт чиллера: эксплуатационную массу, динамические воздействия, точки крепления и требования к сервисным зонам. На площадке проверяем несущую конструкцию под основанием и соседние инженерные трассы. Отдельно размечаем отвод конденсата и путь замены крупного узла машины.
Конструктор рассчитывает железобетон по СП 63.13330.2018, а порядок укладки и приемки бетона сверяет с СП 70.13330.2012. Размеры, класс бетона и армирование следуют из нагрузки и схемы опирания чиллера. При необходимости предусматривают виброизоляцию по заданию инженера по оборудованию.
Разделяем нагрузку и подливку
Рама чиллера может опираться не всей плоскостью. По паспорту сверяем точки передачи нагрузки и толщину выравнивающей подливки, если она предусмотрена. Проектировщик проверяет продавливание, местные усилия и анкеровку с учетом этих точек, а бригада не расширяет пятно подливки на глаз.
Перед монтажом машины рулеткой и нивелиром снимаем фактические расстояния между анкерами, отметку верха и плоскостность. При отклонении составляем перечень, согласуем исправление и только потом подаем тяжелое оборудование. Болты с наклонной осью нельзя «подтянуть» силой при установке рамы.

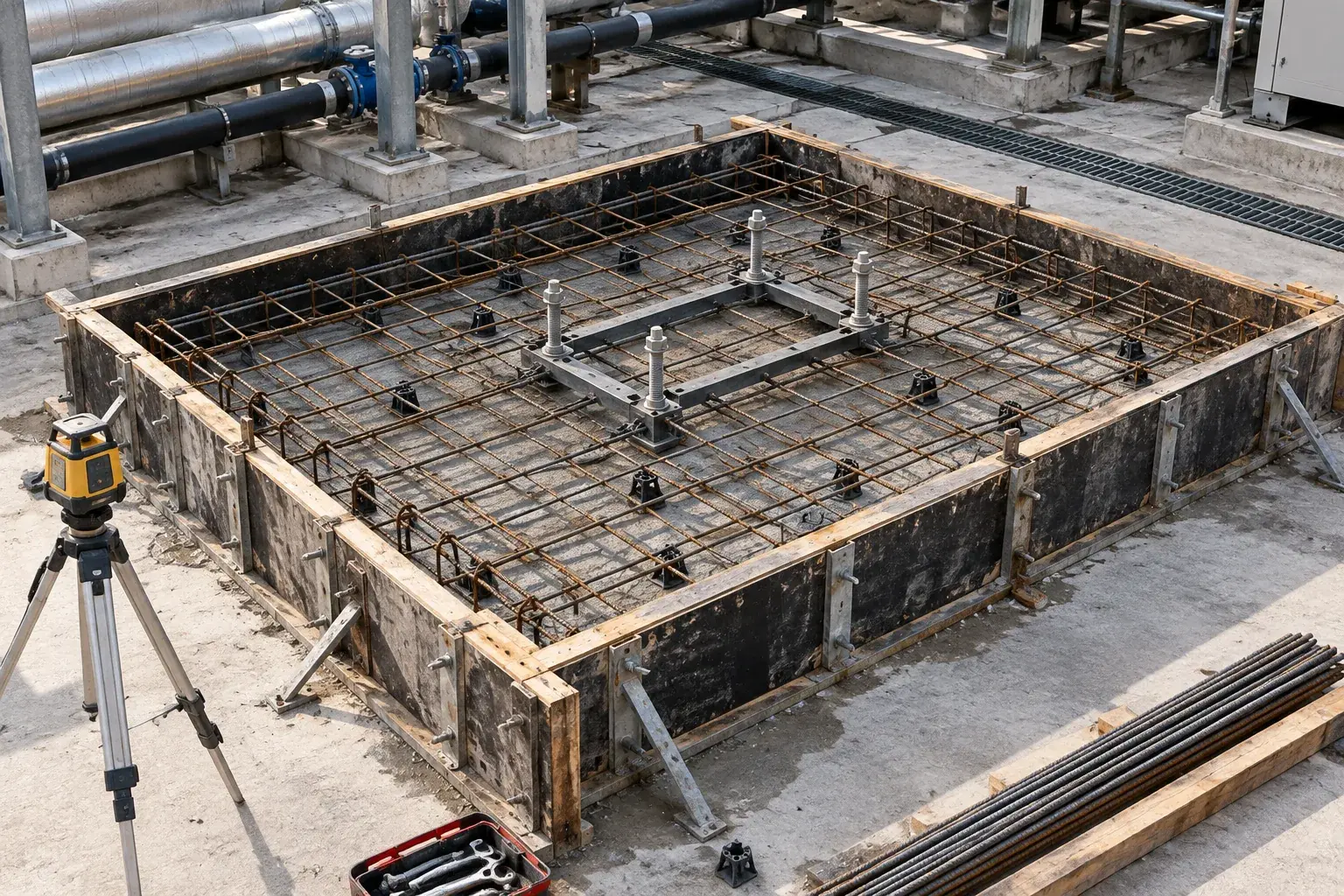

Шаблон удерживает анкер до конца заливки
Лазерным нивелиром выставляем опалубку и проектную отметку верха. Арматуру собираем на фиксаторах, чтобы защитный слой не исчез после прохода рабочих. Анкеры крепим к жесткому шаблону и проверяем диагонали между центрами отверстий; вязать их к случайной арматурине ненадежно.
До бетонирования принимаем скрытые работы: сетку, закладные, проходы и опоры. Во время подачи смеси следим за смещением анкеров и уплотняем бетон так, чтобы не сдвинуть шаблон. Если доступ к одному крепежу перекрывает труба, трассу исправляем до заливки, а не после монтажа машины.
Проверяем объем смеси
Расчетный пример, не размеры реального объекта: основание 2,4 x 1,8 x 0,35 м имеет геометрический объем 2,4 x 1,8 x 0,35 = 1,512 м3. Из этого объема отдельно вычитают значимые технологические пустоты, а к заказу добавляют запас с учетом способа подачи. Армирование и анкерные гнезда считают по чертежу.
Для контроля отметок до заливки снимаем высоту опалубки в нескольких точках. После укладки проверяем верх основания и положение анкеров геодезическим инструментом. Исправление сместившегося анкера путем расширения отверстия в станине оборудования не заменяет проектное решение.
Бетон вокруг анкеров
У густой сетки арматуры крупный заполнитель может задерживаться около анкерного шаблона. Перед заливкой проверяем, проходит ли смесь в узких местах и можно ли погрузить вибратор без контакта с болтами. При необходимости проектировщик корректирует смесь или деталировку, а бригада готовит способ подачи с другой стороны опалубки.
Вибратор вводим короткими проходами, не упирая его в опалубку и закладные. После уплотнения снова снимаем координаты анкеров лазером и фиксируем отклонения до схватывания. Закрыть обнаруженную пустоту цементным молоком сверху недостаточно: слабая зона останется рядом с креплением машины.
Когда можно ставить чиллер
Уход за бетоном ведем по погоде и проектной технологии. Монтаж оборудования начинаем после подтверждения необходимой прочности, а не по числу дней в календаре. Перед установкой сверяем фактический анкерный шаблон с рамой машины и очищаем опорную поверхность.
Передаем исполнительную съемку, документы по бетону и акты скрытых работ. Если машина требует подливки или виброопор, выполняем их по паспортной схеме. Окончательная приемка основания включает доступ к обслуживанию и водоотвод, потому что после подключения чиллера исправлять эти места сложнее.
Частые вопросы
Можно ли засверлить анкеры после бетонирования?
Только если это предусмотрено расчетом и документацией анкеров; положение арматуры и краевые расстояния проверяют заранее.
Когда снимать опалубку?
По проекту производства работ и фактической прочности бетона в конкретных условиях.
Зачем нужен анкерный шаблон?
Он удерживает координаты и вертикальность болтов при укладке и уплотнении смеси.
