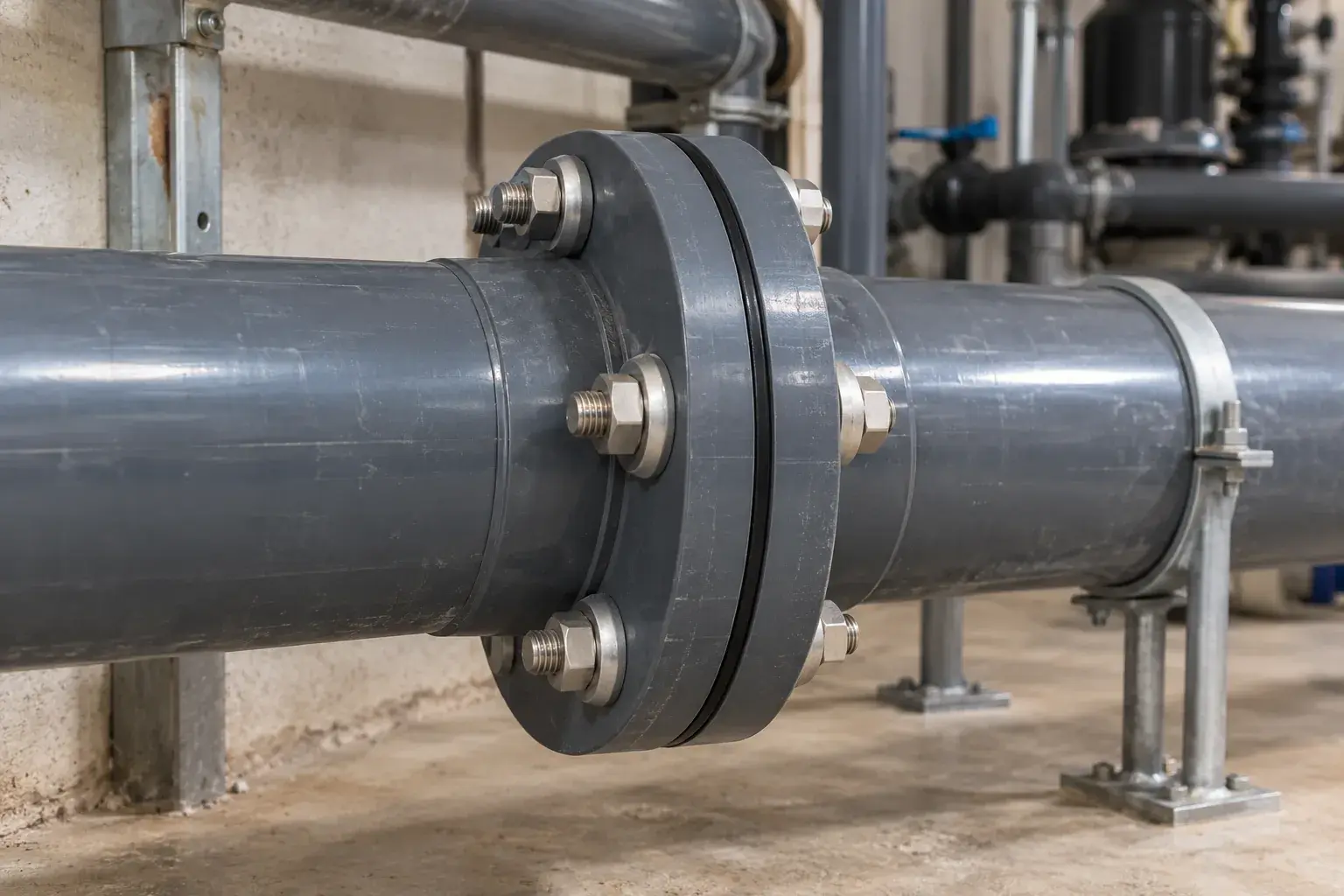

Сборка фланца трубопровода бассейна в Дагомысе
Сборка фланца трубопровода бассейна в Дагомысе
Пластиковый фланец может потечь после попытки затянуть его сильнее. Причина бывает в перекосе труб или неподходящей прокладке, а дополнительное усилие только нагружает кольцо. Для технического помещения бассейна в Дагомысе рассматриваем разборное фланцевое соединение: подготовку, равномерную затяжку и проверку после восстановления циркуляции.
Сначала убираем нагрузку с соединения
Участок отключаем по рабочей схеме, исключаем автоматический пуск насоса, перекрываем необходимые линии и сбрасываем давление предусмотренным способом. Манометра с нулем недостаточно, если изолированный объем остается заперт другим клапаном. Проверяем безопасное состояние до ослабления болтов, воду отводим без попадания на электроприводы и приборы.
После разборки смотрим положение опор. Две половины должны сходиться без принудительного подтягивания болтами. Линейкой и щупом проверяем перекос и зазор, осматриваем торцы, кольца и места под шайбы. Если труба заметно уходит в сторону при снятии крепежа, сначала исправляем трассу или опору. Прокладка не является компенсатором неправильного монтажа.
Подбираем комплект целиком
Сверяем материал трубопровода, диаметр, исполнение фланцев, рабочую среду и температуру. Прокладку выбираем совместимой с водой и применяемыми реагентами, проверяем ее размер и состояние. Не собираем узел из случайных колец одинакового наружного диаметра. Поврежденную уплотнительную поверхность нельзя принять только потому, что она скрывается под резиной.
В техническом руководстве GF для пластиковых трубопроводов подробно разделены соединение двух полноценно опертых фланцев и узел у арматуры, где опирание другое. Значения момента для одного варианта не считаем разрешением для другого. Таблицы американского исполнения с дюймовыми размерами не подменяют паспорт метрического комплекта, установленного на объекте.
Затягиваем по этапам, а не по ощущениям
Применяем исправный динамометрический ключ с подходящим диапазоном, предусмотренные болты и шайбы. Момент берем из документации выбранного соединения с учетом прокладки и состояния резьбы. Затяжку ведем последовательными проходами крест-накрест. Нельзя довести первый болт до максимума, пока противоположные еще свободны: кольцо получит неравномерную нагрузку.
Руководство GF предупреждает, что дальнейшая затяжка термопластика способна ухудшить уплотнение и привести к трещине. Поэтому при течи возвращаемся к диагностике, а не удлиняем рычаг ключа. СП 310.1325800.2017 учитываем в пределах проектирования соответствующего бассейна и его инженерной системы. Этот документ не содержит универсального момента для произвольного фланца.
Контроль после сборки
Систему заполняем и удаляем воздух в предусмотренной последовательности. Давление и порядок испытания определяются проектом и документацией узла; чисел без основания не назначаем. Проверяем сухость по всей окружности, опоры и работу соединения в штатном режиме. Если инструкция предусматривает повторную проверку затяжки после выдержки, включаем ее в план обслуживания и выполняем при безопасно отключенном участке.
Частые вопросы
Можно ли притянуть перекошенные трубы болтами?
Нет. Крепеж соединяет подготовленные поверхности, а не исправляет трассу. Сначала снимаем причину перекоса.
Подойдет ли таблица для стального фланца?
Ее нельзя автоматически применять к пластику. Материал, прокладка и схема опирания меняют допустимую нагрузку.
Что записываем в акте?
Исполнение узла, прокладку, источник момента, примененный ключ и результаты испытания. Одна отметка «подтянуто» не объясняет выполненную проверку.
