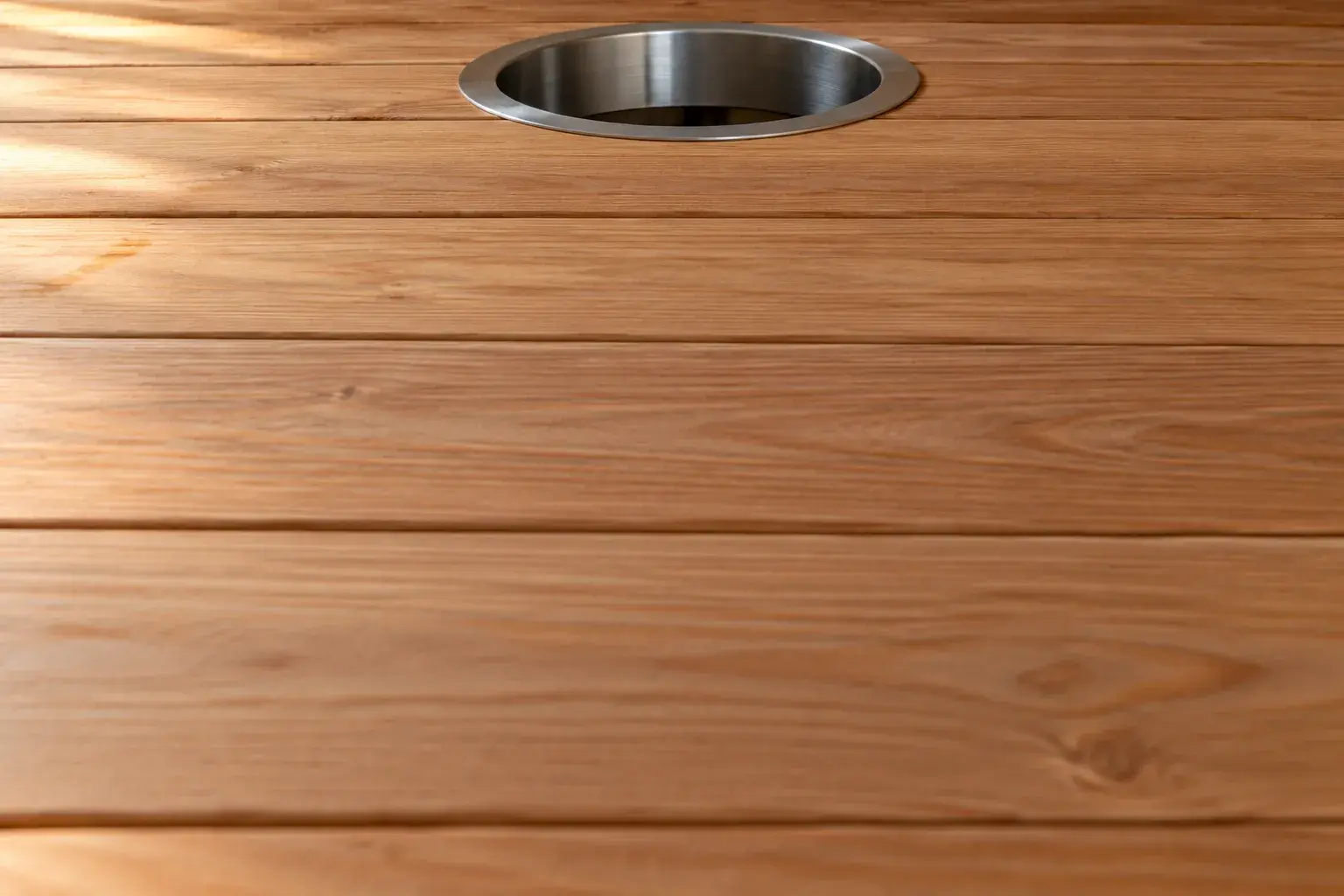

Монтаж фланца каменки в полке сауны в Мацесте
Монтаж фланца каменки в полке сауны в Мацесте
Круглый вырез в полке нельзя выполнять только по диаметру каменки. При встраивании печи частной сауны в Мацесте проверяем всю систему: модель нагревателя, совместимый монтажный фланец, высоту настила и доступ к обслуживанию. Декоративное кольцо и специальный установочный элемент решают разные задачи.
Сверяем совместимость до распила
Читаем шильдик каменки и обозначение фланца. В инструкции Harvia HPC2/HPO2/HPC7 приведена таблица совместимости: соседние исполнения Cilindro могут требовать разные детали. Не выбираем кольцо по внешнему сходству и не переносим разрешение на уменьшенный отступ на другую печь или самодельную металлическую окантовку.
Для подходящего исполнения HPC2 изготовитель показывает наружный диаметр фланца 410 мм и глубину 151 мм. Эти размеры характеризуют деталь, а не готовый вырез. На странице изделия указан монтажный проем 430 мм; перед раскроем сверяем его с актуальной схемой комплекта и фактической моделью печи. Погрешность лобзика не должна становиться способом подогнать несогласованный узел.
Проверяем настил и опору печи
Рулеткой измеряем отметку полка, положение опорных брусков и доступное пространство снизу. Выясняем, куда придутся торцы разрезанных досок и как они будут закреплены. Монтажный фланец не принимаем за несущую опору тяжелой каменки с камнями. Печь устанавливается и закрепляется по собственному руководству, независимо от красивого примыкания к дереву.
Согласуем расположение выреза так, чтобы сохранить вентиляцию и доступ к органам управления, соединениям и креплениям. В холодной обесточенной сауне защищаем рабочую зону от опилок. Снимаем доступные элементы настила, переносим согласованный шаблон, проверяем диагонали и положение центра. До первого реза повторно сверяем размеры с таблицей совместимости.
Собираем узел без жесткого контакта
Вырез выполняем подходящим инструментом, обрабатываем кромку и удаляем пыль. По монтажной схеме устанавливаем фланец и проверяем его свободное положение относительно печи. На рисунке Harvia показаны отдельные зазоры и ограничения высоты; рассматриваем их вместе с инструкцией нагревателя, а не выбираем одну удобную цифру из картинки.
Изготовитель допускает уменьшение расстояния между полком и каменкой при использовании указанного фланца. Это разрешение для совместимого комплекта и предусмотренной геометрии, а не общее правило близкого размещения дерева у любой печи. Если настил или конструкция сауны не позволяют собрать узел по схеме, меняем проектное решение до монтажа.
Проверяем обслуживание после сборки
ГОСТ Р 50571.12-96 относится к электроустановкам помещений с нагревателями саун. Учитываем его при проверке электрической части и размещения оборудования; стандарт не заменяет инструкцию установочного фланца. После работ электрик выполняет предусмотренные проверки до включения. Окончательную приемку ведем совместно с проверкой самой каменки и ее защит.
Дополнительно закрепляем подготовленные торцы досок и проверяем, что съемные части полка можно обслуживать без разрушения окантовки. Осматриваем кромки, отсутствие заноз, устойчивость настила и доступ снизу. Заказчику передаем обозначения печи и аксессуара, размеры собранного узла и фотографии до закрытия. После прогрева оцениваем состояние соединения по разрешенной программе проверки, сохраняя возможность последующего осмотра.
Частые вопросы
Может ли фланец держать печь вместо ножек?
Такое назначение не предполагаем. Несущую установку выполняем по руководству каменки и проекту пола.
Подойдет ли HPC2 ко всем Cilindro?
Нет. Нужна строка совместимости для точного обозначения модели, включая буквенные индексы.
Допустимо ли самодельное кольцо?
Его нельзя считать эквивалентом серийного фланца с разрешенной схемой встраивания. Такое изменение требует самостоятельного обоснования.
