Замена фильтра приточной установки галереи в Краснодаре
Когда менять карманный фильтр приточной установки?
Рост перепада на фильтре может говорить о заполненной пылью кассете, но одного показания мало. На объекте сначала сверяем режим вентилятора, расход и паспорт установленного фильтра, затем меняем элемент и проверяем, не обходит ли воздух его рамку.
Снимаем исходный режим
У сервисных штуцеров подключаем дифференциальный манометр и записываем перепад при устойчивой скорости вентилятора. Крыльчатым анемометром или штатным датчиком оцениваем расход в контрольном сечении. Сравниваем оба значения с журналом, потому что прикрытая заслонка также меняет показания.
Осматриваем уплотнение дверцы, крепление импульсных трубок и состояние манометра. Если его нуль смещен, исправляем измерительную цепь до решения о замене. СП 60.13330.2020 задает проектную рамку для вентиляции, а рабочий расход берем из проекта установки.
Выбираем кассету по месту
Снимаем размеры рамки, глубину карманов, направление воздуха и маркировку установленного элемента. Класс ePM1 по ISO 16890 нельзя назначить только по цвету ткани. В паспорте Camfil Standard-Flo приведены разные размеры и расходы; модель служит примером, совместимость уточняем по фактической секции.
Если кассета деформирована или направляющие повреждены, отдельно восстанавливаем посадочное место. Новая ткань в перекошенной раме не устранит обход воздуха. Складскую упаковку вскрываем непосредственно перед монтажом, чтобы не загрязнить фильтрующую поверхность.
Меняем без разноса пыли
Останавливаем установку по согласованному графику галереи, фиксируем привод и проверяем отсутствие вращения. Отработанный фильтр извлекаем в закрываемый мешок; мягкие карманы не встряхиваем в чистой камере. Направляющие и нижний лоток очищаем промышленным пылесосом.

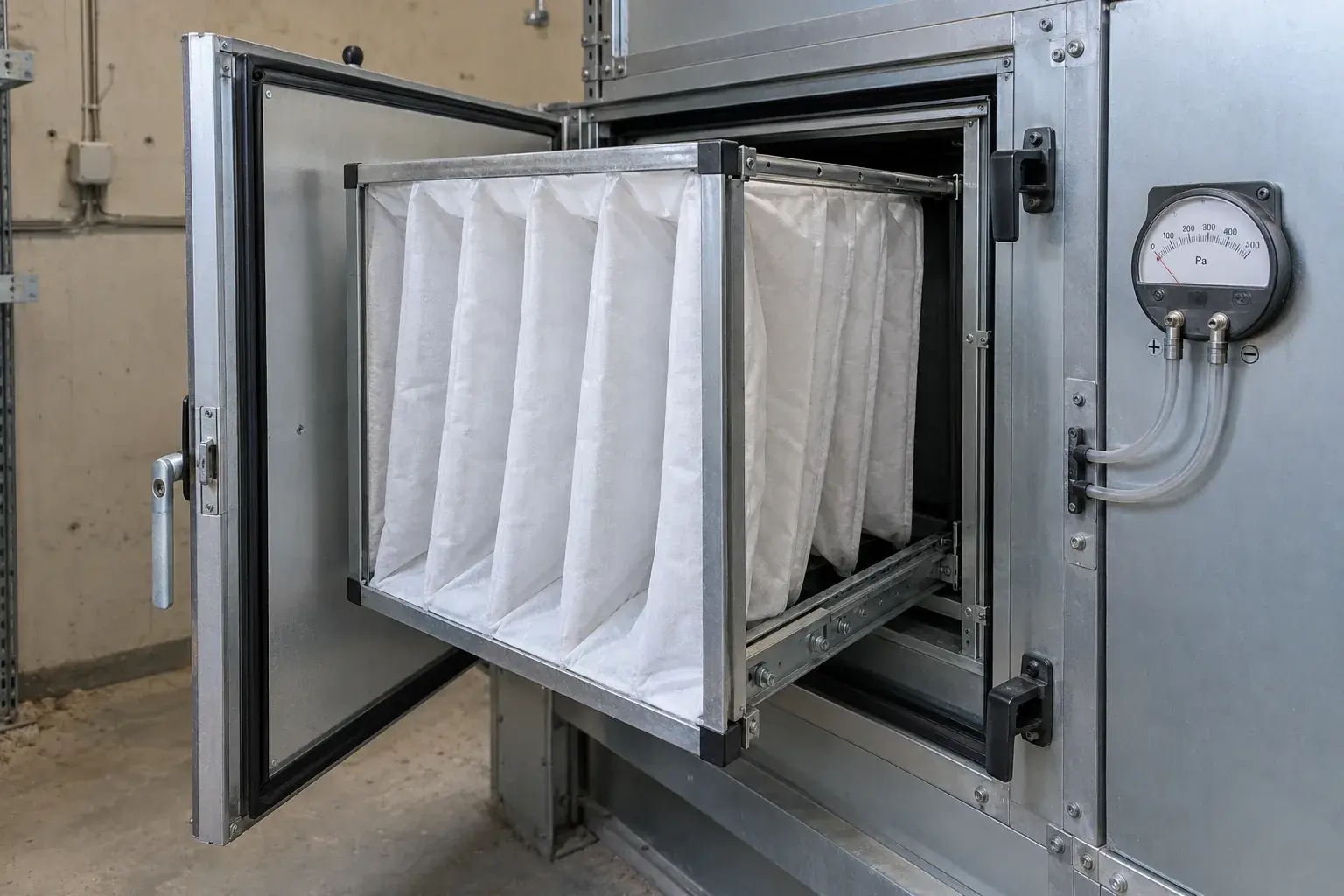

Устанавливаем новый элемент по стрелке потока, ровно прижимаем рамку к штатному уплотнению и закрываем дверцу. Дополнительная работа здесь - замена поврежденной прокладки дверцы, если по ее краю виден пыльный след обходного воздуха. Это отдельный путь утечки, не дефект материала фильтра.
Для сравнения показаний сохраняем температуру воздуха и положение регулирующих заслонок. Если сразу после монтажа перепад заметно выше характеристики выбранной кассеты, проверяем ее размер, сложенные карманы и ошибку отбора давления. Завышенное сопротивление может нарушить расход в залах, даже когда фильтрующий материал полностью чистый. До исправления не переводим вентилятор на максимальную скорость: это изменит измерительную точку и скроет причину.
Проверяем воздух после сборки
Запускаем установку в прежнем режиме и повторяем перепад и расход теми же приборами. Новый фильтр должен соответствовать паспортной характеристике своей модели; универсальное предельное давление для любой кассеты не назначаем. Рамку осматриваем по периметру через сервисный доступ после остановки.
ГОСТ 34060-2017 используем как основу измерительной приемки вентиляции. В акте указываем модель, размер, класс, исходный и новый перепад, расход, приборы и скорость вентилятора. Если расход остался низким, переходим к заслонкам, вентилятору и другим секциям.
Что остается для следующего осмотра
На раме ставим читаемую дату и код фильтра без наклейки на рабочей ткани. Эксплуатации показываем две точки отбора давления и условия, при которых их нужно снова сравнивать. Замена только по календарю без контроля режима может оказаться преждевременной или запоздалой.
Для сметы разделяем фильтрующий элемент, прокладку дверцы, очистку секции и наладочный замер. Если несколько установок работают с разным расходом, каждой нужен собственный журнал. Тогда следующая кассета выбирается по фактической нагрузке, а не по соседнему агрегату.
Частые вопросы
Достаточно ли увидеть грязный фильтр?
Нет. Перепад и расход при известной скорости вентилятора дают более надежное основание для решения.
Можно поставить кассету другого класса?
Только после проверки проектного расхода, сопротивления и совместимости рамки.
Почему после замены расход не вырос?
Причина может быть в заслонке, вентиляторе, датчике или другом участке сети.
