Электроснабжение зарядной зоны паркинга в Мацесте
Электроснабжение зарядной зоны паркинга в Мацесте
Несколько зарядных мест меняют нагрузку всего паркинга. Для нового объекта в Мацесте Паллада проектирует их электроснабжение вместе с вводом, распределением мощности, защитой линий и учетом. Задачу доводим до проверки установки и передачи эксплуатационной схемы: зарядная зона должна работать в согласованных пределах доступной мощности.
Начинаем с баланса нагрузки
Получаем технические условия, однолинейную схему и сведения о существующих потребителях. Уточняем число мест, возможную одновременную зарядку и порядок дальнейшего расширения. Если паркинг уже эксплуатируется, анализатором сети регистрируем нагрузку по фазам, сопоставляя ее с разрешенной мощностью и режимами работы здания.
По расчету определяем выделение линий и необходимость управления нагрузкой. Ограничение мощности должно действовать в принятой архитектуре управления, а не зависеть от устной договоренности пользователей. Сценарий потери связи также согласовываем: параметры безопасной работы задаются для выбранных устройств и контроллера.
Исполнение станции определяет подключения
В качестве возможного оборудования рассматриваем ABB Terra AC соответствующего исполнения. Руководство различает региональные варианты и схемы питания. Для проекта выбираем подходящую модель, проверяем ее характеристики и документы; американскую или японскую схему не переносим в российскую установку.
Защитные аппараты, сечение кабелей, заземление и условия отключения определяем расчетом с учетом конкретной станции. Наличие встроенной функции не означает автоматической отмены внешней защиты. Монтажный документ ABB содержит отдельное ограничение для описанного бытового ввода через приложение: коммерческую наладку согласовываем с представителем изготовителя и поставщиком системы управления.
Монтируем всю зарядную площадку

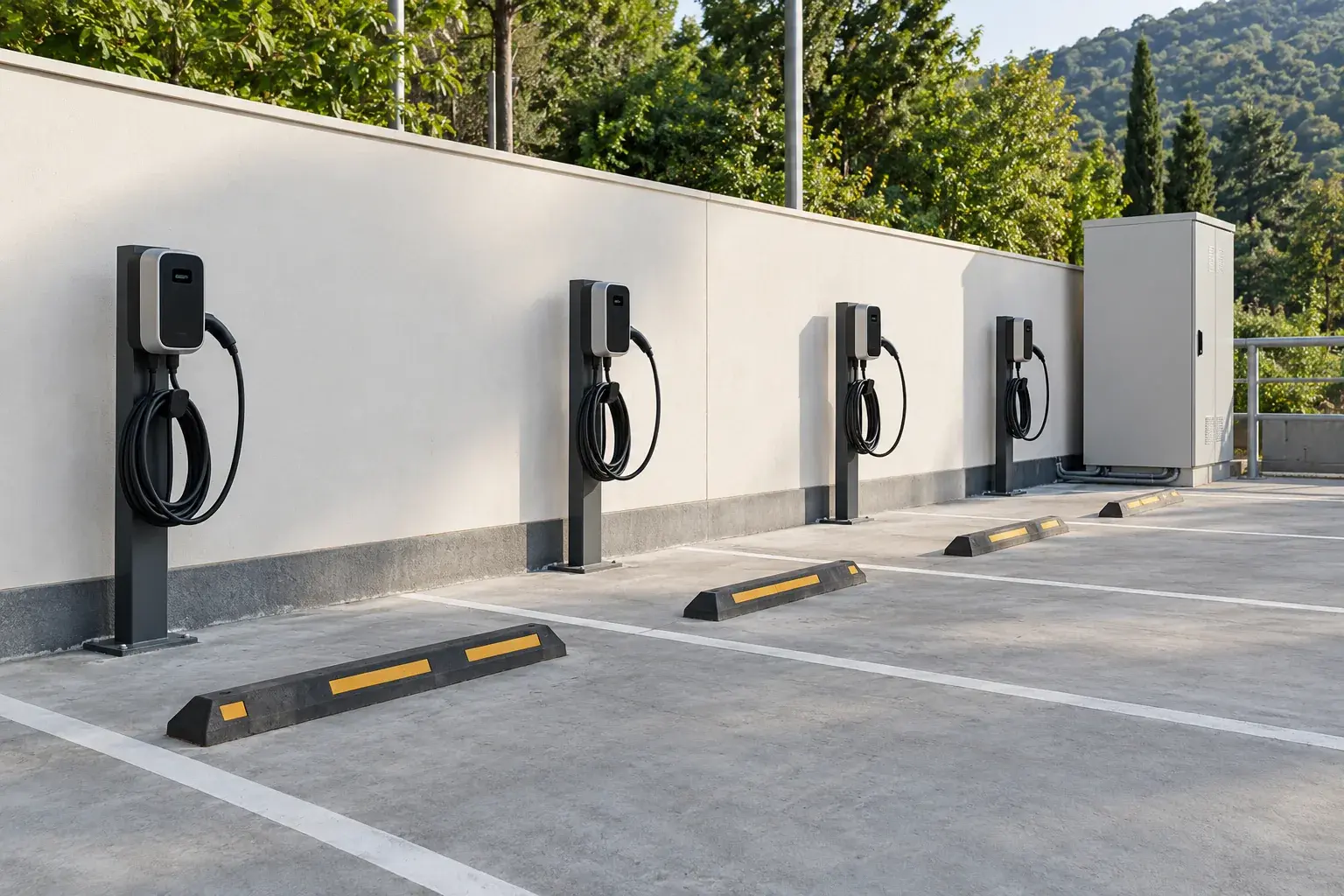

Проверяем места стоек, доступ к разъемам, движение автомобилей и маршруты пешеходов. Кабель не должен пересекать проход в штатном положении. Опоры, ограничители наезда и отвод воды увязываем с планом площадки. Распределительный шкаф располагаем с доступом для обслуживания и предусмотренной защитой от среды.
Линии прокладываем по согласованным трассам, маркируем с обоих концов и защищаем на вводах. Работы внутри станции выполняем при снятом напряжении с проверкой его отсутствия двухполюсным указателем. Для клемм используем динамометрическую отвертку: момент берем из документации установленного исполнения, а не определяем усилием руки.
Измерениями подтверждаем электрическую часть
До подачи питания осматриваем соединения, кабельные вводы, защитные проводники и доступность аппаратов отключения. Мегаомметром проверяем изоляцию по согласованной программе с учетом чувствительной электроники. Прибором проверки электроустановок выполняем предусмотренные испытания защит; состав и режимы определяем по проекту и применимым требованиям.
После устранения замечаний проверяем запуск, индикацию неисправностей и обмен с управляющей системой. Нагрузку нескольких мест проверяем в заданных сценариях, включая достижение общего лимита. Для испытания зарядного интерфейса применяем совместимый адаптер и средства контроля. Наличие питания на клеммах еще не подтверждает готовность всей площадки.
Сдаем управляемую зону эксплуатации
Для монтажа рассматриваем СП 76.13330.2016, для проверки электроустановки - ГОСТ Р 50571.16-2019. Область ГОСТ Р 50571.7.722-2017 относится к цепям питания электромобилей; индуктивную зарядку этим стандартом не обосновываем. Иностранная инструкция изделия дополняет проект, но не заменяет применимые российские требования.
При нестабильной зарядке сопоставляем журналы событий с напряжением, нагрузкой и состоянием связи, затем локализуем причину. Заказчику передаем исполнительную схему, протоколы, настройки лимитов и порядок отключения отдельных мест. Возможность последующего увеличения мощности показываем отдельно от уже принятого режима работы.
Частые вопросы
Можно ли добавить станции к любому свободному автомату?
Сначала проверяем резерв мощности, характеристики линии и расчет защиты.
Связь между станциями всегда управляет их мощностью?
Нет. Сетевое соединение и управление нагрузкой являются разными функциями оборудования.
Что делать при постоянных отключениях зарядки?
Проверяем события станции, питание, защиту и настройки, прежде чем менять оборудование.
