Изоляция распределительного оборудования меняется под действием нагрузки и окружающей среды. Обычная проверка перед включением дает сведения об определенном состоянии установки, а наблюдение в работе дополняет эту картину. Для нового выставочного комплекса в Сириусе связываем устройство электроснабжения с заранее подготовленными точками контроля частичных разрядов. Диагностику предусматриваем вместе с силовой схемой, доступом к оборудованию и порядком обслуживания.
Закладываем измерительные точки в проект

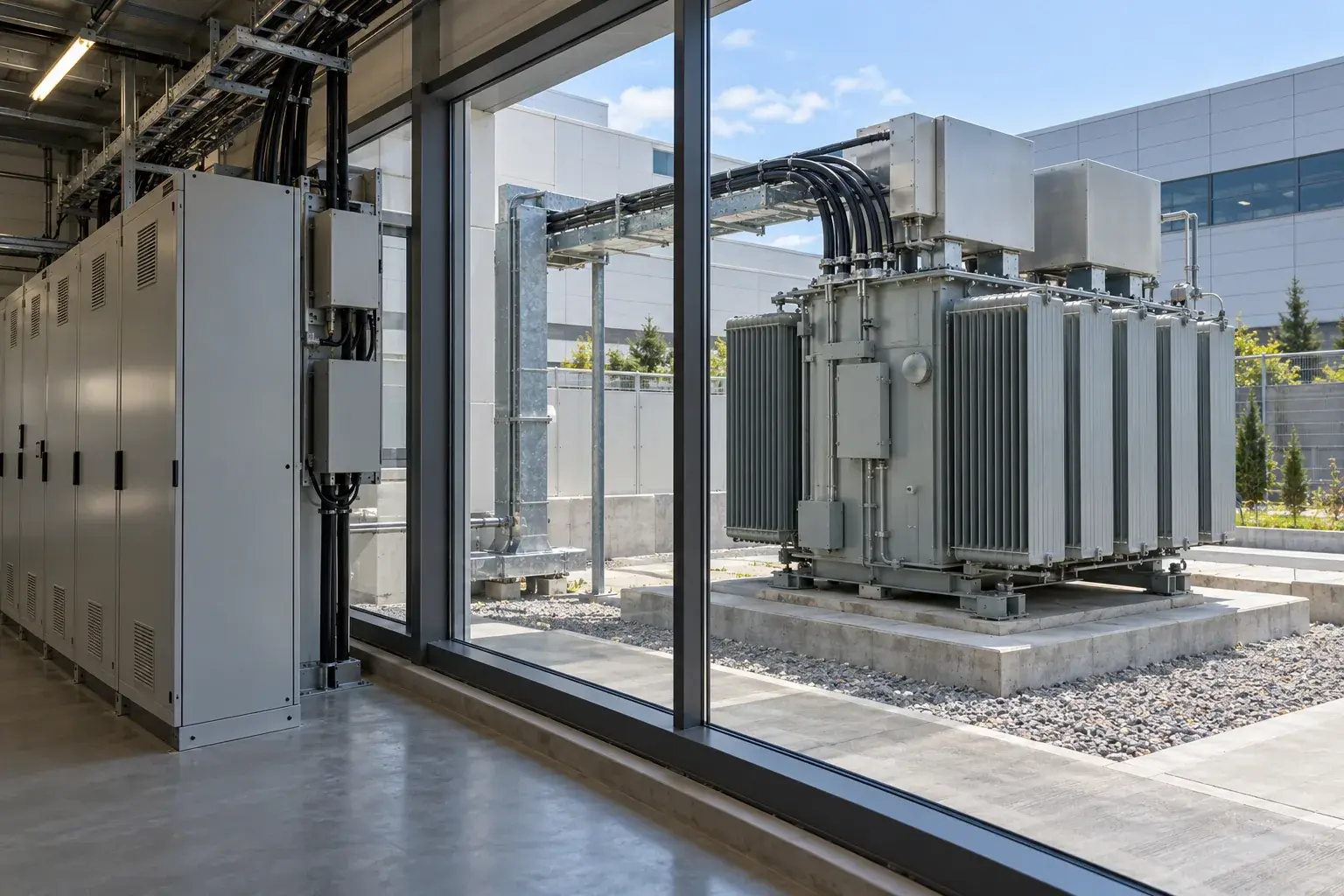

На площадке обследуем распределительные помещения, кабельные вводы и трансформаторную зону. Сопоставляем состав оборудования с нагрузками выставочных залов, вентиляции и вспомогательных помещений. Лазерным дальномером уточняем проходы и монтажное пространство. Проверяем, куда можно вывести сигнальные соединения, чтобы последующая диагностика не требовала открытия высоковольтного отсека.
Монтаж датчиков согласуем с изготовителем контролируемого оборудования и специализированной лабораторией. В программе определяем тип датчика, измерительный диапазон и назначение каждого канала. Датчики устанавливают при подготовленном безопасном состоянии оборудования. Наличие переносного регистратора не дает основания выполнять новые высоковольтные подключения под нагрузкой.
Наблюдаем изоляцию в рабочем режиме
Документация OMICRON MONTESTO 200 описывает временный онлайн-контроль частичных разрядов. Подключение к работающему объекту предусмотрено при уже установленных датчиках, выведенных в доступную соединительную коробку. Для нового комплекса такой интерфейс можно предусмотреть заранее. Сам регистратор не заменяет ни электрические защиты, ни обязательные приемочные проверки силовой части.
Вместе с лабораторией собираем данные по согласованным каналам и фиксируем режим нагрузки. Рассматриваем распределение импульсов относительно фазы и изменение активности во времени. Средства отделения помех помогают анализу, однако автоматическая группировка сигналов еще не устанавливает причину дефекта. Соседнее оборудование и внешние источники помех учитываем в заключении.
Связываем измерение с конкретным оборудованием
ГОСТ Р 55191-2012 с опубликованной поправкой рассматриваем в области измерений частичных разрядов при испытаниях изоляции высоковольтного оборудования. Применимость конкретного метода и схемы подтверждает программа лаборатории. Монтажные работы по электроснабжению увязываем с СП 76.13330.2016. Не переносим предел из протокола другого трансформатора на весь комплекс.
До регистрации проверяем маркировку каналов, соединительные кабели и сохраненные настройки. Дополнительно контролируем состояние доступных клемм и защитных проводников после монтажа. Электрические измерения проводим предусмотренными средствами с действующей метрологической документацией. Нельзя выдавать отсутствие заметного сигнала в одном канале за подтверждение исправности всех участков изоляции.
По результату назначаем дальнейшее действие
При устойчивом изменении сигнала уточняем источник совместно с профильными специалистами. Причина может потребовать дополнительной проверки кабельного окончания или другого элемента установки. Отключение и ремонт планируем по установленному дефекту. После устранения замечания повторяем соответствующий контроль, сохраняя сведения об условиях измерения для корректного сравнения.
Эксплуатации передаем исполнительные схемы, карту датчиков, исходные записи и перечень доступных подключений. Указываем, какие выводы подтверждены измерением, а какие требуют дальнейшего обследования. Такой комплект помогает сопровождать электроснабжение комплекса после передачи здания. Срок остаточной службы не назначаем по единственному графику активности разрядов.
Частые вопросы
Можно подключить регистратор к любому работающему щиту?
Требуются предусмотренные датчики, доступный интерфейс и согласованная безопасная схема.
Это заменяет защиту от аварии?
Нет. Наблюдение за изоляцией и электрическая защита выполняют разные функции.
Что сохраняют для последующего сравнения?
Каналы, настройки, исходные записи, нагрузку и условия измерения.
