Электроснабжение выставочного городка в Сочи
Электроснабжение выставочного городка в Сочи
Сегодня павильон показывает мебель, завтра в нем работает кофейное оборудование, а вечером подключают экран. На наружной выставке состав потребителей меняется быстрее, чем план площадки. Для нового выставочного городка в Сочи строим сеть с закрепленными распределительными пунктами, понятными границами линий и проверяемым порядком подключения.
Составляем карту нагрузки по участникам
До раскладки кабелей выезжаем на территорию и проверяем ввод, павильоны, служебные проходы и места движения транспорта. Собираем паспортные данные оборудования участников. Мощность, характер нагрузки, фазность и время включения заносим в ведомость. Название стенда не заменяет этой информации: небольшая кофейная зона может потребовать больше питания, чем большой информационный павильон.
В расчетной схеме различаем выделенную мощность, одновременную нагрузку и резерв. Проверяем падение напряжения и условия защитного отключения для фактической длины линий. При изменении состава участников пересчитываем затронутый участок. Запасной разъем не является разрешением подключить к нему любой аппарат.
Закрепляем распределение и защищаем маршруты

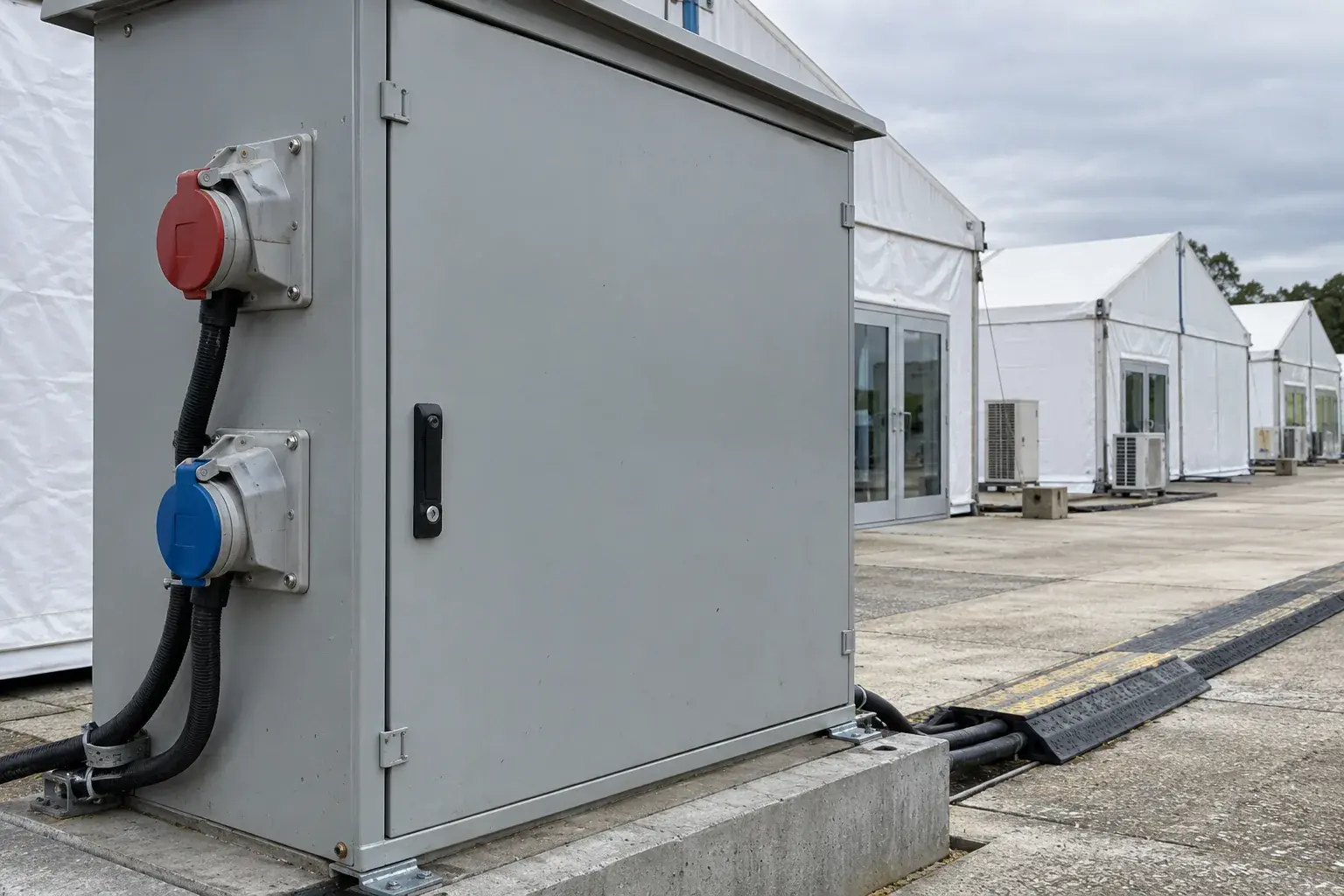

Распределительные устройства ставим на согласованные неподвижные опоры, оставляя свободный сервисный доступ. В инструкции MENNEKES AMAXX рассмотрены стационарные настенные и подвесные исполнения. Такой блок не превращаем в переносной удлинитель на земле. Пригодность конкретного корпуса для наружных условий проверяем по его исполнению и документации.
Кабели ведем по служебной стороне павильонов. На пересечениях с проходами предусматриваем защиту, соответствующую нагрузке и способу эксплуатации. Не прячем случайное соединение под кабельный трап: доступ к осмотру и защита от воды требуют отдельного решения. Натяжение кабеля не должно передаваться на контакты разъема, а открытая крышка не должна собирать дождь.
Собираем щиты в обесточенном состоянии
Подключение и пуск выполняют квалифицированные специалисты. Перед работой отключаем питание, исключаем непреднамеренное включение и проверяем отсутствие напряжения. При вводе кабеля следим за его фиксацией и уплотнением, сверяем маркировку жил и клемм. Заводскую сборку осматриваем после перевозки, поскольку доставка не гарантирует сохранность каждого соединения.
Номиналы аппаратов защиты согласуем с линией, потребителем и характеристиками отключения. Одного одинакового устройства на все павильоны недостаточно для обоснования схемы. Условия монтажа и наладки сопоставляем с СП 76.13330.2016 и проектом. Требования иностранных стандартов из инструкции корпуса не выдаем за универсальные нормы российской площадки.
Испытываем сеть до приезда посетителей
Сначала проверяем защитные проводники, изоляцию и согласованные параметры защитных устройств. Используем измеритель сопротивления изоляции и приборы для соответствующих электрических испытаний. Чувствительное оборудование предварительно учитываем в программе, чтобы контрольное измерение не повредило подключенную электронику. Протокол должен относиться к фактической схеме, а не к прошлому мероприятию.
Затем включаем реальные рабочие нагрузки и токовыми клещами проверяем распределение по фазам. Отдельно испытываем отключение участка и возврат в работу по программе. Нагрев соединения разбираем по причине: плохой контакт, перегрузка и неподходящий разъем исправляются разными способами. Подтянуть соединение под напряжением вместо диагностики нельзя.
Передаем площадке правила изменения подключений
Эксплуатации оставляем схему линий, маркировку павильонов и ограничения по нагрузкам. Согласуем, кто принимает дополнительного участника и проверяет сеть после сильного дождя или перемещения оборудования. Перед следующим сезоном осмотр и испытания повторяем в объеме, соответствующем состоянию и изменениям установки.
Для начала работ достаточно согласовать обследование ввода и собрать перечень потребителей. Разборная выставка может иметь постоянную инженерную дисциплину: тогда замена экспозиции не превращается в цепочку случайных удлинителей.
Частые вопросы
Можно ли подключить соседний павильон через первый?
Только если такая линия предусмотрена проектом и проверена по нагрузке и защите. Свободная розетка не подтверждает возможности транзитного питания.
Нужен ли закрытый шкаф, если выставка работает летом?
Исполнение выбираем по фактическим воздействиям, включая осадки, пыль и доступ посетителей. Календарный сезон сам по себе не определяет защиту оборудования.
Что проверить после переноса стенда?
Длину и защиту маршрута, механическое состояние кабеля, соединения и соответствие новой нагрузке. Прежний протокол не распространяется автоматически на измененную схему.
