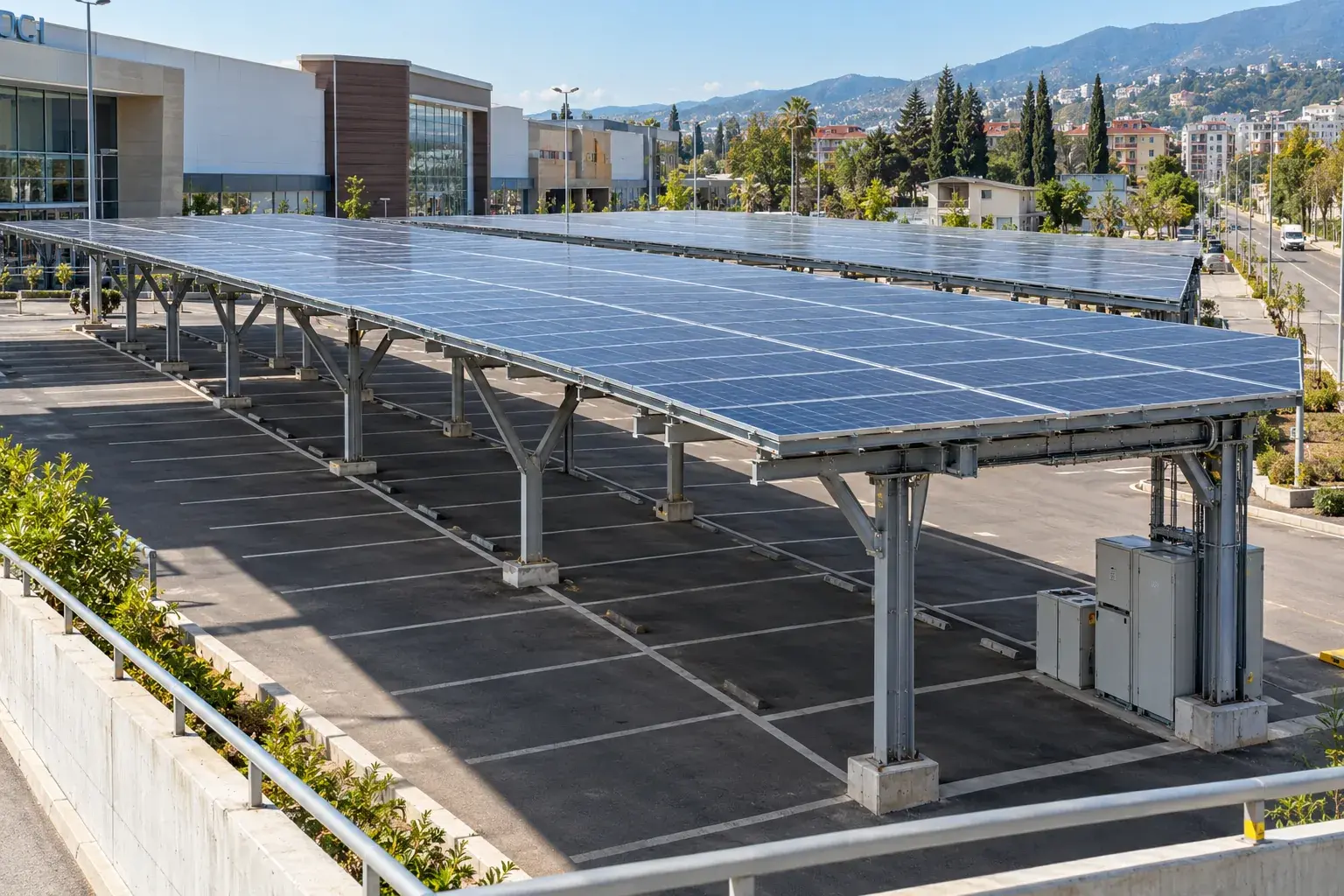

Солнечные модули на парковочном навесе меняют схему питания торгового центра: энергия поступает к распределению здания еще с одной стороны. Для нового типового объекта в Адлере рассматриваем электрическое подключение такой станции вместе с нагрузками магазина, учетом, защитами и внешней сетью. Несущую конструкцию навеса рассчитывают отдельно. Задача Паллады в этом рассказе - согласовать и смонтировать электрическую часть с проверяемыми режимами работы, включая прекращение выдачи энергии при предусмотренных аварийных условиях.
Сопоставляем генерацию с работой торгового центра
На выезде изучаем ввод, расположение распределительных щитов и реальные трассы до навеса. Анализатором регистрируем характер потребления, уточняем работу холодильного оборудования, освещения и вентиляции по времени. Площадь парковки сама по себе не определяет подходящую электрическую мощность. В исходных данных учитываем разрешенное присоединение, график нагрузки и ограничения обмена энергией с внешней сетью.
Лазерным дальномером проверяем длины доступных трасс, отмечаем переходы через проезды и вводы в здание. Вместе с проектировщиком определяем расположение инвертора и защитных аппаратов. Доступ для обслуживания сохраняем после установки ограждений и благоустройства. Прокладку кабелей увязываем с водой, нагревом поверхностей и возможными повреждениями транспортом.
Разделяем постоянный и переменный ток
В актуальном электронном руководстве SMA Sunny Tripower X 60 описан сетевой трехфазный инвертор, принимающий постоянный ток фотоэлектрических модулей. Такой принцип подключения не дает основания обещать резервное питание магазина при исчезновении внешней сети. Если заказчику требуется автономная работа, это становится отдельным проектным требованием с другим составом оборудования и проверок.
Согласуем состав строк, допустимые электрические параметры и совместимость соединителей. Монтажники сверяют маркировку, полярность и назначение кабелей до подключения. Измерительный комплект для фотоэлектрических систем выбираем под проверяемую цепь. Испытание изоляции не выполняем произвольно через подключенную электронику: порядок отключения и проверки устанавливают проект и инструкция конкретного оборудования.
Монтируем сеть с доступными точками отключения
В щитовой связываем новую линию с существующим распределением, защитным заземлением, учетом и диспетчеризацией. Моменты затяжки проверяем динамометрическим инструментом по документации аппаратов. Кабельные вводы закрываем штатными уплотнениями; нагрузка кабеля не должна передаваться на клеммы. Отключенное питание со стороны здания не считаем доказательством отсутствия напряжения от освещенных модулей.
Руководство изготовителя предназначает электрический монтаж и опасные операции подготовленным специалистам. На площадке организуем обозначение источников, безопасное отключение и защиту от ошибочного включения. Проверяем применимость ГОСТ Р 50571.7.712-2013 к фотоэлектрической части и СП 76.13330.2016 к электромонтажу. Иностранные настройки сети не переносим в российский проект без проверки условий присоединения.
Проверяем режимы на границе со зданием
При наладке сопоставляем показания счетчиков и инвертора, проверяем связь с системой управления и предусмотренное ограничение выдачи. Программу проверки сетевой защиты согласуем до запуска. При расхождении показаний ищем направление измерения, назначение каналов и ошибки подключения, затем повторяем контроль после исправления. Одна запись выработки в приложении не завершает приемку.
Передаем однолинейную схему, протоколы измерений, перечень настроек и порядок обслуживания. Эксплуатация должна понимать, какие цепи сохраняют опасность при дневном освещении и где отключается каждый источник. Результат работы - управляемое включение станции в электроснабжение торгового центра с документально подтвержденными границами, а не просто установленные на навесе панели.
Частые вопросы
Сетевая станция заменяет генератор аварийного питания?
Нет. Способность работать при отключенной внешней сети подтверждают отдельной схемой и испытаниями; из наличия обычного сетевого инвертора она не следует.
Можно подобрать оборудование только по площади модулей?
Этого недостаточно. Проверяют параметры строк, нагрузку здания, условия присоединения и фактические кабельные трассы.
Что требуется для начала обследования?
Организованный доступ к вводу, щитовым и навесу, доступные схемы и сведения о режимах оборудования. Недостающие данные уточняем на объекте.
