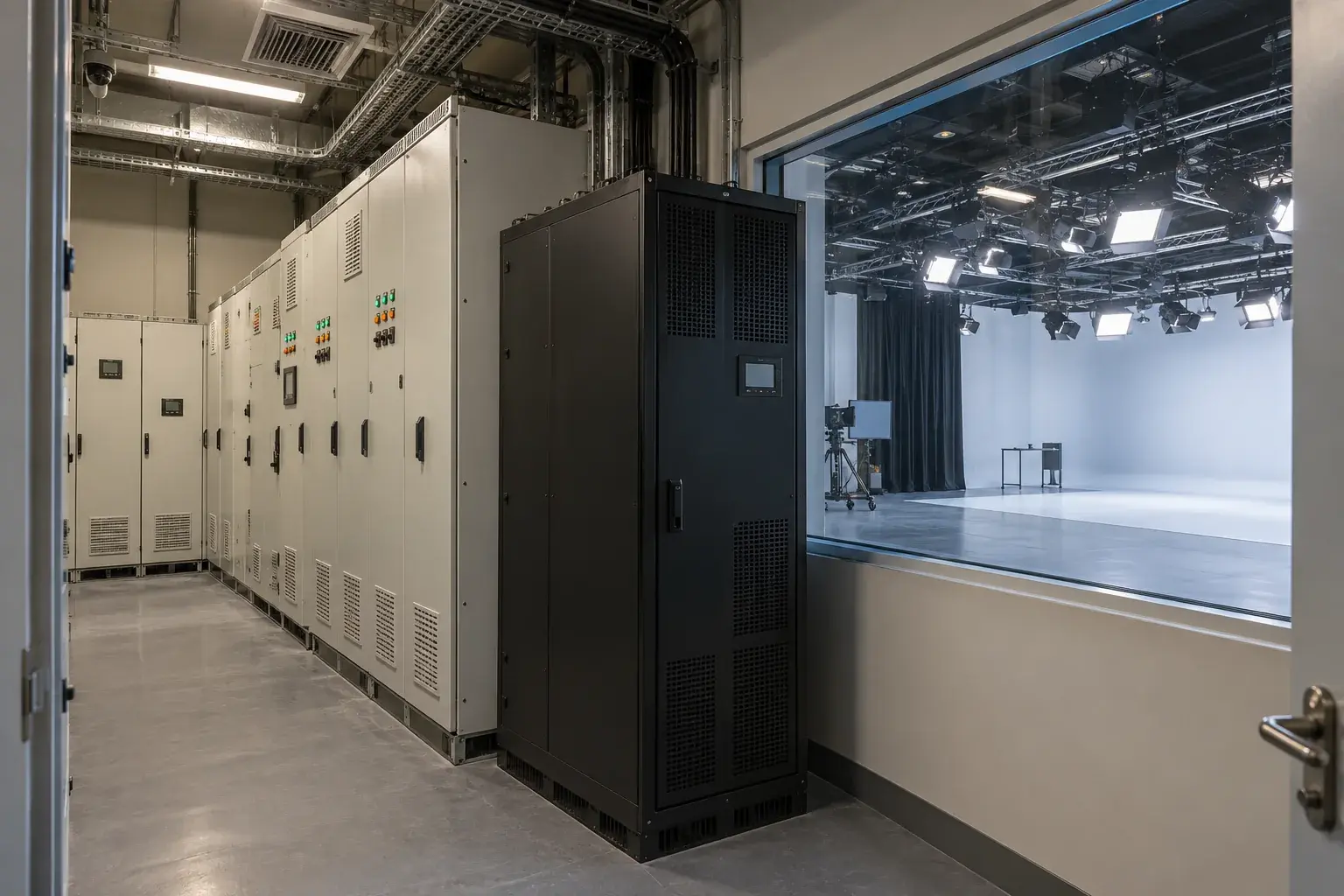

Электроснабжение телестудии с контролем качества энергии в Сочи
Электроснабжение телестудии с контролем качества энергии в Сочи
Съемочный свет, серверы и другая электроника меняют характер нагрузки телевизионной студии. Для нового типового медиакомплекса в Сочи строим электроснабжение с проверкой качества энергии, а не ограничиваемся суммой мощностей на паспортных табличках. Распределение линий, защита, измерения и возможная активная фильтрация должны работать при реальных сочетаниях оборудования. Фильтр рассматриваем как часть обоснованного решения: его установка не заменяет исправную сеть и правильно выбранные защитные устройства.
Снимаем картину нагрузки в разных режимах
Во время обследования составляем перечень потребителей и возможных съемочных состояний. Отмечаем осветительные группы, аппаратные, вентиляцию и цепи непрерывной работы. Проверяем существующие схемы, сечения и состояние соединений. Контактный нагрев оцениваем с учетом нагрузки и условий измерения, не называя любой теплый элемент неисправным.
Анализатором качества энергии регистрируем фазные токи и напряжения, коэффициент мощности и гармонический состав. Обычные токовые клещи помогают при первичной проверке, но не заменяют такую запись. Измерения привязываем к составу включенного оборудования: пустая студия и рабочая съемочная смена дают разные данные. Для проектирования сохраняем измерительный отчет, а не только фотографию одного экрана прибора.
Выбираем коррекцию по источнику проблемы
По результатам определяем, какие явления связаны с нелинейной нагрузкой, а какие требуют ремонта соединений, изменения распределения или другого решения. Не назначаем конденсаторную установку как универсальное средство от любых искажений. Проверяем также возможности ввода и влияние соседних потребителей на общую сеть.
В документации Schneider Electric AccuSine PCS+ активный гармонический фильтр отличается от исполнения PFV+, предназначенного для другой функции коррекции. Поэтому сверяем фактическую модель и разрешенные режимы. Трансформаторы тока, место их установки и настройки должны соответствовать принятой схеме измерения. Ошибка этой части может сделать даже исправный аппарат источником неверной компенсации.
Монтируем сеть и настраиваем связанный комплекс
Разделяем линии по назначению, предусматриваем доступное обслуживание щитов и штатное отключение оборудования. Электрические работы выполняем после предусмотренного снятия напряжения и проверки его отсутствия подходящим указателем. Для силовой электроники учитываем сохраняемую энергию конденсаторов и установленную изготовителем процедуру безопасного доступа.
До запуска сверяем монтаж с однолинейной схемой, проверяем защиту, заземление, маркировку и параметры измерительных цепей. В наладке фильтра проверяем состояние охлаждения, журнал событий и допустимые настройки. Испытание исправности не проводим без оценки дополнительной нагрузки на ввод: изготовитель отдельно предупреждает об этом условии. Доступ к настройкам передаем ответственному персоналу, сохраняя резервную копию конфигурации.
Результат подтверждаем повторной записью
Сравниваем согласованные режимы с включенной и отключенной коррекцией, фиксируем изменения в отчете. Не обещаем одинаковое снижение искажений при любом дальнейшем составе студии. После крупной замены осветительной техники измерения и настройки могут потребовать пересмотра.
Монтаж оцениваем по применимым положениям СП 76.13330.2016, общезданийную часть - СП 256.1325800.2016. Специальное технологическое оборудование рассматривается отдельно. ГОСТ 32144-2013 относится к качеству энергии в точках передачи пользователям сети; его требования нельзя произвольно подменять показателем тока внутри отдельного щита. Заказчик получает схемы, протоколы, настройки и понятные границы измеренного результата.
Частые вопросы
Активный фильтр заменяет резервное питание?
Нет. Коррекция качества энергии и сохранение питания при аварии решают разные задачи. Необходимость резерва определяем отдельной частью проекта.
Мерцание света всегда вызвано гармониками?
Нет. Проверяем драйверы, управление и фактические параметры сети, сопоставляя электрические измерения с наблюдаемым световым режимом.
Что нужно для полезного обследования?
Доступ к распределению и возможность безопасно проверить несколько характерных съемочных режимов. Перечень включенных потребителей записываем вместе с измерениями.
