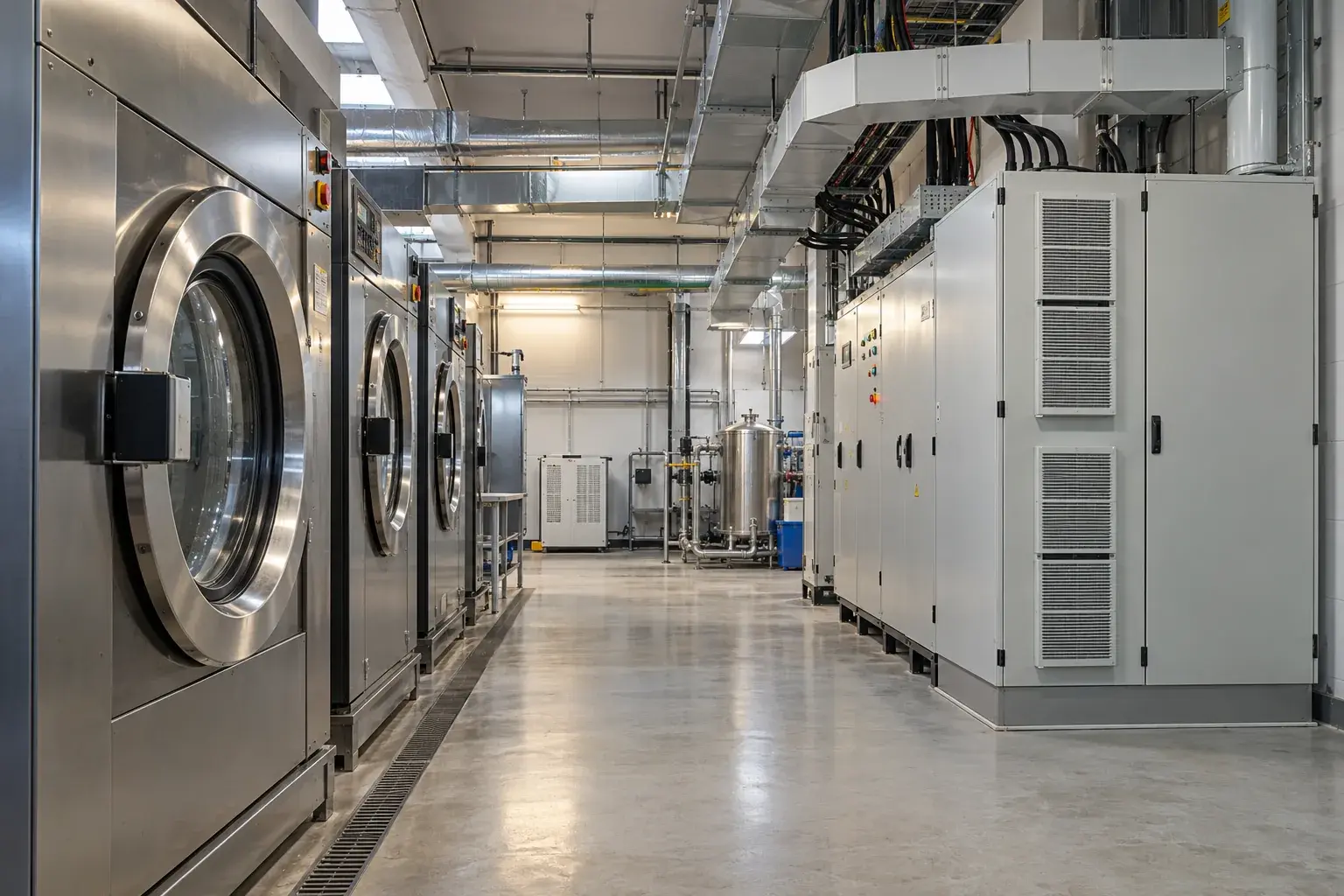

Электроснабжение промышленной прачечной с активной фильтрацией в Адлере
Электроснабжение промышленной прачечной с активной фильтрацией в Адлере
Промышленные стиральные машины работают с меняющейся скоростью и нагрузкой, поэтому распределительную сеть прачечной проверяем вместе с приводами оборудования. В новом комплексе в Адлере рассматриваем активную фильтрацию гармоник. Ее задача входит в электроснабжение всего производства: от вводного распределения и защит до измерения результата на согласованных рабочих циклах.
Разбираем электрическую нагрузку по операциям
Составляем перечень машин, сушильных установок, насосов и вспомогательных потребителей. Уточняем мощность, способ управления приводами и возможные одновременные режимы. Наличие преобразователей частоты еще не определяет состав и уровень искажений в точке подключения. Поэтому исходное решение опираем на проектные данные и доступные результаты измерений.
Анализатором качества электроэнергии записываем токи, напряжения и спектр гармоник в выбранных точках. Для действующих обследуемых участков связываем время записи с работой машин. Не сравниваем загрузку всего комплекса в один час с результатом отдельной почти пустой ветви в другой. Токовые клещи и измерительные цепи выбираем под условия измерения и разрешенный доступ.
Включаем фильтр в согласованную схему
Для технического варианта PQFS изучаем руководство Hitachi Energy. Активный фильтр работает по данным измерительных трансформаторов тока, поэтому их положение и ориентация принципиальны. Ошибка в измерительной цепи может нарушить регулирование даже при правильно выбранной мощности шкафа. Подключение, состав защит и настройку выполняем по проекту и документации поставленной комплектации.
При этом сохраняем отдельные расчетные задачи: сечение линий, нагрузку нейтрали, селективность и защитные связи. Активная фильтрация не дает права оставить перегруженный кабель или неисправный аппарат. Место оборудования проверяем по условиям охлаждения и обслуживания, трассы увязываем с технологическими проходами. Кабельные соединения выполняем соответствующим обжимным инструментом, затяжку контролируем по требованиям примененных клемм.
Принимаем монтаж до настройки компенсации
Сверяем маркировку цепей и фактическое соответствие схемам. Проверку низковольтной установки организуем с учетом области ГОСТ Р 50571.16-2019. Чувствительную электронику отделяем от испытаний предусмотренным способом. Порядок безопасного отключения фильтра учитывает накопленную энергию его внутренних цепей; погасший дисплей не подтверждает готовность к прикосновению.
Настройку выполняет квалифицированный специалист. Сопоставляем показания фильтра с независимым прибором и проверяем, что измерительные каналы относятся к нужным фазам и точкам. Сохраняем исходную конфигурацию и согласованные параметры. Включение всех доступных функций без оценки сети не является пусконаладкой: режим должен соответствовать принятой задаче комплекса.
Проверяем результат на работе прачечной
Повторяем согласованные циклы загрузки и сравниваем измерения в тех же точках. Оцениваем спектр, токи и сообщения оборудования, учитывая фактический состав работающих потребителей. При нестабильном регулировании сначала проверяем измерительные связи, конфигурацию и изменения нагрузки. При перегреве отдельной линии исследуем ее состояние и загрузку, а не списываем любой дефект на гармоники.
После устранения причины повторяем проверку затронутой ветви и общего режима. Передаем исполнительную схему, настройки и протоколы сравнения. Для электроснабжения промышленной прачечной организуем выезд в Адлер, рассматриваем технологическое оборудование и согласуем распределение питания до подключения производственных машин.
Частые вопросы
Фильтр заменяет расчет кабельных линий?
Допустимую нагрузку и защиту линий проверяют отдельно.
Конденсаторная батарея выполняет ту же задачу?
Способ действия и возможности систем различаются.
Паспортный процент подавления гарантирован на объекте?
Результат подтверждают измерениями конкретной сети.
