Электроснабжение производства с коррекцией провалов напряжения в Адлере
Электроснабжение производства с коррекцией провалов напряжения в Адлере
Краткий провал напряжения способен остановить автоматику производства, даже когда свет в корпусе почти не меняется. На новом объекте в Адлере определяем, какие электрические события действительно нарушают процесс. Систему коррекции включаем в проект электроснабжения после измерений, чтобы ее возможности соответствовали характеру сетевых нарушений.
Записываем событие у чувствительной нагрузки
Анализатором качества электроэнергии регистрируем напряжения по фазам, токи, длительность провала и момент отключения оборудования. Сопоставляем записи с журналом технологической линии и работой крупных потребителей. Разовый мультиметр показывает текущее значение, но обычно не объясняет короткое событие, уже завершившееся до прихода специалиста.
Расчет включает мощность в киловольт-амперах, нагрузочные токи и остаточное напряжение во время события. Для выбранных условий изучаем ABB PCS100 AVC-40. Преобразователь формирует добавочное напряжение через последовательный трансформатор, получая необходимую энергию из сохранившейся сети. Отдельно проверяем границы коррекции для исполнения, нагрузки и длительности нарушения.
Выделяем защищаемые цепи
Определяем, требуется ли подключать весь корпус или только чувствительную линию с ее вспомогательными механизмами. Проверяем ввод, защиту, кабели и согласование отключений. Полное исчезновение внешнего питания рассматриваем отдельно: аппарат без накопителя не становится резервным источником для любого перерыва электроснабжения.

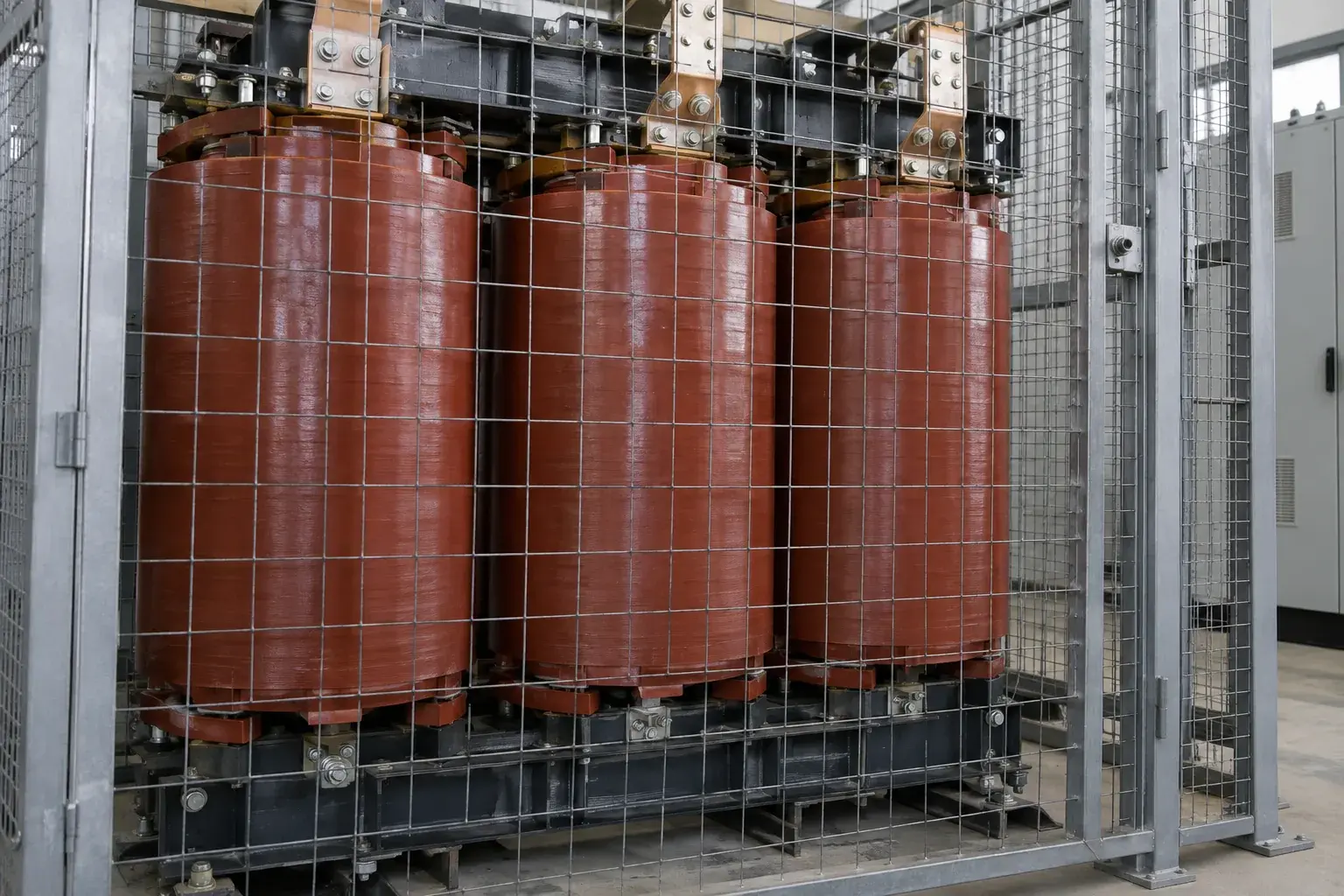

В помещении размещаем преобразователь, трансформаторную часть и предусмотренный байпас. Сохраняем охлаждение, доступ к обслуживанию и защитные ограждения. Кабельные трассы и заземление выполняем по рабочей схеме, не используя корпус оборудования вместо нерассчитанной опоры для тяжелых линий. Нормальная работа допускается с закрытыми дверями и установленными защитными панелями.
Приемка охватывает управление и силовой тракт
До включения проверяем соединения, защитные проводники и маркировку. Для соответствующих цепей используем измеритель изоляции, прибор проверки непрерывности и динамометрический инструмент. Чувствительную электронику отделяем от испытательных напряжений по принятой методике и требованиям изготовителя.
На наладке сверяем входные и выходные параметры независимым анализатором, проверяем удаленные команды, сообщения контроллера и разрешенные переходы байпаса. Не создаем опасный провал в действующей сети ради демонстрации. Испытательный сценарий и допустимые воздействия заранее согласуем с проектировщиком, изготовителем и технологом производства.
Отказ восстанавливаем по журналу
При повторной остановке линии изучаем одновременно событие сети и состояние корректора. Проверяем перегрузку, охлаждение, разрешающие сигналы, режим байпаса и пределы аппарата. Невозможность исправить событие вне рабочего диапазона не устраняется заменой исправного силового модуля. Ремонт внутреннего оборудования выполняет заводской или уполномоченный сервис с передачей журнала и серийных данных.
Для применимых испытаний низковольтной установки учитываем ГОСТ Р 50571.16-2019. Заводские процедуры преобразователя выполняем дополнительно, после отключения и предусмотренного разряда внутренних цепей. Эксплуатации передаем однолинейную схему, результаты измерений, настройки, сигналы аварий и порядок переключений. Заказчику предлагаем начать с регистрации нарушений: это позволяет обосновать корректор, резервирование или другое решение для конкретной линии.
Частые вопросы
Корректор держит производство при полном отключении сети?
Для такого режима требуется отдельно предусмотренный источник и схема резервирования.
Достаточно мощности из каталога?
Проверяют также характер нарушения, длительность, фазность и нагрузку.
Байпас означает сохранение коррекции?
Режим обхода оценивают по схеме; питание нагрузки и качество напряжения являются разными параметрами.
