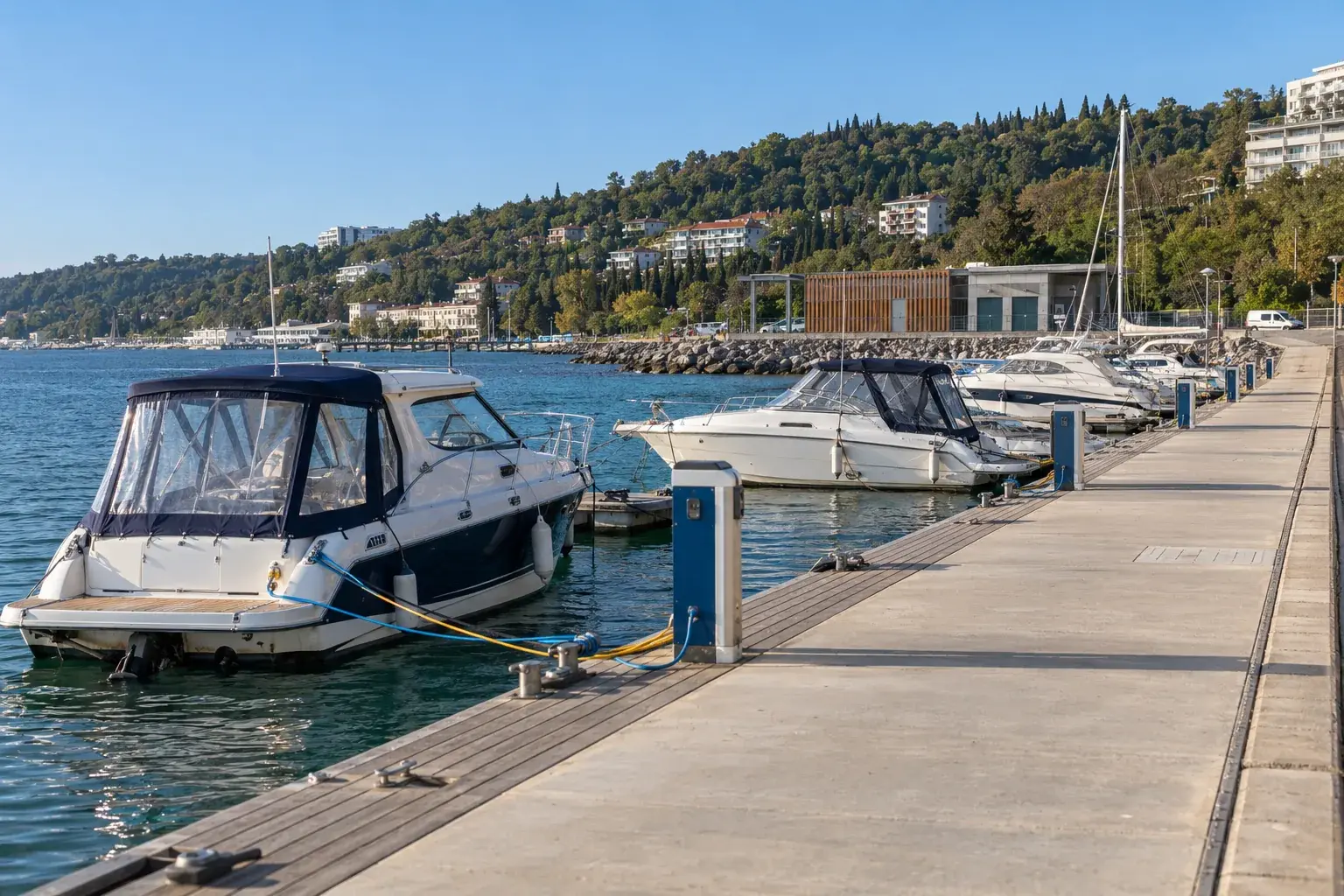

Электроснабжение причального комплекса с береговыми колонками в Хосте
Электроснабжение причального комплекса с береговыми колонками в Хосте
Понтон движется относительно берега, а электрическая сеть должна сохранять управляемое питание и защиту на всем пути к месту стоянки судна. Для нового причального комплекса в Хосте начинаем с этой границы между неподвижной и подвижной частью. Проектируем береговой ввод, распределение и сервисные колонки как связанную систему с понятными эксплуатационными отключениями.
От берега к конкретному месту стоянки
Выезд посвящаем не только расположению розеток. Снимаем трассы лазерным дальномером, осматриваем береговой щит, переходные мостики и точки крепления к понтону. Сопоставляем условия движения конструкций, воздействие воды, маршрут обслуживания и доступ посетителей. Конкретные механические перемещения подтверждаем проектными данными причала.
По перечню предполагаемых потребителей рассчитываем нагрузки и распределение по линиям. Отдельно учитываем освещение прохода и вспомогательные береговые помещения. Не объединяем все задачи одним защитным аппаратом только потому, что колонки стоят рядом: отключение поврежденного подключения должно оцениваться в общей схеме электроснабжения и эксплуатации комплекса.
Колонка является частью береговой сети
Для подбора рассматриваем сервисные исполнения, подобные Rolec Quantum Marina. Изготовитель предусматривает варианты электрических розеток, аппаратов защиты, учета и местного освещения. Сначала фиксируем необходимую конфигурацию, затем сверяем ее электрическую схему и документы. Совпадение названия корпуса с зарядной станцией для автомобиля не означает одинакового назначения оборудования.
Увязываем основание колонки, крепеж, кабельные вводы и доступ к внутренним клеммам. Переходные участки выполняем с учетом движения понтона и допустимых условий работы выбранного кабеля. Проверяем разгрузку натяжения и защиту от перетирания. Провод к судну не должен превращаться в препятствие через основной проход; организацию подключений согласуем с оператором причала.
Измеряем защиту каждого подключения
Перед испытаниями сверяем маркировку линий и фактическую сборку щитов. Крепеж соединений проверяем подходящим динамометрическим инструментом по документации оборудования. Мегаомметр используем с учетом отключения чувствительных устройств; непрерывность защитных проводников контролируем соответствующим измерителем. Результаты привязываем к отдельным цепям, чтобы эксплуатация могла сопоставить протокол со своей схемой.
Тестером электроустановок проверяем предусмотренные защитные устройства и правильность подключения розеток. При несоответствии ищем ошибку клеммного соединения, повреждение линии или неверную комплектацию аппарата. После устранения повторяем затронутые измерения. Наличие защищенного корпуса само по себе не подтверждает исправность всей питающей цепи, особенно на переходе от берега к плавающей конструкции.
Передаем причал с границами ответственности
Монтаж и наладку электротехнической части связываем с СП 76.13330.2016. Для береговых цепей питания прогулочных судов учитываем ГОСТ Р 50571.7.709-2013. Его область применения отличаем от внутренней электропроводки судна и остальных установок берегового комплекса. Конкретную схему защитного заземления и отключения определяем проектом, без универсального решения для любого понтона.
При сдаче показываем оператору отключения отдельных направлений, читаемость обозначений и доступ к обслуживанию. Передаем исполнительные трассы, протоколы и инструкции выбранных колонок. Осмотр после сильного воздействия воды или механического повреждения включаем в эксплуатационный порядок. Цель общей работы - обслуживаемое береговое электроснабжение, где причины отключения можно установить по конкретной линии, не разбирая весь причал.
Частые вопросы
Можно ли выбрать колонку только по количеству розеток?
Нужны также расчет нагрузки, исполнение защиты, условия среды и схема подключения. Корпус является лишь одной частью решения.
Входит ли внутренняя сеть яхты в береговой проект?
Границу определяем заданием. Специальный стандарт для причала не заменяет проверку внутренней установки судна.
Как организовать первый выезд?
Обеспечить безопасный проход от вводного щита до понтона и участие представителя оператора, который знает режим эксплуатации стоянок.
