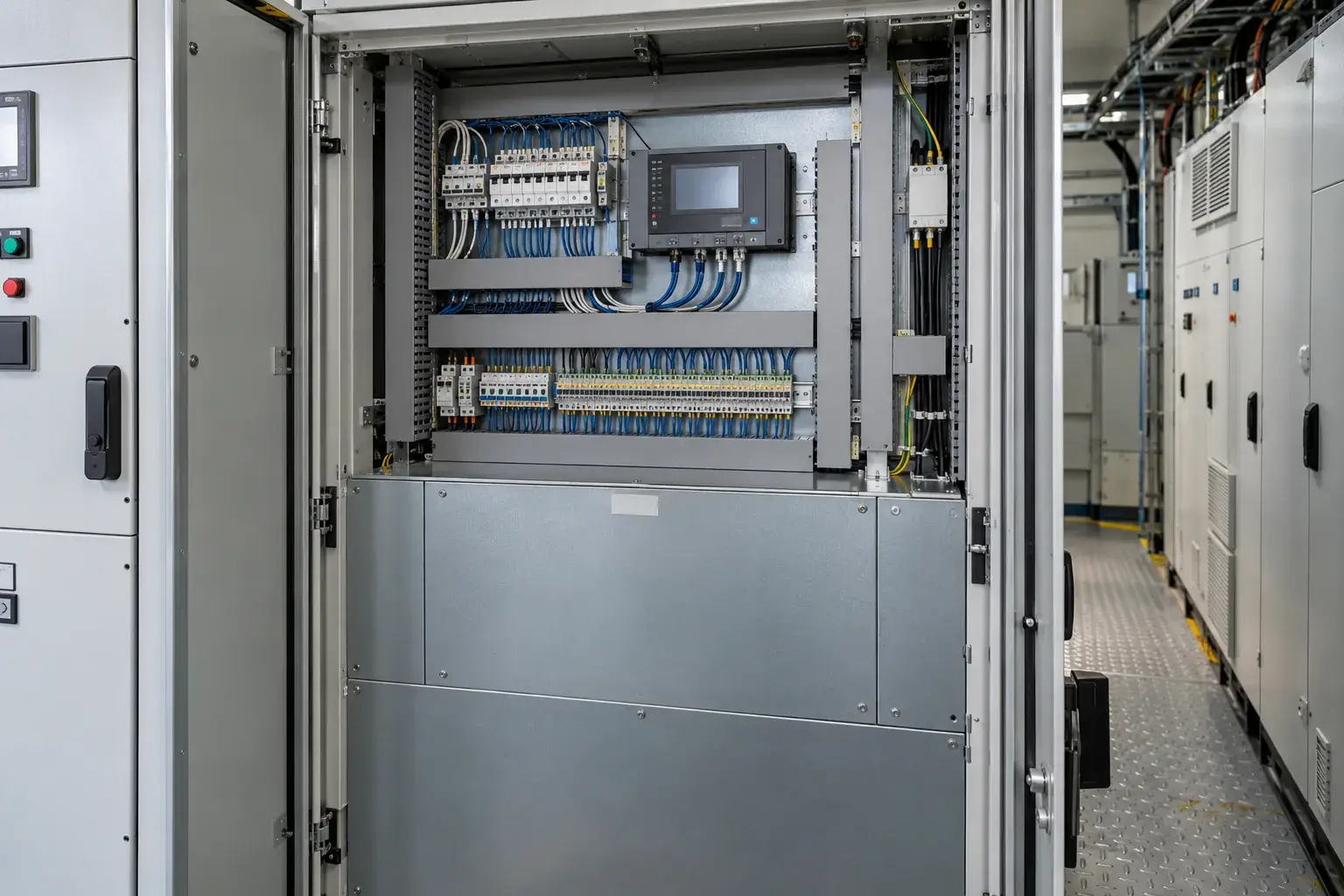

Оптический датчик внутри щита не заменяет выключатель, который должен отключить поврежденную цепь. Для нового пищевого производства в Адлере рассматриваем дуговую защиту вместе с вводом, секционированием, распределением и цепями управления. Сначала определяем, какие отсеки контролируются и какие аппараты получают команду отключения. Только после этого можно выбирать оборудование и проверять работу всей последовательности.
Схему отключения согласуем с технологией производства
На объекте уточняем состав линий, источники питания, секционные связи и оборудование непрерывной работы. Проверяем расчетные токи, выбранные аппараты и организацию доступа в электрощитовую. Дуговое повреждение может возникнуть внутри разных отсеков, поэтому один датчик у двери не считаем доказательством контроля всех шин и кабельных присоединений.
Электромонтажную часть рассматриваем по СП 76.13330.2016, приемо-сдаточные испытания низковольтной установки - по ГОСТ Р 50571.16-2019. Учитываем действующую область документов и проект распределительного устройства. Дополнительная защита не отменяет расчетов короткого замыкания, штатных защит и требований к самой сборке.
Для каждого датчика определяем наблюдаемую зону
В руководстве ABB Arc Guard System TVOC-2 описана последовательность обнаружения света, обработки сигнала и воздействия выходного контакта на отключение. Для отдельных применений предусмотрено дополнительное условие по току. Конфигурацию выбираем под конкретное устройство и схему, а не объявляем любое яркое свечение аварией во всем производственном корпусе.
Размещение датчиков согласуем с перегородками, шинными соединениями и выключателями. Проверяем, не закрывает ли новый элемент прямую видимость контролируемой области. Изготовитель отдельно показывает, как исключать непредусмотренное воздействие нормального света аппарата. Оптоволоконные линии прокладываем с требуемой защитой и допустимыми изгибами, сохраняя возможность осмотра.
Цепи управления монтируем при безопасном состоянии установки
Перед работами выполняем предусмотренное отключение и проверяем отсутствие опасного напряжения подходящим указателем. Модуль, датчики, питание управления и отключающие цепи подключаем по согласованной документации. Маркируем связь входов с отсеками и выходов с конкретными выключателями, чтобы ее можно было проверить независимо от подписей на экране.
Используем предназначенные для соединений инструменты, контролируем крепление проводников и состояние кабельных вводов. Если конфигурация предусматривает контроль исправности датчиков, проверяем совместимость соответствующих модулей и исполнений. Нельзя приписывать эту функцию любой версии системы только по общему названию линейки.
Испытываем обнаружение вместе с фактическим отключением
В инструкции TVOC-2 для проверки предусмотрена имитация светового события подходящей фотовспышкой. Контролируем каждый установленный датчик по согласованной программе, без создания настоящей дуги. Сопоставляем сообщение устройства, выбранный выход и срабатывание нужного выключателя. Проверка одной индикации без отключающего аппарата оставляет важную часть цепи непроверенной.
Результаты включаем в протокол вместе с конфигурацией и журналом событий. Затем завершаем испытания распределения, защитных проводников и питания производственных линий. Заказчику передаем схему зон, настройки и регламент повторных проверок. Изменение перегородок или аппаратов в щите требует пересмотра размещения датчиков, даже если электрическая мощность цеха не увеличилась.
Частые вопросы
Такая система заменяет обычный автомат защиты линии?
Нет. Она работает в составе рассчитанного электроснабжения и воздействует на предусмотренные аппараты.
Достаточно проверить один датчик из нескольких?
Программа должна подтверждать связь каждого установленного датчика с назначенным действием системы.
Для испытаний нужна настоящая электрическая дуга?
Нет. Используем предусмотренный изготовителем способ имитации в безопасно организованной проверке.
