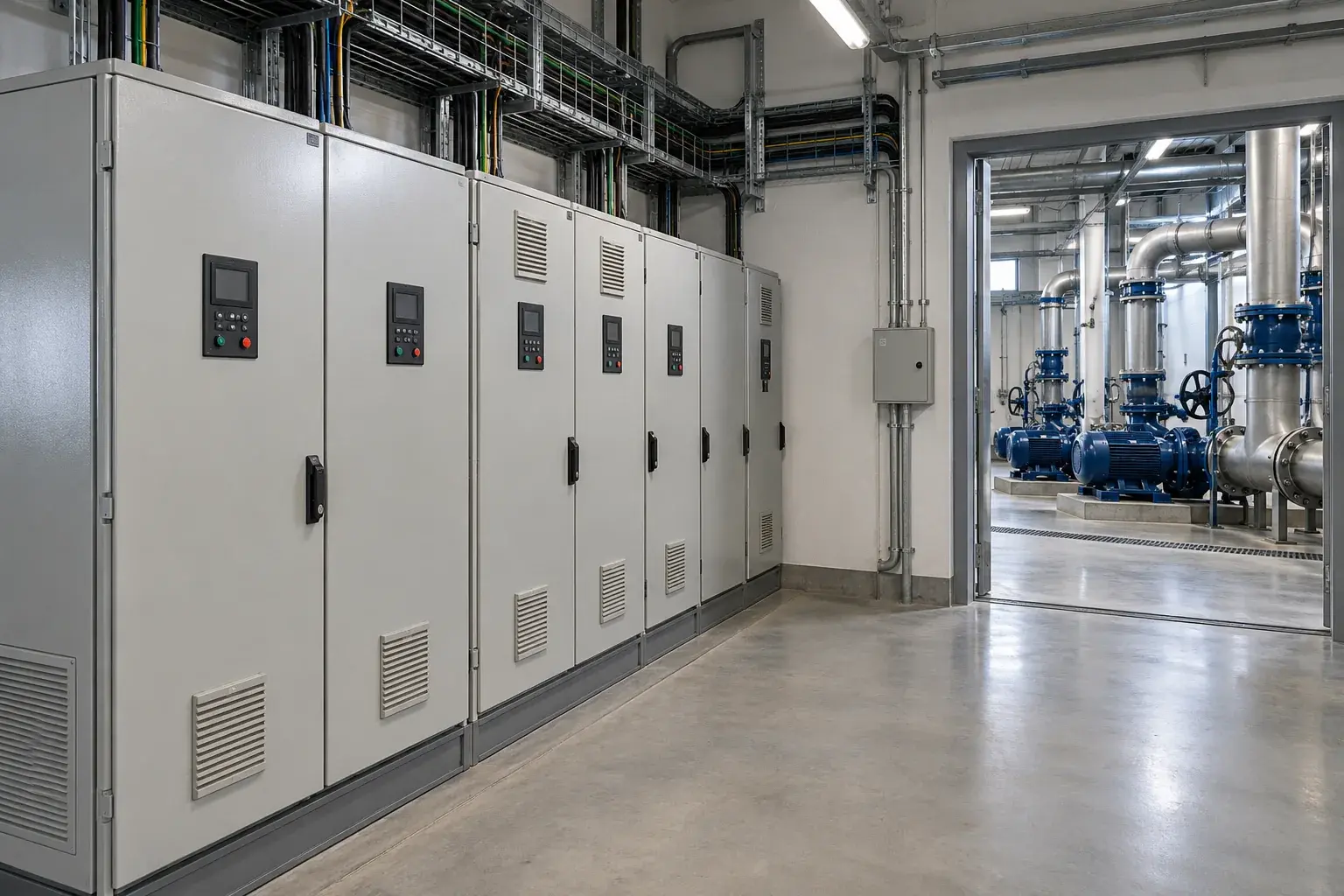

Электроснабжение насосной станции с частотными приводами в Сириусе
Электроснабжение насосной станции с частотными приводами в Сириусе
Насосная станция меняет нагрузку вслед за расходом воды, поэтому электроснабжение приходится согласовывать с реальной работой двигателей. Для нового инженерного комплекса в Сириусе рассматриваем ввод, распределение, частотные приводы и защиту как одну систему. Экономичный режим начинается с правильно подобранной схемы и измерений. Установка преобразователя без проверки двигателя и кабельной линии такой результат не гарантирует.
От нагрузки переходим к электрической схеме
Собираем характеристики насосов, двигателей и режимов одновременной работы. С проектировщиком уточняем резервирование, очередность включения и требуемое питание вспомогательных цепей. Проверяем расчетные токи и условия отключения при повреждении. Устройства защиты выбираем по согласованию с приводом и сетью, а не только по мощности на дверце шкафа.
На объекте снимаем длины трасс, способы прокладки и места переходов. Учитываем температуру помещения, размещение шкафов и обслуживание охлаждения. Дальномер и осмотр помогают сверить проект с площадкой. Тесная установка без доступа к фильтрам и соединениям затрудняет поиск неисправности даже при правильно выбранном электрооборудовании.
Согласуем привод с двигателем и кабелем
Руководство ABB ACQ580-01 отдельно рассматривает электрическое планирование, защиту изоляции двигателя, кабели и заземление. По конкретному исполнению проверяем требования к экранам, прокладке и дополнительным фильтрам. Питающие, моторные и сигнальные линии размещаем по согласованной схеме. Смешение их маршрутов способно создавать помехи измерению и управлению.
Изоляцию кабеля и двигателя проверяем отдельно от электронного преобразователя. Руководство запрещает проводить испытания изоляции самого привода таким способом. Поэтому перед измерением мегомметром специалисты подтверждают отключение проверяемой линии от электроники. Испытательное напряжение и критерии выбираем по применимым документам оборудования, не распространяя параметры одного двигателя на все насосы.
Ищем причину срабатывания по измерениям
При наладке записываем токи, параметры сети и журнал сообщений привода. Токовые клещи, анализатор качества электроэнергии и данные управления помогают различать перегрузку, нарушение питания и проблему сигнала. При повторяющемся отключении проверяем также механическое состояние насоса и гидравлический режим. Повышение уставки защиты до выяснения причины не является ремонтом.
Настройку выполняем по паспортным данным двигателя и документации выбранной программы управления. Проверяем направление вращения, предусмотренные команды пуска и останова, реакцию на потерю сигнала. После исправления соединения или настройки повторяем тот режим, в котором обнаружилось отклонение. Так подтверждаем результат наблюдаемыми данными, а не исчезнувшим сообщением на дисплее.
Завершаем проверкой всей установки
Для применимых электромонтажных и наладочных работ учитываем СП 76.13330.2016. Завершающую проверку собранной низковольтной установки рассматриваем по ГОСТ Р 50571.16-2019 с учетом проекта. Проверяем актуальность документов, защитные проводники, соединения и предусмотренные способы автоматического отключения. Иностранные сертификаты отдельного привода не заменяют проверку собранной системы.
Паллада согласует электроснабжение станции от ввода до управляемых насосных агрегатов. В комплект передачи включаем схемы, результаты измерений, резервную копию согласованных настроек и порядок обслуживания. На выезде можно определить исходные данные и очередность монтажа. Доступные шкафы и понятные контрольные точки затем сокращают время диагностики при изменении режима комплекса.
Частые вопросы
Можно ли проверить двигатель через подключенный привод?
Измерительную схему готовят по инструкции; электронный преобразователь исключают из испытания изоляции двигателя и кабеля.
Отчего привод отключается при разгоне?
Проверяем питание, настройки, электрическую линию и нагрузку насоса. Причину устанавливают по измерениям и сообщениям оборудования.
Что необходимо для первоначального расчета?
Перечень насосов, паспорта двигателей, режимы резервирования, параметры ввода и план кабельных трасс.
