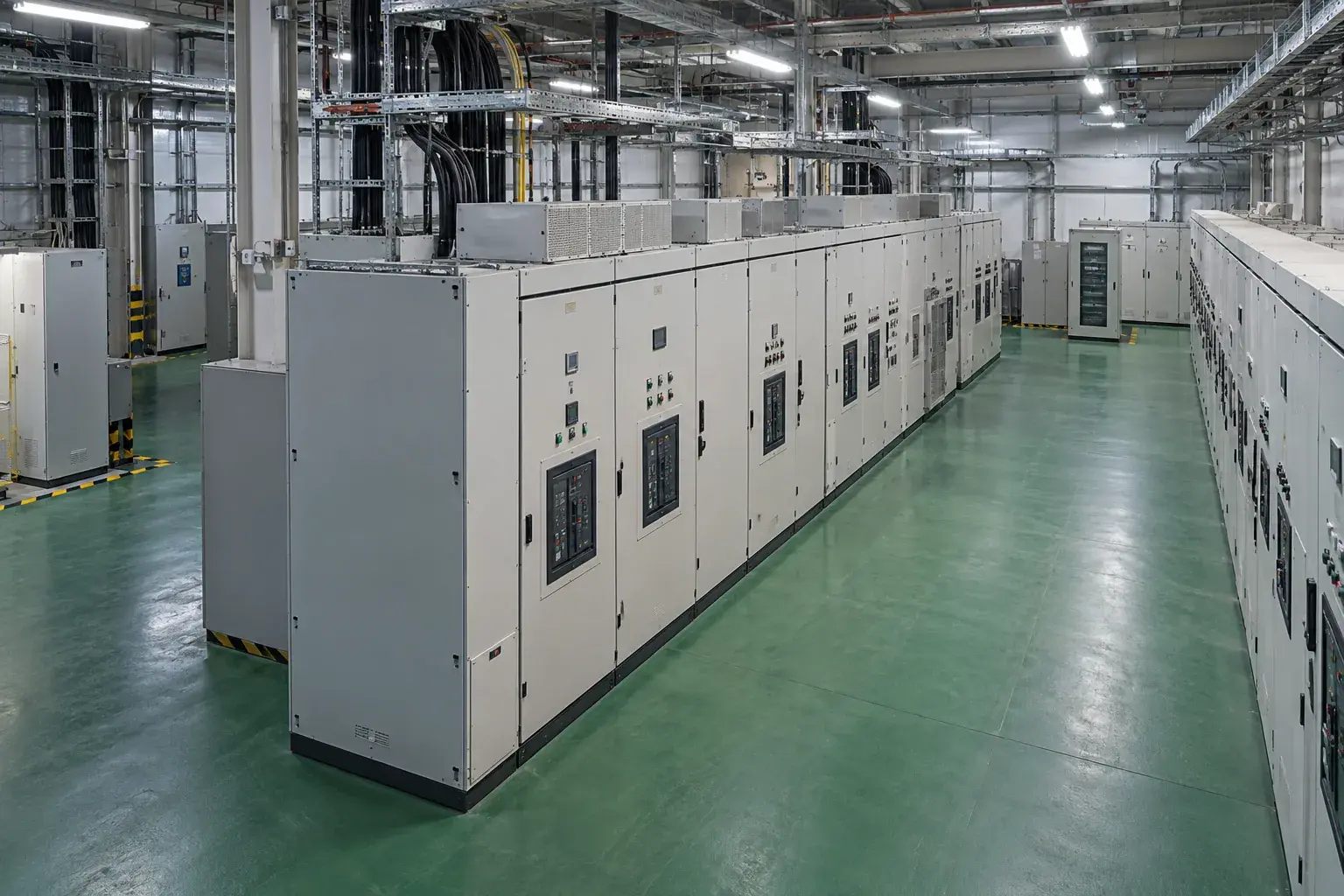

Электроснабжение логистического корпуса с зонной селективностью в Адлере
Электроснабжение логистического корпуса с зонной селективностью в Адлере
При коротком замыкании на отходящей линии важно отключить поврежденный участок и сохранить питание исправных потребителей. Для нового логистического корпуса в Адлере рассматриваем зонную селективную блокировку защит. Электронные расцепители обмениваются сигналами о расположении повреждения. Такая связь дополняет расчет селективности, но не заменяет его и не позволяет назначить одинаковые уставки всем выключателям распределительной сети.
Собираем исходные данные для всей цепочки питания
На обследовании уточняем источники питания, схему вводов, трансформаторы, длины линий и нагрузки корпуса. Разделяем главные распределительные щиты, промежуточные уровни и конечные потребители. Проверяем документацию установленных аппаратов и возможности их расцепителей. Проектировщик рассчитывает токи повреждений и координирует защиту кабелей, оборудования и источников, включая предусмотренные альтернативные режимы питания.
Для каждого участка нужна проверяемая связь между расчетом и конкретным аппаратом. Мощность выключателя или наличие дисплея еще не подтверждают поддержку нужной функции. Если реконструкция сохраняет часть прежнего оборудования, заранее определяем совместимость устройств и необходимость интерфейсных модулей. Произвольное соединение сигнальных клемм разных семейств не принимаем за готовую селективную систему.
Увязываем зоны и межаппаратные сигналы
В документации Schneider Electric ZSI описана передача разрешающего задержку сигнала от нижестоящего аппарата к вышестоящему. Когда повреждение расположено ниже, верхний уровень сохраняет согласованную выдержку; при повреждении в собственной зоне отсутствие нижестоящего сигнала позволяет ускорить отключение. Применимость зависит от функции защиты, исполнения и настроек конкретного расцепителя.
При монтаже маркируем сигнальные цепи и сопоставляем их с однолинейной схемой. Проверяем ограничения по сочетанию аппаратов, разветвлению и длинам соединений по заводским документам. Отдельно учитываем самоблокирующие перемычки, если они предусмотрены схемой. Их нельзя удалить только потому, что на соседнем вводе похожая клемма оставлена свободной: от этого меняется работа выдержки времени.
Проверяем сигнал без создания аварии на объекте
До подачи рабочего питания контролируем соединения и готовность щитов по программе электромонтажных испытаний. Для обычных проверок используем соответствующие измерители изоляции и непрерывности; электронные устройства предварительно подготавливаем по их инструкциям. Силовую часть и сигнальные цепи испытываем с учетом допустимых воздействий, не подавая испытательное напряжение на неподготовленную электронику.
Для совместимого оборудования заводская документация описывает тест связи через EcoStruxure Power Commission: включаем нижний и верхний аппараты в проверяемую конфигурацию, подаем предусмотренный тестовый сигнал и смотрим индикацию вышестоящей защиты. Фиксируем каждый маршрут сигнала отдельно. Это проверка межаппаратного взаимодействия, а не разрешение устраивать реальное короткое замыкание в работающем корпусе.
Передаем расчет, настройки и результаты вместе
Монтаж и наладку рассматриваем в области СП 76.13330.2016, приемо-сдаточную проверку низковольтной установки и состав отчета - ГОСТ Р 50571.16-2019. Программа не ограничивается сигналом ZSI: нужны предусмотренные проектом проверки основных защит и отключения. Числовые уставки принимаем из согласованного расчета; общая таблица изготовителя не заменяет исходных данных конкретной сети.
Паллада передает электроснабжение корпуса с однолинейной схемой, ведомостью аппаратов, сохраненными настройками и протоколами проверок. Для будущих изменений указываем, какие взаимные связи придется пересмотреть при замене выключателя или добавлении линии. До работ заказчику необходимо обеспечить доступ к щитам, предоставить данные источника и согласовать отключения. Проверяемость всей цепочки важнее внешне одинаковых положений ручек на фасаде.
Частые вопросы
ZSI заменяет расчет токов короткого замыкания?
Нет, она работает в предварительно согласованной системе защит.
Можно ли соединить расцепители любых изготовителей?
Только при подтвержденной совместимости; документация выбранной системы задает допустимые сочетания.
Достаточно одного успешного тестового сигнала?
Проверяют все предусмотренные маршруты и режимы, затем сохраняют настройки и результаты в протоколе.
