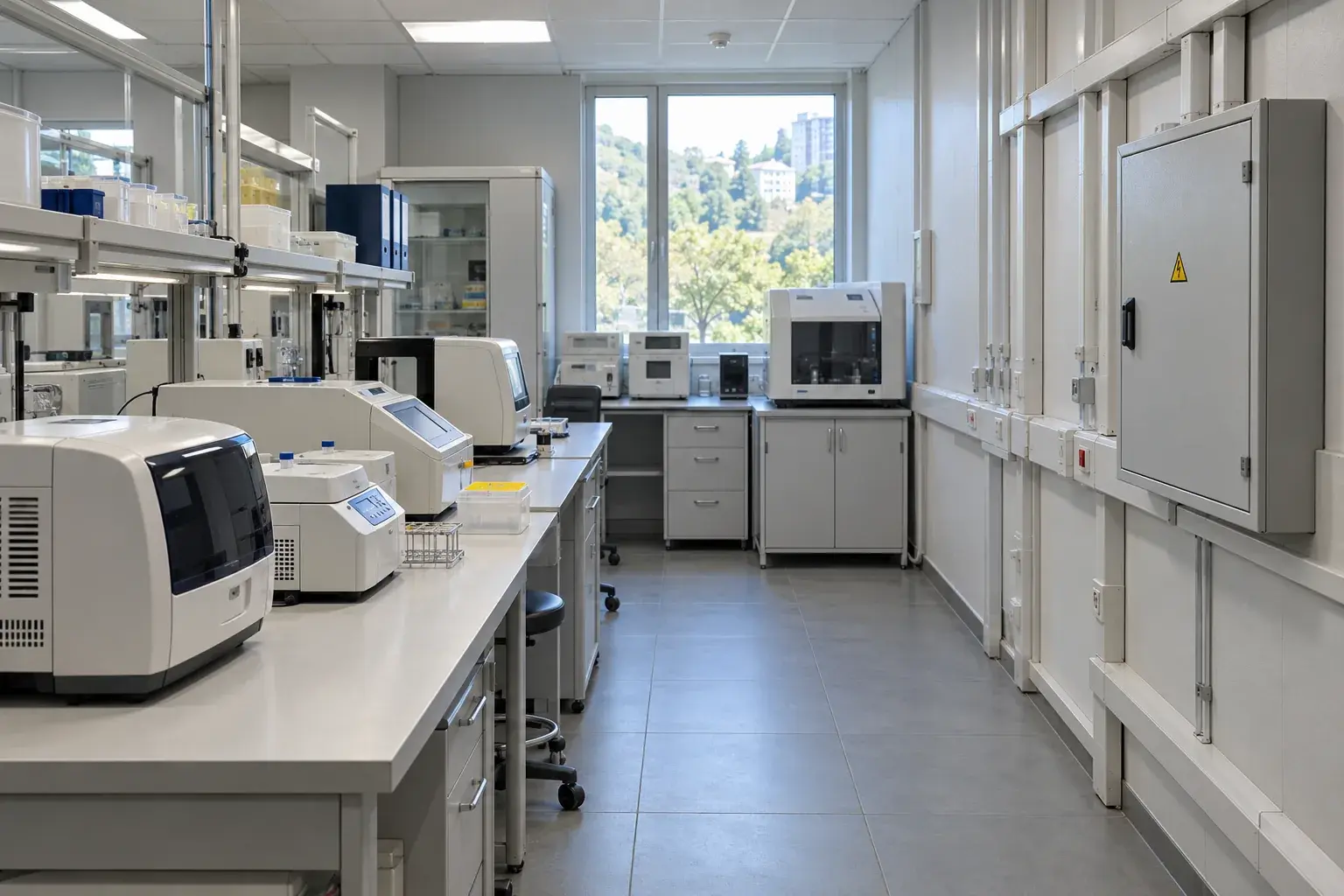

Электроснабжение лабораторного корпуса в Хосте

Измерительный прибор может потреблять немного, но предъявлять особые требования к питанию. Для нового лабораторного корпуса разбираем электрические группы по назначению, учитываем электронные нагрузки и проверяем, какие помещения затронет отключение каждой линии.

Начинаем с перечня оборудования на рабочих местах

В лабораторном корпусе в Хосте сопоставляем план столов с фактическим размещением анализаторов, вытяжных шкафов и вспомогательных установок. На выезде отмечаем розетки, сервисные короба, проходы кабелей и доступ к щитам. Вместе с технологом выделяем приборы, которым требуется непрерывное питание, и оборудование, допускающее обычный перезапуск. Категорию надежности и источник резерва определяет проект, а не внешний вид прибора.

Отдельно запрашиваем характеристики входных преобразователей и фильтров оборудования. Установленная мощность не показывает весь характер нагрузки. Для действующих участков регистратором измеряем напряжение и ток в разные моменты работы; чувствительные измерительные цепи обследуем вместе с поставщиком приборов. Так понимаем, где нужна отдельная группа, а где проблему создает подключение постороннего нагревателя к приборной розетке.

Разводим защитные цепи без случайных объединений

До монтажа утверждаем схему распределения, сечения проводников и аппараты защиты. Не объединяем рабочие нейтрали разных защищаемых групп после дифференциальных аппаратов. Наличие электронных преобразователей учитываем при выборе типа защиты и допустимого сочетания потребителей. Увеличение порога срабатывания ради устранения отключений не заменяет поиск причины.

Например, руководство ABB F200 Type B+ обращает внимание на токи утечки электронного оборудования и его помехоподавляющих фильтров. Это довод проверить состав группы и данные изготовителей, а не поставить один и тот же аппарат во все лаборатории. Руководство конкретного исполнения также задает условия проверки изоляции: подключенная электроника аппарата может повлиять на результат измерения.
