Первые отклонения в электрической сети не всегда сопровождаются отключением автомата. Для нового лабораторного корпуса в Сириусе мы предусматриваем многоканальное наблюдение остаточных токов как часть электроснабжения. Оно помогает находить изменения по линиям, а защита людей и автоматическое отключение выполняются предусмотренными для этого устройствами и схемой сети.
Составляем карту распределения и режимов

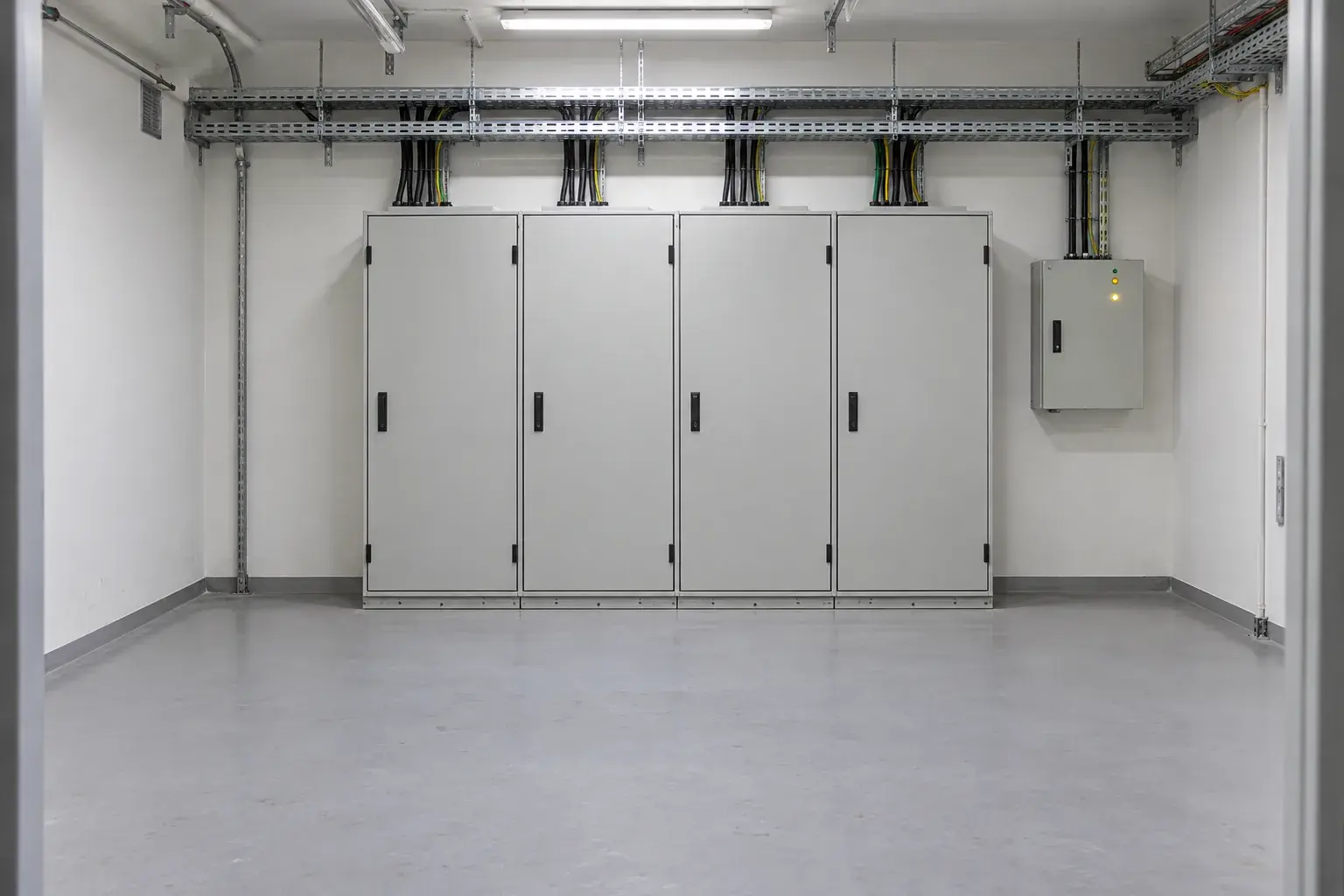

Обследуем ввод, щитовую и предполагаемые трассы, сверяем перечень потребителей с технологическим заданием. Отдельно отмечаем оборудование с преобразователями и фильтрами: его рабочие токи утечки влияют на выбор измерения. Расчет нагрузки, селективность, заземление и защитное отключение прорабатываем вместе с мониторингом.
Для общей сети здания учитываем применимую область СП 256.1325800.2016. Специальное научное и технологическое электрооборудование этим документом целиком не охватывается и требует собственных решений. Приемо-сдаточную проверку низковольтной установки организуем с учетом ГОСТ Р 50571.16-2019. Показания нового прибора не подменяют осмотр и электрические испытания.
Выбираем измерение под фактический ток
В руководстве Bender RCMS410 устройство рассматривается вместе с совместимыми измерительными трансформаторами. Для разных форм тока требуются соответствующие датчики и функции обработки. Проверяем выбранную комбинацию, питание и интерфейс, а не только количество мест на DIN-рейке. Трансформатор нагрузки нельзя произвольно использовать вместо датчика остаточного тока.
В сети TN-S через измерительное окно пропускаем все активные проводники контролируемой цепи, включая нейтраль при ее наличии; защитный PE остается вне него. Исключаем смешение нейтралей разных наблюдаемых групп. Маркировку датчиков связываем с реальными отходящими линиями, чтобы сигнал в диспетчеризации указывал на понятный участок, а не на безымянный номер канала.
Сверяем сигнал с линией и нагрузкой
При наладке используем подходящие клещи для малых токов утечки и приборы проверки электроустановок. Измерения выполняем с учетом формы тока и частотного диапазона. Испытание изоляции согласуем с наличием подключенной электроники: недопустимый режим измерителя может повредить оборудование. Нужные отключения и защиту чувствительных устройств выполняем до проверки.
Записываем исходные значения при согласованных режимах нагрузки и проверяем прохождение тестового сигнала до рабочего места обслуживающего персонала. Порог предупреждения выбираем по проектной логике и фактическому фону. Единую произвольную уставку для всего корпуса не задаем. При ложной тревоге сначала проверяем схему датчика, кабельные связи и режим потребителей, затем корректируем подтвержденную причину.
Передаем персоналу порядок поиска неисправности
При росте остаточного тока сопоставляем событие с включением оборудования и локализуем участок разрешенными переключениями. Проверяем кабель, влажность, соединения и подключенный аппарат. Дефект устраняем после безопасного отключения; повышение порога ради исчезновения сообщения ремонтом не является. После работ повторяем измерение и проверку сигнализации.
На приемке контролируем непрерывность защитных проводников, предусмотренные параметры отключения, соответствие схем и результаты испытаний. Передаем исходную карту токов и журнал настроек вместе с исполнительной документацией. Для электроснабжения корпуса в Сириусе выезжаем на площадку, собираем распределение, защиту и диагностику в согласованную систему с понятным обслуживанием.
Частые вопросы
Мониторинг заменяет УЗО?
Нет, наблюдение и защитное отключение решают разные задачи.
Любые токовые клещи подойдут для сверки?
Нужны подходящие диапазон, чувствительность и измерение соответствующей формы тока.
Сигнал всегда означает поврежденный кабель?
Причину определяют проверкой схемы, нагрузки и состояния конкретного участка.
