Подземная кабельная линия скрыта после благоустройства, поэтому ее состояние важно подтвердить до передачи курортного кампуса в эксплуатацию. В Лоо связываем электроснабжение нового комплекса с диагностикой кабелей, схемой распределения и организацией безопасных отключений. Проверяем не только целостность жил, но и то, какие сведения дает выбранный метод об изоляции.
Прослеживаем трассу от источника до корпуса
Сопоставляем кабельный журнал с проектом, маркировкой концов и фактическими вводами в распределительные устройства. Проверяем длину участков, муфты, пересечения коммуникаций и защиту в проходах. Трассоискателем уточняем положение доступных обследованию линий, геодезические данные сверяем с исполнительной схемой. Повреждение при последующих земляных работах легче предотвратить, когда маршрут зафиксирован понятно.
Для кабелей с экструдированной изоляцией проверяем применимость ГОСТ 34834-2022 по их исполнению и номинальному напряжению. Это стандарт на кабельную продукцию, поэтому он не назначает автоматически программу испытаний любой собранной линии. Режим диагностики согласуем с проектом, изготовителем кабеля и специалистами испытательной лаборатории. Паспорт прибора также должен соответствовать выбранному объекту измерения.
Выбираем, что именно измерять
В технической документации BAUR frida TD разделены испытание кабеля, контроль оболочки и измерение диэлектрических потерь. Метод VLF использует испытательное напряжение очень низкой частоты, а tan delta дает дополнительную информацию о состоянии изоляции. Эти данные рассматриваем вместе с типом кабеля, его историей и условиями измерения, а не как универсальную отметку исправности.
Измерение частичных разрядов требует отдельной предусмотренной комплектации; наличие букв TD в названии не означает присутствия всех методов сразу. До работ определяем состав измерительной системы, точки подключения и критерии оценки. Если задача сводится к поиску повреждения оболочки, не подменяем ее другим тестом только потому, что он доступен в меню прибора.
Готовим испытание как отдельный этап

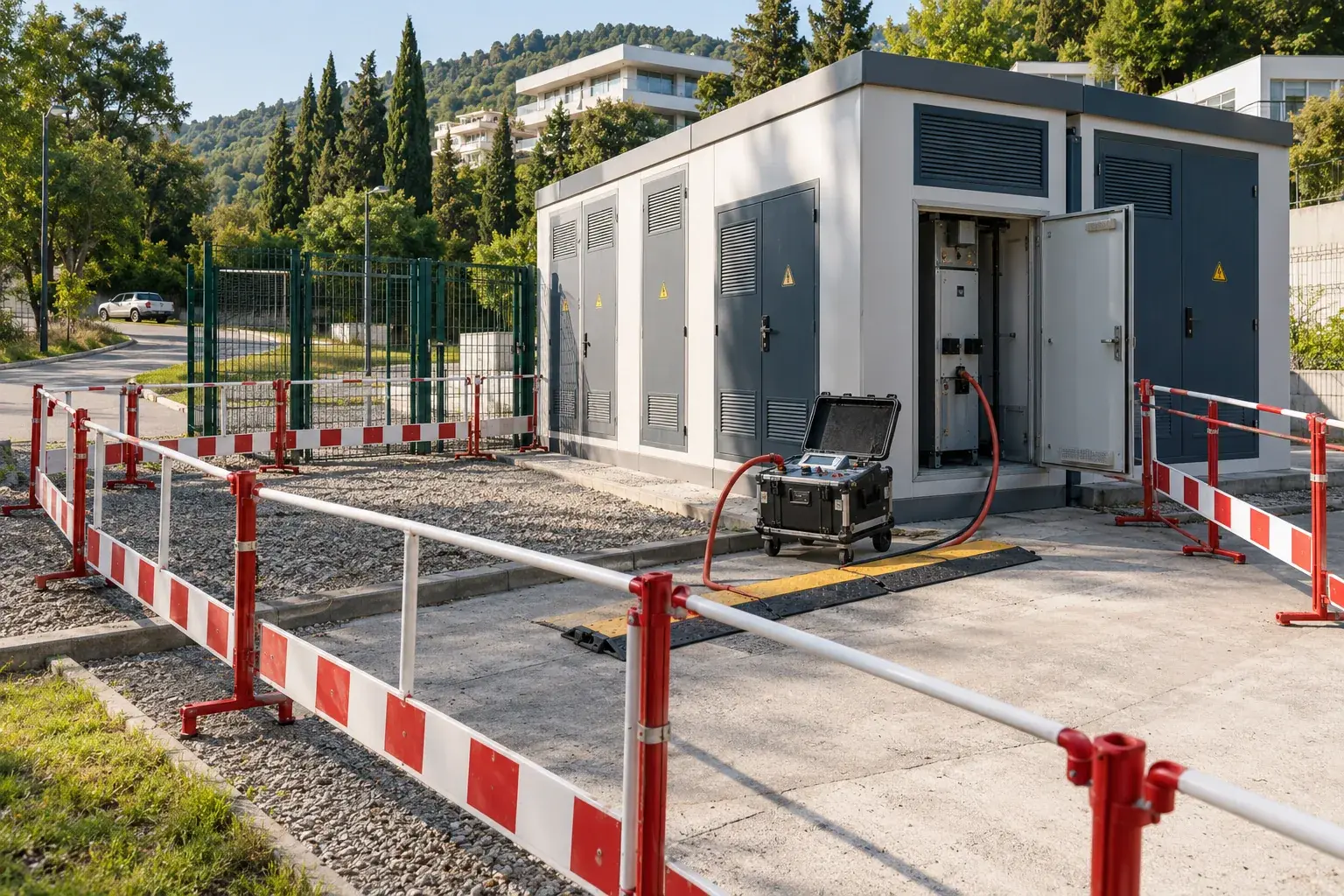

Линию выводим из работы по установленной процедуре, подтверждаем ее идентификацию и безопасное состояние. Организуем огражденную зону, доступ к обоим концам и связь между ответственными. Высоковольтные подключения и испытания выполняет квалифицированная лаборатория. Последовательность разрядки, заземления и отключения измерительной установки определяют ее инструкция и программа работ, а не команда на экране.
Перед измерениями проверяем состояние концевых разделок и доступных соединений. Загрязнение или влага на поверхности могут повлиять на результат, поэтому условия фиксируем в протоколе. Сохраняем исходные данные, использованный метод и полученные зависимости. Для разных типов изоляции не задаем один произвольный предел из соседнего протокола.
Связываем результаты с вводом кампуса
При отклонении определяем дальнейшее обследование: участок может требовать проверки муфты, оболочки или уточнения локализации дефекта. Ремонт выполняем после установления причины и согласования решения. Затем повторяем соответствующую проверку и сверяем маркировку восстановленного участка. Замена удобного короткого конца без диагностики не подтверждает состояние остальной линии.
Вместе с протоколами передаем кабельный журнал, исполнительную трассу и согласованный порядок дальнейшего контроля. Для устройства электроснабжения кампуса приезжаем в Лоо, осматриваем доступ к распределительным узлам и согласуем диагностические этапы до закрытия трасс благоустройством.
Частые вопросы
Мегомметр дает те же сведения, что tan delta?
Назначение и информативность методов различаются.
Один прибор выполняет диагностику разрядов без дополнительного оборудования?
Проверяют фактическую комплектацию системы.
Хороший протокол заменяет исполнительную трассу?
Для эксплуатации нужны и результаты проверки, и понятная схема линии.
