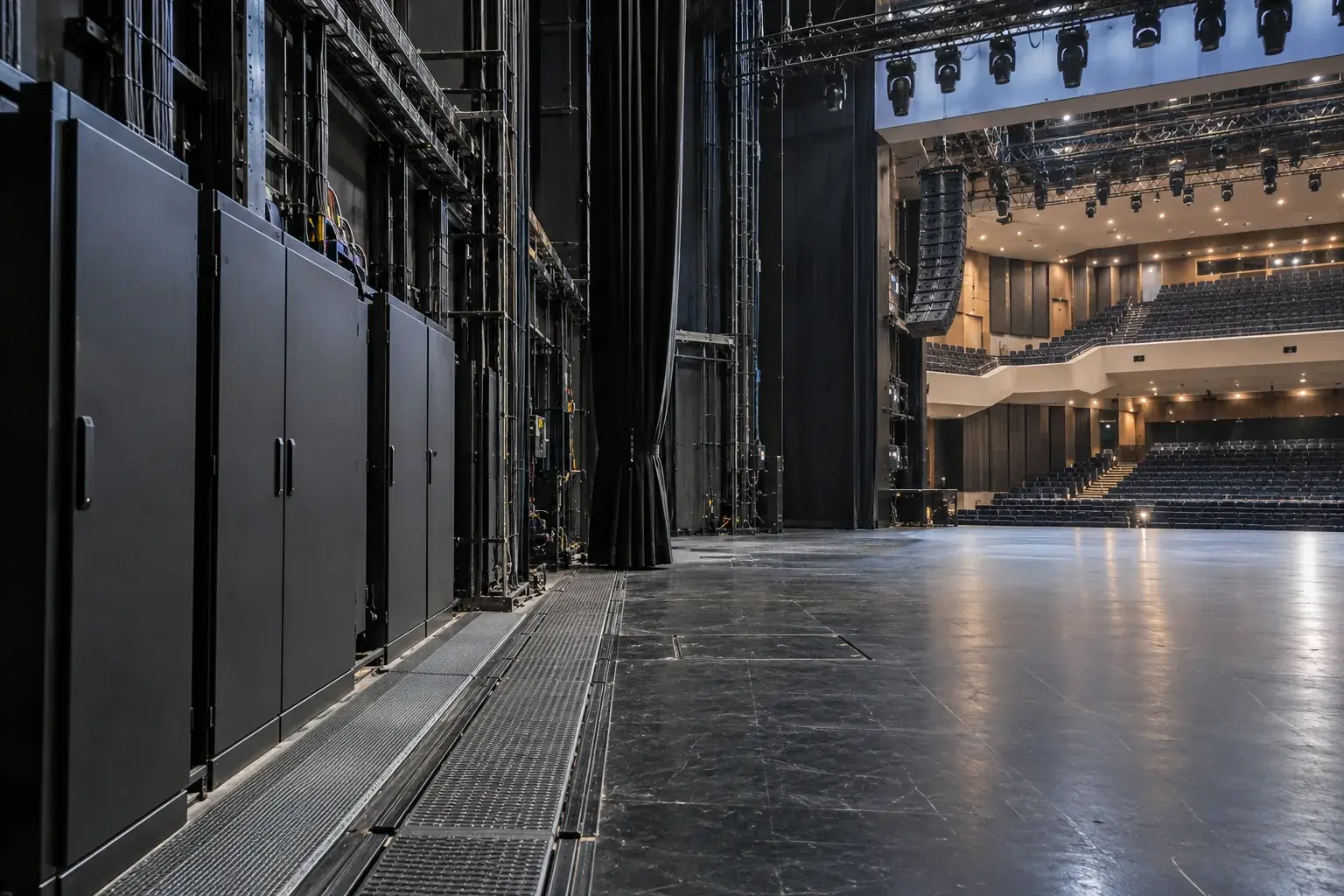

Электроснабжение концертной сцены культурного центра в Сириусе
Электроснабжение концертной сцены культурного центра в Сириусе
Смена программы на сцене меняет подключенную технику и порядок ее включения. Для нового типового культурного центра в Сириусе проектируем электроснабжение концертной зоны с понятными силовыми группами, управляемыми каналами и доступным отключением. Приборы света, звуковое оборудование и служебные потребители нельзя объединять только по наличию свободной розетки. Задача охватывает распределение мощности, монтаж, связь с управлением и проверку рабочих состояний сцены, включая последующую перестановку оборудования.
Собираем силовой план под рабочие программы
На площадке измеряем сцену и технические зоны, отмечаем стационарные потребители и места временного подключения. Дальномер помогает уточнить длины трасс и доступ к оборудованию. По паспортам собираем нагрузки и особенности пуска, согласуем их с допустимыми параметрами ввода. Перечень составляем для разных программ, а не только для одной репетиционной расстановки.
Проектировщик определяет распределение цепей, защиту, кабели и границы отключения. Отдельно обозначаем оборудование, которому требуется постоянное питание, и группы с управляемой коммутацией. Команда выключения сценического света не должна случайно обесточивать устройство, которое должно продолжить работу. Для персонала готовим карту подключения с назначением и допустимой нагрузкой каждой предусмотренной точки.
Силовую коммутацию не путаем с регулированием
В документации ETC Sensor IQ рассматривается система управляемых автоматических выключателей с отдельными интерфейсами управления. Дополнительные платы регулирования имеют собственные ограничения и комплектацию. Поэтому наличие команды от пульта не означает, что силовой канал может регулировать яркость любого подключенного прибора.
Сверяем конкретное исполнение распределения, питающую сеть и совместимость нагрузок. Зарубежная маркировка либо схема из руководства не заменяет проверки допустимости изделия в российском проекте. Шкаф устанавливаем в доступной специалистам сухой зоне, оставляя место перед дверью и возможность обслуживания. Подводящие кабели не должны передавать механическое усилие на внутренние соединения.
Управляющая линия получает свою трассу
Питание и сигнальные кабели прокладываем с предусмотренным разделением, маркируем подключения на обоих концах. Для управляющей линии DMX в руководстве Sensor IQ задана последовательная топология и согласование физического конца цепочки. Произвольное разветвление проводов от одного удобного зажима может привести к неустойчивым командам даже при исправных силовых группах.
Перед подачей напряжения проверяем соединения, защитные проводники и отсутствие оставленного монтажного мусора. Используем инструмент для подготовки проводников, подходящий обжим и контролируемую затяжку клемм. Электрические испытания проводим по принятой программе с учетом подключенной электроники. Не подаем испытательное напряжение на случайно оставленный в цепи контроллер.
Проверяем питание каждого сценического состояния
После монтажа сопоставляем фактические каналы с картой, проверяем локальное управление и команды пульта. Измеряем токи при согласованных сочетаниях оборудования, наблюдаем запуск и возвращение к штатному состоянию. Если один канал не отвечает, отдельно проверяем его питание, назначение и сигнальную цепь; замена всей панели не является первым шагом диагностики.
Монтажную часть связываем с применимыми положениями СП 76.13330.2016. Специальные сценические системы и аварийные функции проходят собственную проектную проверку; обычная команда управления не подтверждает их готовность. Заказчику передаем схемы, маркировку, протоколы испытаний и перечень допустимых подключений. Такая документация помогает сохранять правильную работу сети после первой смены программы.
Частые вопросы
Любой сценический прибор можно подключить через регулируемый канал?
Нет. Проверяем тип нагрузки и разрешенный способ питания. Некоторым устройствам требуется постоянная подача энергии и отдельная команда управления.
Исчезновение сигнала пульта должно отключать все питание?
Поведение определяют проект и настройки конкретной системы. Его проверяют испытанием, а не предполагают по названию интерфейса.
Что потребуется к обследованию?
Доступ к вводу, сцене и техническим зонам, перечень используемого оборудования и рабочие программы. Условия трасс и подключения уточняем на объекте.
