Электроснабжение холодильного терминала на Мамайке
Электроснабжение холодильного терминала на Мамайке
После восстановления питания холодильный терминал должен возвращаться в работу по согласованной последовательности. Связываем распределение электроэнергии, защиту двигателей, оттайку и вспомогательные системы с реальными режимами камер хранения.
Начинаем со сценария возврата питания

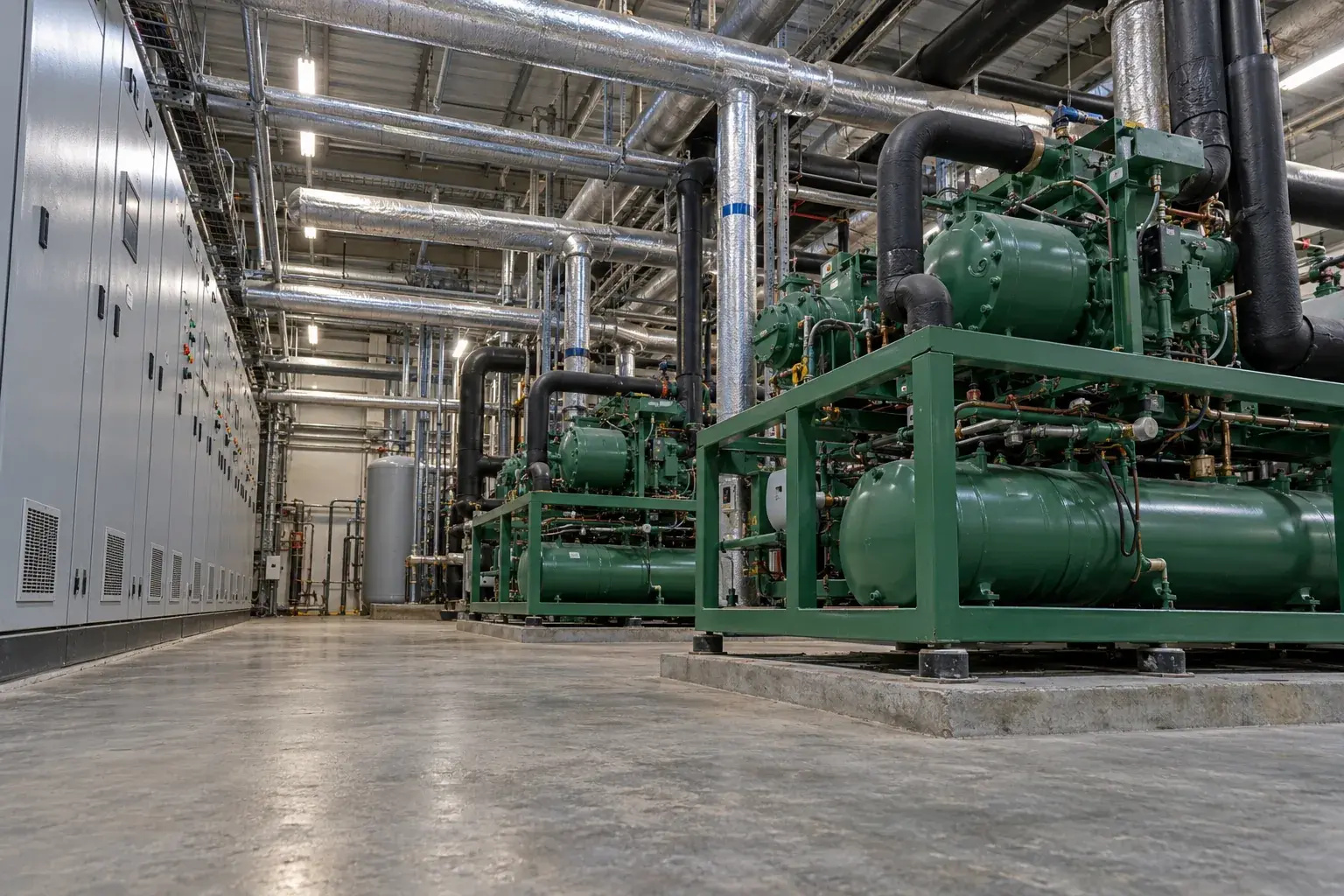

На холодильном терминале на Мамайке рассматриваем не один компрессор, а весь набор одновременно работающих потребителей. Выделяем компрессорные группы, вентиляторы, нагреватели оттайки, освещение и системы управления. Вместе с технологической службой устанавливаем, какие механизмы допускают автоматическое возвращение в работу, а какие требуют отдельного разрешения. Этот сценарий становится частью задания на электроснабжение.
При выезде проверяем существующие вводы, шкафы и кабельные маршруты. Сверяем маркировки двигателей и аппаратов с электрическими схемами. Если оборудование уже эксплуатируется, анализатором сети записываем изменение токов и напряжения при характерных переключениях. Разовый замер токоизмерительными клещами дополняет эту запись, но не показывает всю последовательность пуска.
Разводим нагрузки и защитные функции
Выбираем кабели и аппараты по проектным нагрузкам, способу прокладки и условиям помещения. Проходы между холодными и теплыми зонами обследуем отдельно: конденсат не должен попадать в шкаф через незащищенный ввод. Силовые цепи, цепи управления и сервисные отключения выполняем с ясной привязкой к агрегатам. Соседство шкафов не означает, что они питаются от одного источника.
В цепи подходящего двигателя может применяться тепловое реле Schneider Electric TeSys LRD. Его инструкция предусматривает проверку срабатывания штатным механизмом Trip Test и различает положения возврата. Реле перегрузки не заменяет защиту от короткого замыкания. Исполнение, диапазон регулировки и сочетание с контактором выбираем для конкретного двигателя, не распространяя возможности одного аппарата на весь компрессорный зал.
Ищем причину отключения по записи событий
При срабатывании защиты сначала сопоставляем событие с режимом агрегата: пуск, рабочая нагрузка, оттайка или переход после пропадания питания. Осматриваем обесточенные контактные соединения, проверяем целостность проводников и состояние оборудования. Затяжку выполняем подходящим инструментом по документации клемм. Увеличение уставки только ради исчезновения отключения не является ремонтом.
Если причина связана с механикой или холодильным контуром, передаем установленные признаки соответствующему специалисту. Электрическую часть повторно проверяем после устранения неисправности. Для монтажа и наладки учитываем область СП 76.13330.2016. Последовательность возврата компрессоров согласуем с их изготовителем, включая ограничения повторного запуска; универсальную задержку для разных машин не назначаем.
Сдаем терминал вместе с журналом переключений
Перед включением проводим предусмотренные проектом электрические измерения. Мегаомметр применяем с учетом ограничений подключенной электроники, проверяем защитные проводники и действие аппаратов по утвержденной методике. Затем подтверждаем работу управления и согласованные сочетания потребителей. Испытание потери питания выполняем организованно, с учетом сохранности продукции и разрешенного технологического режима.
В итоговый комплект включаем исполнительные схемы, протоколы, перечень настроек и описание возврата после аварии. Эксплуатационная служба получает обозначения отключаемых групп и порядок проверки перед повторным пуском. Приемку завершаем на уровне терминала: исправное отдельное реле еще не подтверждает, что все камеры и вспомогательные системы правильно взаимодействуют.
Частые вопросы
Можно ли после аварии сразу включить все компрессоры?
Допустимый порядок определяется проектом и документацией агрегатов. При приемке проверяем именно согласованный сценарий.
Тепловое реле защищает любую неисправность линии?
Нет. Перегрузка двигателя и короткое замыкание требуют согласованных защитных аппаратов с разными функциями.
Нужны ли измерения, если шкаф новый?
Новизна шкафа не подтверждает качество его подключения, кабельных линий и защитных цепей. Проверяем смонтированную систему до передачи в работу.
