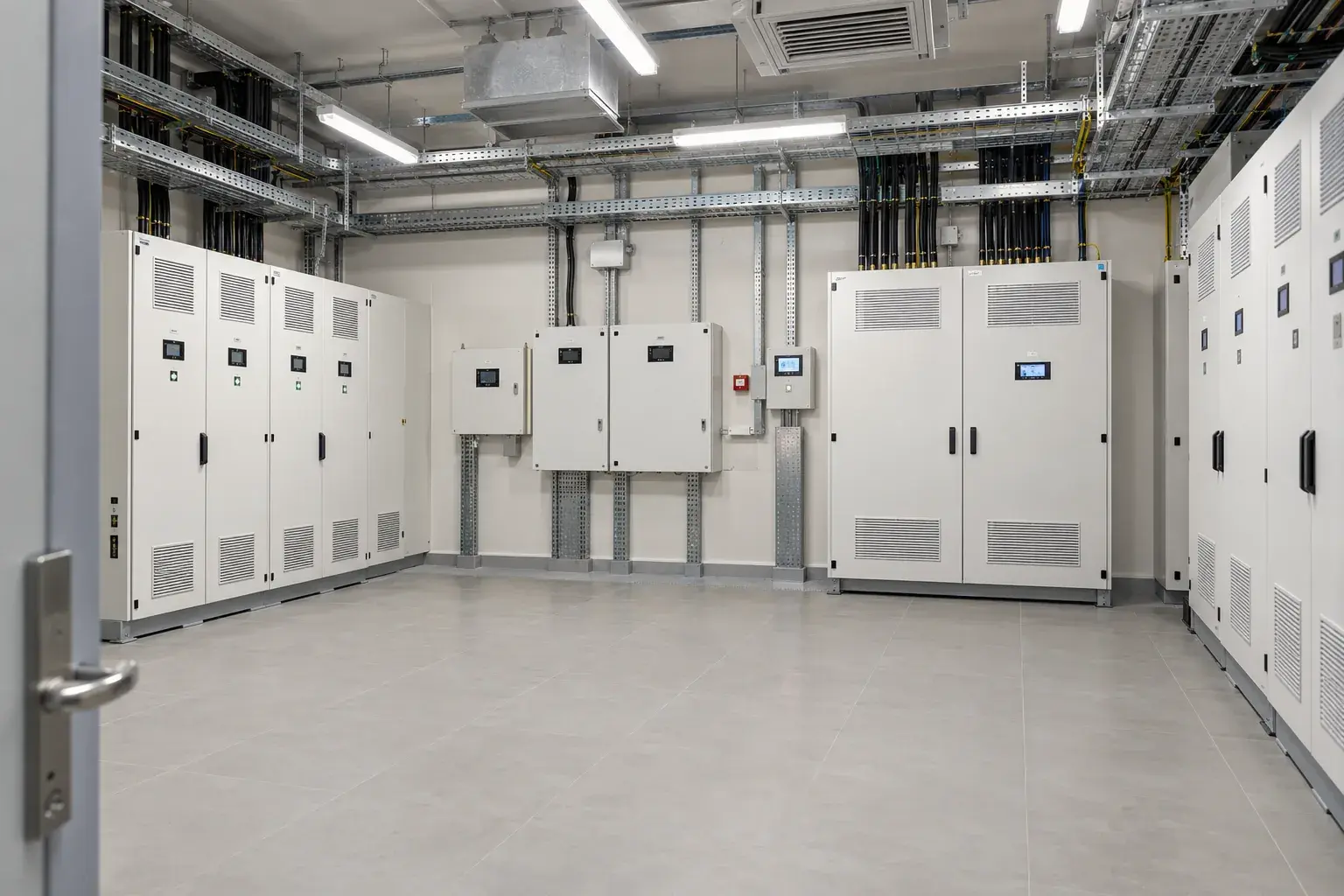

Электроснабжение хирургического корпуса с медицинской IT-системой в Сириусе
Электроснабжение хирургического корпуса с медицинской IT-системой в Сириусе
Первое повреждение изоляции в ответственной медицинской цепи должно быть обнаружено и понятно персоналу. Обычная схема распределения питания не отвечает на все вопросы хирургического корпуса. Для нового здания в Сириусе мы связываем категории медицинских помещений, источники питания, защиту и сигнализацию в единую инженерную задачу. Медицинская IT-система в данном случае означает особую организацию электрической сети, а не компьютерную инфраструктуру.
Назначение помещения определяет решение
До выбора щитов разбираем медицинское задание совместно с профильными специалистами: какие процедуры предусмотрены, какое оборудование подключается и какие последствия вызывает потеря питания. Группу помещения нельзя назначать только по надписи «операционная» на двери. От классификации зависят состав цепей, необходимость медицинской IT-системы и требования к источникам безопасности.
На месте сверяем размещение щитовых, кабельные маршруты, доступ к трансформаторам и расположение постов сигнализации. Дальномером проверяем проходы, трассоискателем уточняем существующие коммуникации при реконструкции. Затем выпускаем согласованные схемы: вводы и резервирование корпуса, отдельные медицинские цепи, уравнивание потенциалов, контроль и передачу сообщений эксплуатационной службе.
Питание и контроль работают совместно
В документации Bender ATICS-2-ISO рассматривается переключение между основным и резервным питанием вместе с контролем медицинской изолированной сети. В примерах производителя предусмотрены наблюдение за изоляцией, нагрузкой и температурой разделительного трансформатора, а также совместимые выносные панели. Это помогает собрать согласованный состав оборудования, а не набор разрозненных индикаторов.
При этом переключатель не превращает питание в автоматически бесперебойное. Допустимые перерывы и состав резервных источников определяем по медицинскому заданию и проекту. Для каждого сообщения заранее устанавливаем адресата и смысл: неисправность изоляции, перегрузка и перегрев требуют разных действий. Проверяем совместимость версий устройств, чтобы панель действительно распознавала предусмотренные сообщения.
Монтаж заканчивается испытанием сценариев
Разделяем линии согласно рабочим схемам, маркируем кабели и зажимы, обеспечиваем вентиляцию трансформаторных отсеков. Соединения затягиваем динамометрическим инструментом по документации конкретного аппарата. Непрерывность защитных проводников проверяем измерителем малых сопротивлений; электрические измерения выполняем подходящим многофункциональным прибором с учетом чувствительной электроники и согласованного порядка ее отключения.
При наладке проверяем предусмотренные тестовые функции контроля изоляции, сообщения о нагрузке и температуре, исчезновение выбранного источника и восстановление питания. Записываем фактическое поведение и сверяем его с проектом. Если сигнал доходит до щита, но отсутствует на посту, сначала проверяем адресацию, связь и совместимость панели. Простая замена трансформатора такую неисправность не устраняет.
Передаем эксплуатационную логику
Для электрической установки медицинских помещений применяем ГОСТ Р 50571.7.710-2023 в соответствующей области. Он относится к электроустановкам зданий и помещений; внутреннее устройство медицинского электрооборудования не становится частью наших выводов только из-за подключения к сети. Монтаж и наладку электротехнических устройств увязываем со СП 76.13330.2016. Иностранные ссылки из руководства Bender не подменяют российскую нормативную проверку.
Приемку строим вокруг работоспособности корпуса: питающие цепи, защитные проводники, переключения, идентификация тревог и доступ к обслуживанию. Передаем исполнительные схемы, протоколы измерений и согласованный перечень сигналов. Сотрудникам эксплуатации важно видеть место неисправности и установленный порядок реагирования, а не только зеленую лампу в закрытой щитовой.
Частые вопросы
Медицинская IT-система нужна во всем здании?
Состав помещений и цепей определяют классификация, назначение и проект. Распространять одно решение на весь корпус автоматически нельзя.
Первый сигнал изоляции можно игнорировать?
Нет. Смысл контроля - своевременно выявить повреждение и организовать действия по установленной эксплуатационной процедуре.
Проверяется ли только автоматическое переключение?
Проверяем также защитные связи, контроль изоляции, нагрузочные и температурные сообщения, выносную индикацию и документацию.
