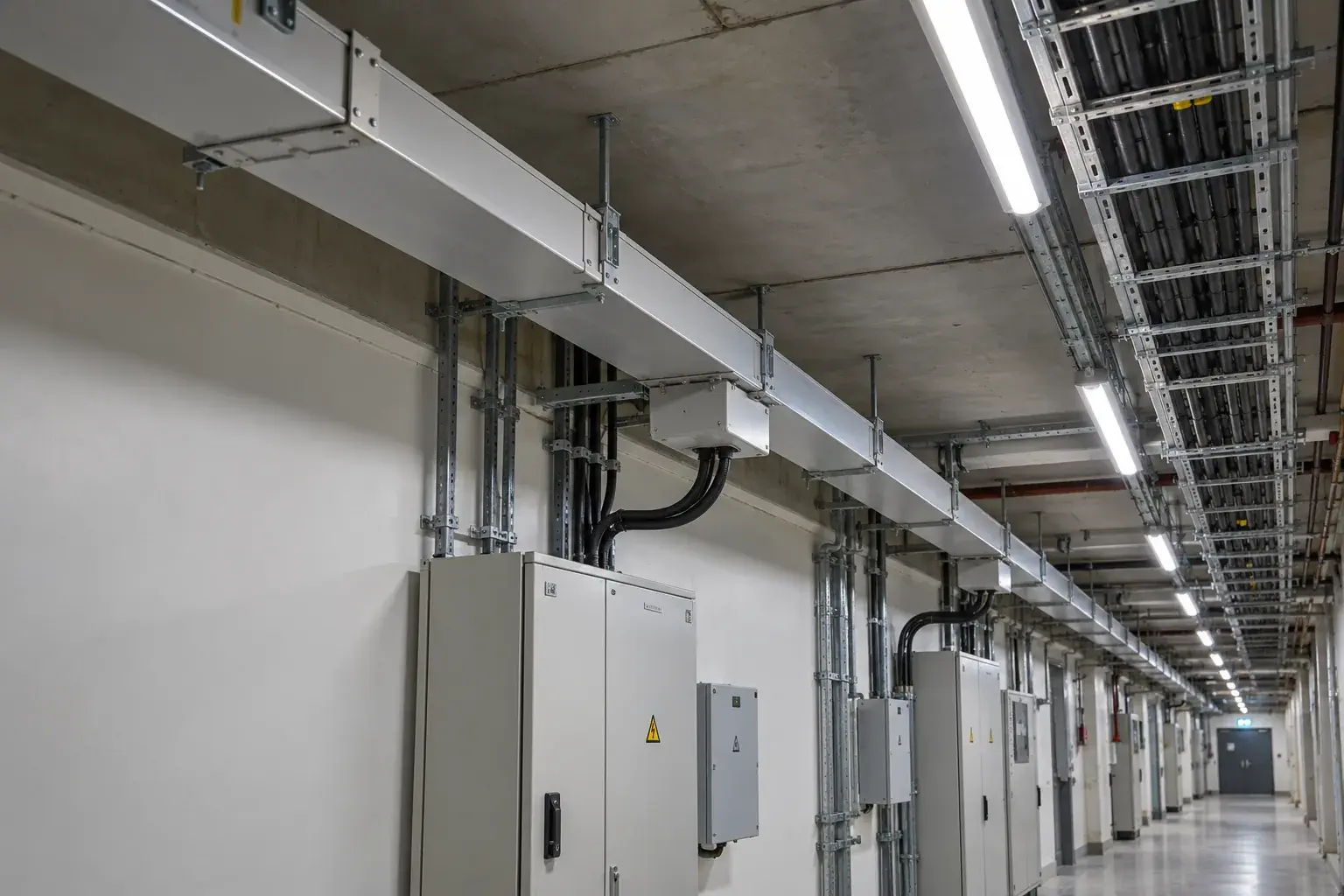

Электроснабжение гостиничного комплекса с магистральными шинопроводами в Сириусе
Электроснабжение гостиничного комплекса с магистральными шинопроводами в Сириусе
Длинный кабельный маршрут не всегда удобно размещать на техническом этаже гостиницы. Для нового комплекса в Сириусе сравниваем кабельную разводку с магистральными шинопроводами: от ввода до распределительных ответвлений. Решение принимаем по нагрузкам, трассе, пожарным отсекам и доступу к соединениям. Компактная заводская магистраль полезна только тогда, когда ее можно правильно смонтировать, проверить и обслуживать.
Трассу строим вокруг распределения нагрузок
На объекте измеряем высоты, проходы и места установки щитов, проверяем расположение несущих конструкций. Лазерный дальномер помогает собрать трассу с реальными поворотами, а не прямую линию на плане. Отдельно учитываем вентиляцию, водопроводы, зоны возможной протечки и пути доступа к оборудованию. Электрическая магистраль не должна перекрывать обслуживание соседней системы.
По расчету определяем токи, падение напряжения, условия короткого замыкания и согласование защит. Разделяем обычные гостиничные нагрузки и потребители с особыми требованиями к питанию. Шинопровод не создает резервирование сам по себе: вводы, секционирование и независимость маршрутов решаются отдельно. Проверяем также перспективные ответвления, чтобы будущая реконструкция не требовала случайной переделки всей линии.
Заводское соединение требует правильной ориентации
Для системы Canalis KT сверяем состав прямых секций, углов, вводов и ответвительных блоков с инструкцией Schneider Electric. Монтажные рисунки различают положение фаз, нейтрали и защитного проводника. Нельзя перевернуть сегмент только ради удобного обхода балки: геометрически подходящий стык может оказаться электрически неверным. Маркировку проверяем до соединения элементов.
Поставку храним защищенной от влаги и загрязнения, осматриваем корпуса и контактные части. Магистраль собираем на предусмотренных опорах без принудительного стягивания перекошенных секций. Затяжку выполняем подходящим динамометрическим инструментом по документации конкретного соединения. Значение из одной инструкции не переносим на все крепления и ответвления подряд.
Проход через отсек согласуем до закрытия
Электроустановку общественного здания рассматриваем по СП 256.1325800.2016 в действующей редакции. ГОСТ IEC 61439-6-2017 относится к системам шинопроводов как низковольтным комплектным устройствам; соответствие выбранной серии подтверждается ее документацией. Эти документы не дают разрешения собирать произвольную магистраль из несовместимых частей разных систем.
На границах пожарных отсеков согласуем проходку, крепление и требуемое исполнение узла. До зашивки оставляем доступ для осмотра. Проверяем заземляющую цепь, оболочки, ответвления и защиту от случайного воздействия. Если трасса пересекает неподходящую влажную зону или монтажный стык недоступен, корректируем расположение, а не закрываем проблему облицовкой.
Проверка продолжается после включения
До подачи питания выполняем предусмотренные проектом электрические испытания: проверяем непрерывность защитной цепи, изоляцию и правильность соединений. Измерительные режимы согласуем с изготовителем и составом подключенной аппаратуры. Нельзя без подготовки подавать испытательное напряжение на чувствительную электронику ответвительных блоков. Замечания устраняем до рабочего запуска.
Под контролируемой нагрузкой снимаем токи по фазам и выполняем тепловизионный осмотр доступных соединений. Нагрев рассматриваем вместе с фактической нагрузкой, а не по одной цветной картинке. При расхождении ищем перекос, дефект соединения или неверный режим. Передаем схему секций, протоколы и правила доступа. Эксплуатация получает понятную распределительную сеть гостиницы, а не только смонтированный металлический короб.
Частые вопросы
Шинопровод всегда выгоднее кабеля?
Выбор зависит от нагрузки, трассы, ответвлений и условий эксплуатации.
Можно сместить опоры после монтажа?
Их положение и несущую способность сверяют с системой и проектом до изменения.
Тепловизор заменяет электрические испытания?
Нет, он дополняет проверку соединений при известной рабочей нагрузке.
